55
口.
您将接线接到风扇接头时，请 注 意 红色线为正极，必须接到+12V，而 黑色线是接地，必须接到 GND.
如果您的主板有系统硬件监控芯片，您必须使用一个特别设计的支持速度侦测的风扇方可使用此功
能.
微星提醒您
...
请询问经销商以使用适当的
CPU
风扇
.

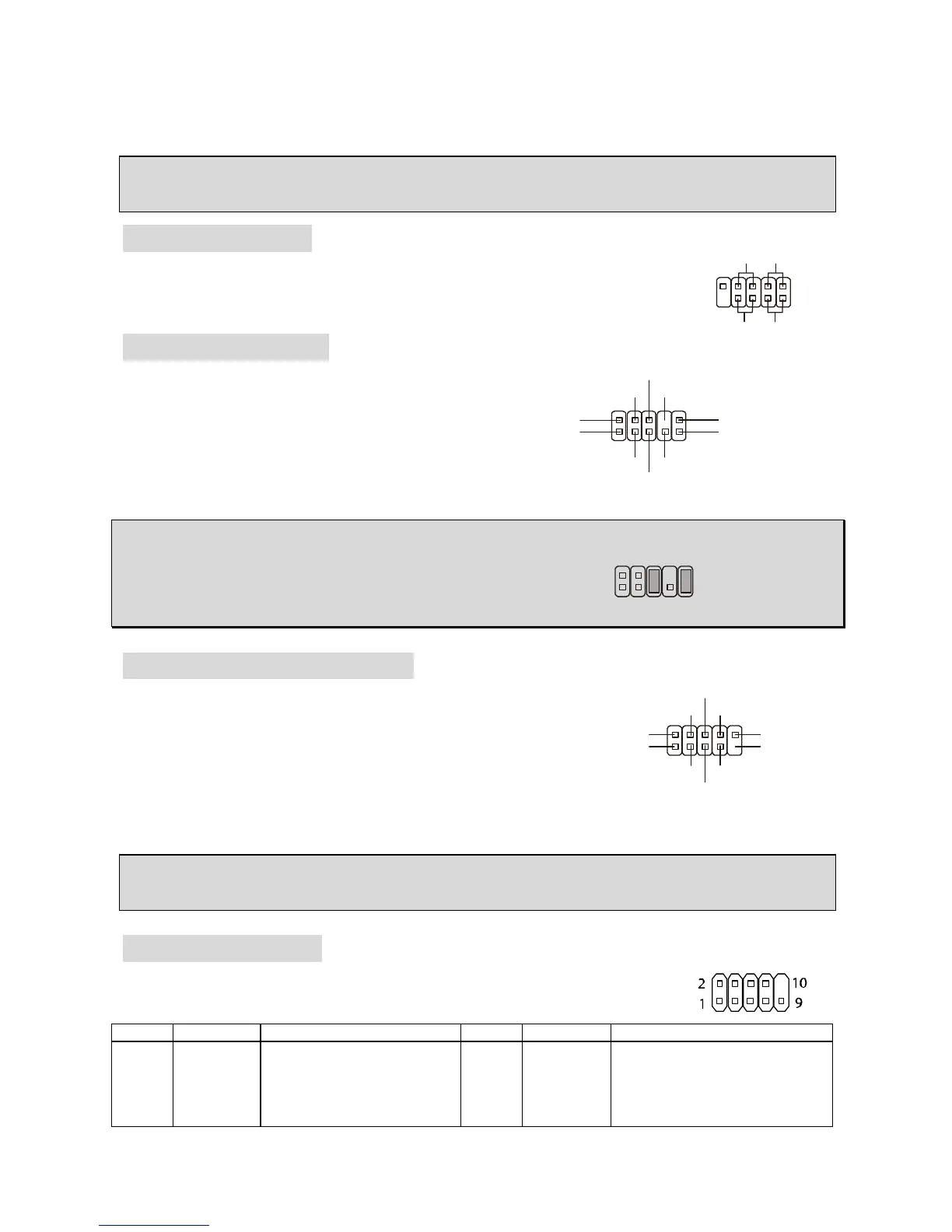

前置面板接口: JFP1
主板提供了两组机箱面板和电源开关，指示灯的连接接口. JFP1 是和 Intel 的
I/O 面板连接规格兼容的.
前置音频接口: JAUD1
您可以在前置面板接口上连接一个音频接口，此
接口是和 Intel
®
的 I/O 面板连接规格兼容的.
微星提醒您
...
如果您不想使用前置音频，针脚
5 & 6, 9 & 10
必须用跳线帽短接，这样输出信号才会转到后面的
音频端口
.
否则后面的
Line-Out
音频接口将不起作用
.
1
前置 USB 接口: JUSB1/JUSB2
主板提供了 2 个标准的 USB 2.0 接头. USB2.0 技术是提高数据
传输速率达到 480Mbps,USB 1.1 的 40 倍.它可以连接各式的
USB 界面周边，例如 USB HDD, 数码相机, MP3 播放器, 打印
机, 调制解调器等.
微星提醒您
...
请注意，
VCC
和
GND
的针脚必须安插正确，否则可能引起主板零件的损坏
.
串行端口接口: COM2
主板提供 1 个 9-pin 公头 DIN 接口 COM 1 (位于后置面板), 1 个选配串行端口
JCOM1. 均为 16550A 高速通信端口，收发 16 bytes FIFOs. 可用来连接串
行鼠标或其它串行设备.
PIN
