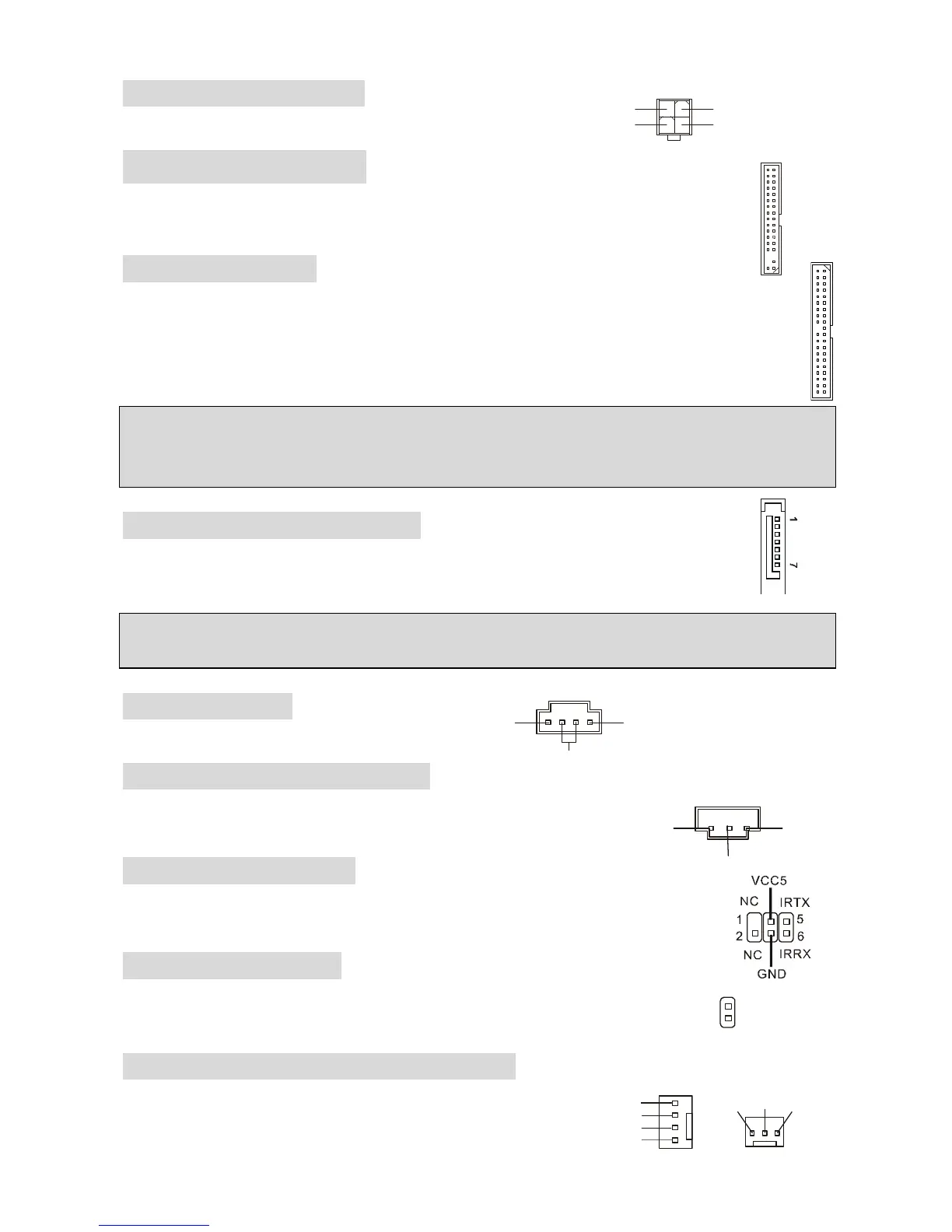

ATX 12V 电源接口: JPW1
此 12V 电源接口用于为 CPU 供电.
软盘驱动器接口: FDD1
主板提供了一个标准的软盘驱动器接口FDD，支持 360K, 720K, 1.2M, 1.44M和2.88M
的软盘驱动器.
IDE 接口: IDE1/IDE2
主板提供了一个 32-bit 增强 PCI IDE 和 Ultra DMA 66/100 控制器，提供 IDE 设备工作于 PIO
模式 0~4, Bus Master, 和 Ultra DMA 66/100 等功能. 您共可以连接 2 个 IDE 设备.，如
CD-ROM, 120MB 软驱和其它一些设备.
第一个硬盘必须与 IDE1 接口相连. 您可以将一个主盘和一个从盘与 IDE1 相连接. 您必
须通过硬盘的相应跳线把第二个硬盘设置为从盘模式.
微星提醒您
...
如果您打算在一条硬盘线上连接两个硬盘，您必须将第二个硬盘设为从盘
.
请参考硬盘所附说明手
册设定主
/
从盘模式
.
Serial ATA 接口: SATA1/SATA2
主板提供了 2 个高速的 Serial ATA 界面端口. 支持传输速率为 150 MB/s，并 且 完全兼
容 Serial ATA 1.0 规格. 每个 Serial ATA 接口可连接一台硬盘设备.
微星提醒您
...
请勿将串行
ATA
数据线对折
90
度，这样会造成在传输过程中的数据丢失
.
CD-In 接口: JCD1
此接口为 CD-ROM 的音频接口.
SPDIF-Out 接口: SPDOUT(选配)
此接口可连接 SPDIF (Sony & Philips Digital Interconnect Format)界面，
用于数字音频传输.
IrDA 红外模组接头: JIR1
此接口可让您连接到 IrDA 红外模组.您必须通过 BIOS 设置程序来设定 IR
功能.JIR1 是和 INTEL
@
的 I/O 面板连接规格兼容的.
机箱入侵开关接头: JC1
此接头可与一个 2-pin 机箱开关相连. JC1 是和 Intel 的 I/O 面板连接规格兼容
的.
风扇电源接口: CPU_FAN/SYS_FAN(选配)
4-pin CPU_FAN(处理器风扇), 3-pin SYS_FAN(系统风扇)
支持+12V 的系统散热风扇. CPUFAN 可支持 3-或 4-pin 接
