33
(Clear CMOS Jumper – Taster zur CMOS Löschung). Befolgen Sie die Anweisungen in der
Grafik, um die Daten zu löschen.
MSI weist darauf hin...
Sie können den CMOS löschen, indem Sie die Pins 1-2 verbinden, während das System
ausgeschaltet ist. Kehren Sie danach zur Pinposition 2-3 zurück. Löschen Sie den CMOS nicht,
solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

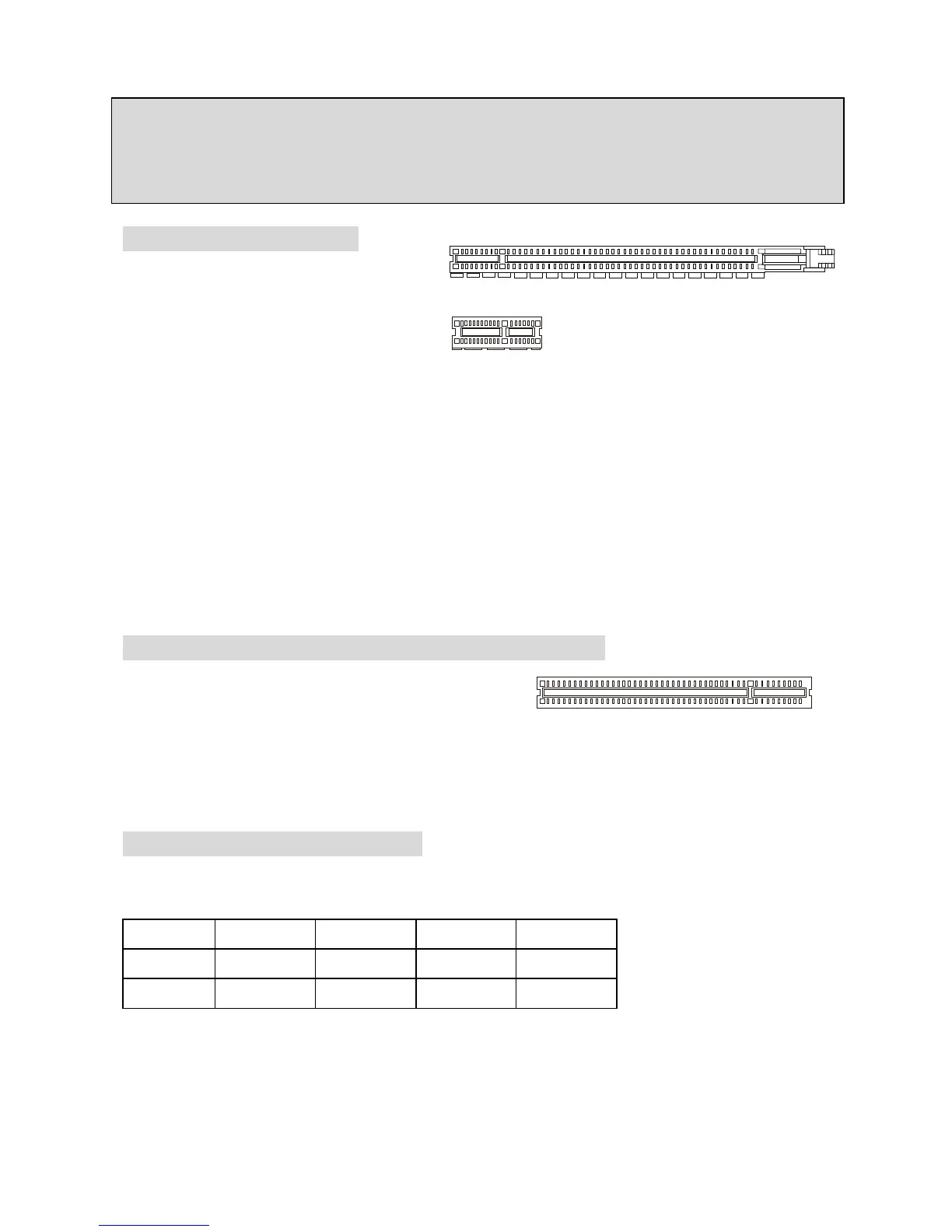

PCI Express x16 Sockel
Die PCI Express Slots verwenden eine
serielle Anschlusstechnologie, die sich
durch eine hohe Bandbreite und eine
niedrige Anzahl an Pins auszeichnet und
die Intels Plattform für
Hochleistungsdesktops mit dem Intel
Pentium 4 Prozessor mit HT Technologie
unterstützen. Stellen Sie vor dem
Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben. Die
PCI Express Architektur stellt eine Hochleistungs- Ein-/Ausgabe - Infrastruktur für Desktop
Plattformen mit Datendurchsätzen zur Verfügung, die bei 2,5 Giga- Übertragungen pro Sekunde
über eine PCI Express x1 Leitung für Gigabit- Lan, TV -Karten, 1394 Kontroller und allgemeine
Ein- und Ausgabe anfängt. Zudem werden Desktopplattformen mit PCI Express Architektur
entworfen, um Höchstleistungen in Bezug auf Videodarstellung, Grafik, Multimedia- und weitere
hoch entwickelte Anwendungen zu bieten. Ferner offeriert die PCI Express Architektur eine
Hochleistungsgrafikinfrastruktur für Desktopplattformen, die die Leistungsfähigkeit bestehender
AGP8x Designs mit Übertragungsraten von 4.0 Gbit/Sek über eine PCI Express 16-fach Leitung
für Grafikkarten verdoppelt, während PCI Express 1-fach Übertragungsraten von 250 MBit/Sek
unterstützt.
PCI (Peripheral Component Interconnect) Sockel
Die PCI Steckplätze ermöglichen Ihnen den Einsatz
von PCI- Karten, um das System Ihren
Anforderungen anzupassen. Stellen Sie vor dem
Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben.
Studieren Sie bitte die Anleitung zur Erweiterungskarte, um jede notwendige Hard - oder
Softwareeinstellung für die Erweiterungskarte vorzunehmen, sei es an Steckbrücken
(“Jumpern”), Schaltern oder im BIOS.
PCI Interrupt Request Routing
Die IRQs (Interrupt Request Lines) sind Hardwareverbindungen, über die Geräte
Interruptsignale an den Prozessor senden können. Die PCI IRQ Pins sind typischer Weise in der
folgenden Art mit den PCI Bus Pins INT A# ~ INT D# verbunden:
Reihenfolge
