30

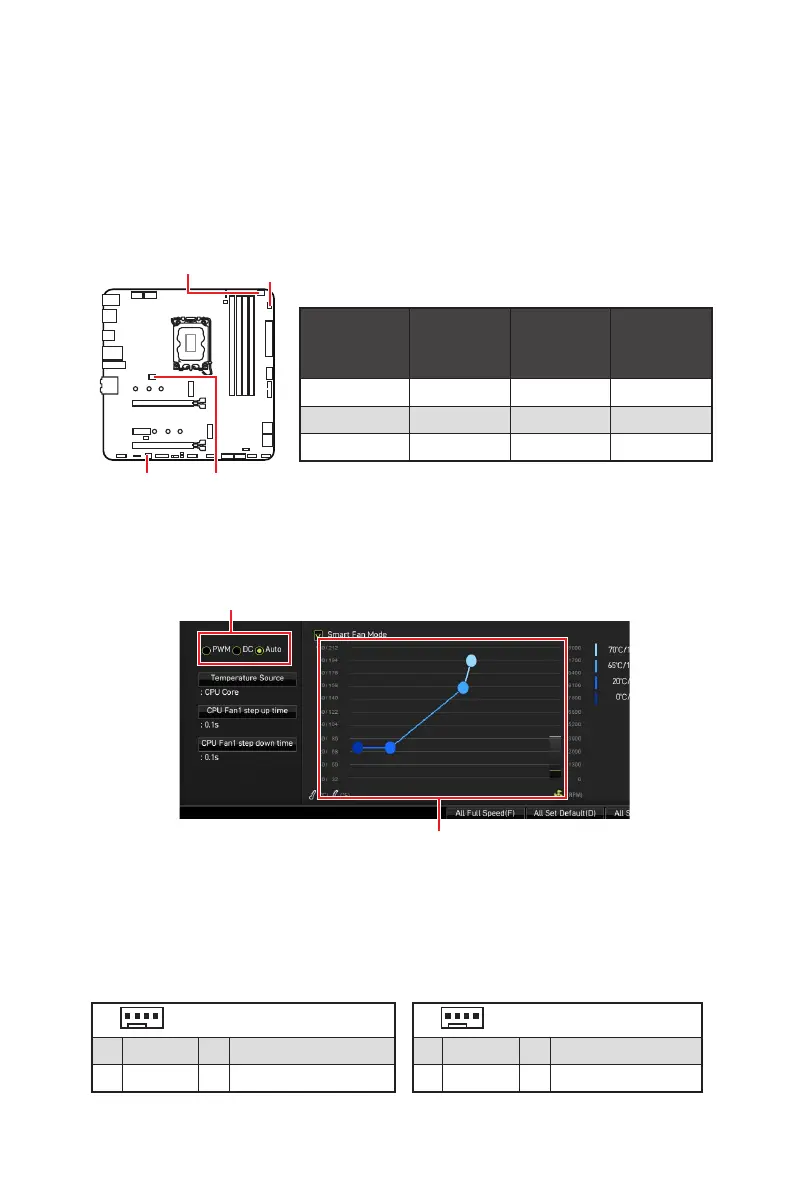

Vue d’ensemble des composants
ventilateur
Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de
vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant
connecteur de ventilateur en mode PWM ou mode DC.
Basculer entre les modes de ventilateur et ajuster la vitesse
Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse du
ventilateur dans BIOS > HARDWARE MONITOR.
Choisissez le mode PWM ou le mode DC
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
Il y a des points de gradient de la vitesse du ventilateur qui
vous permet d’ajuster la vitesse du ventilateur par rapport à la
température du processeur.
Définition des broches des connecteurs de ventilateur
CPU_FAN1
SYS_FAN2
PUMP_FAN1
SYS_FAN1
Connecteur
Mode
ventilateur
par défaut
Courant
maximum
Puissance
maximum
CPU_FAN1 Mode PWM 2 A 24 W
PUMP_FAN1 Mode PWM 3 A 36 W
SYS_FAN1~2 Mode DC 1 A 12 W
1
Définition des broches en mode PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Définition des broches en mode DC
1 Ground 2 Voltage Control
3 Sense 4 NC
