MSI MPG Z490 GAMING PLUS - Configuration des Ports Audio; Panneau Arrière Entrée; Sortie; Tableau Explicatif de Létat de la LED du Port LAN

11

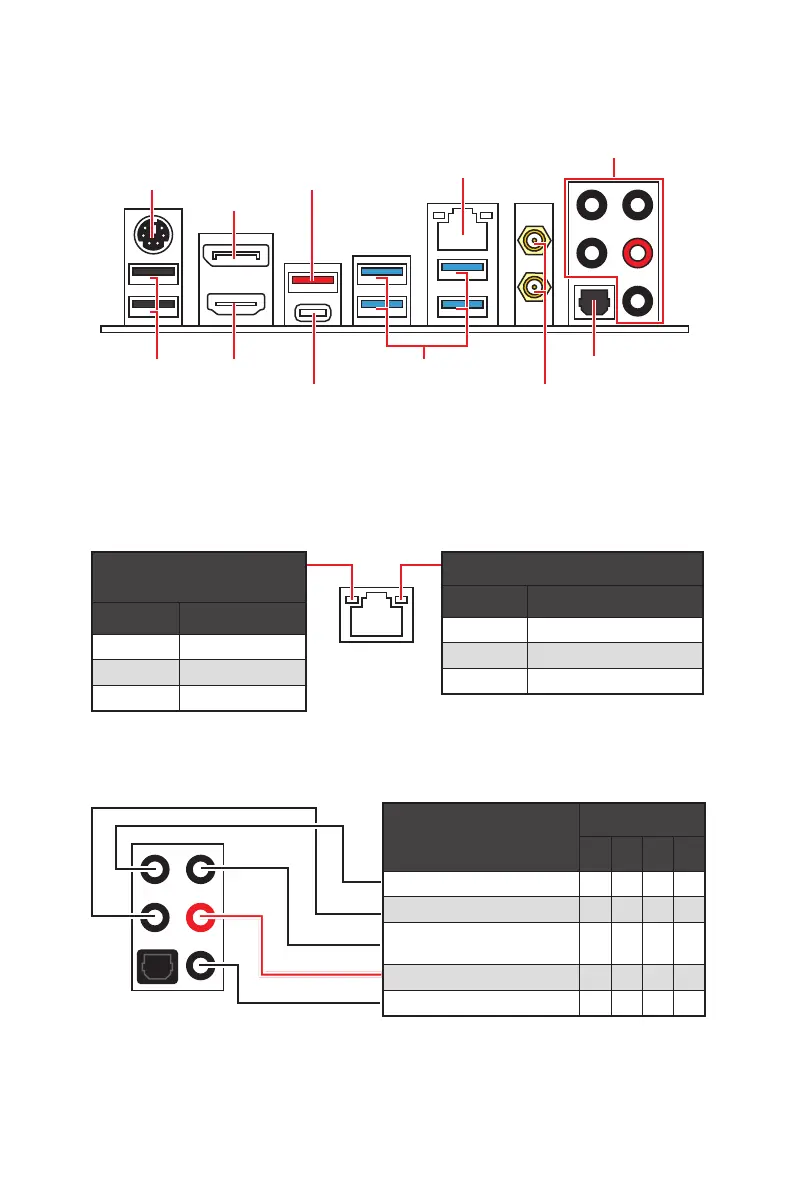

Panneau arrière Entrée / Sortie
Panneau arrière Entrée / Sortie
Ports Audio
Sortie S / PDIF optique
Connecteur d’antenne

PS/2
port HDMI
DisplayPort
USB 2.0
2.5Gbps LAN
USB 3.2 Gen 2 10Gbps

USB 3.2 Gen 1 5Gbps
USB 3.2 Gen 2x2 20Gbps

Configuration des ports audio
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint Débit de 10 Mbps
Vert Débit de100 Mbps / 1 Gbps
Orange Débit de 2.5 Gbps
Tableau explicatif de l’état de la LED du port LAN
Ports Audio
Canal
2 4 6 8
Sortie centre / Caisson de basse  
   

parleur côté

Sortie Ligne / Sortie casque avant    
Entrée Microphone
(: connecté, Espace : vide)
