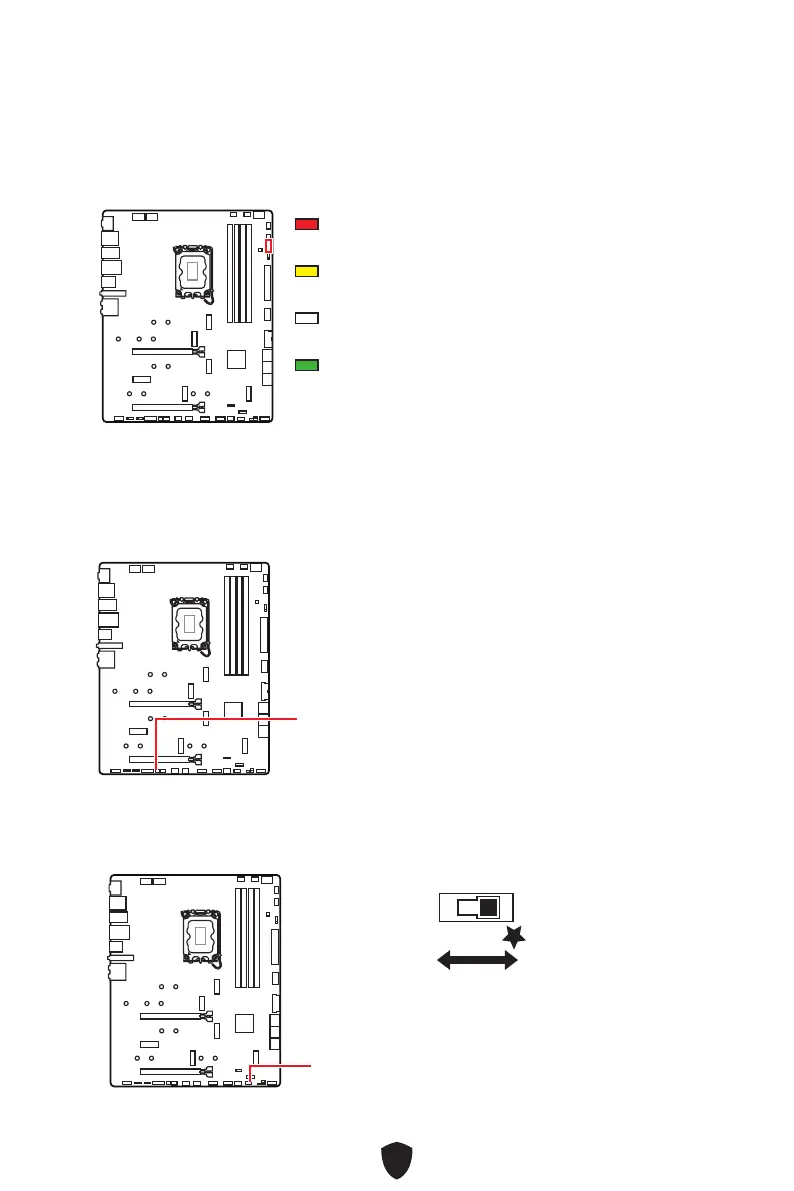

EZ Debug LED
Ces LEDs indiquent l’état de débogage de la carte mère.
CPU - indique que le CPU n’est pas détecté ou que
son initialisation a échoué.
DRAM - indique que la mémoire DRAM n’est pas
détectée ou que son initialisation a échoué.
VGA - Indique que les périphériques GPU ne sont pas
détectés ou que leur initialisation a échoué.
BOOT - indique que le périphérique de démarrage
n’est pas détecté ou que son initialisation a
échoué.
LED embarquées
JPWRLED1 : Indicateur LED de l’entrée d’alimentation
Ce connecteur est utilisé par les revendeurs pour faire une démonstration des effets
de lumière des indicateurs LED.
JPWRLED1 - Indicateur LED de l’entrée d’alimentation
LED_SW1 : Contrôle EZ LED
Cet interrupteur est utilisé pour allumer et éteindre toutes les LED de la carte mère.
LED_SW1
LED_OFF
LED_ON
(Défaut)
