23

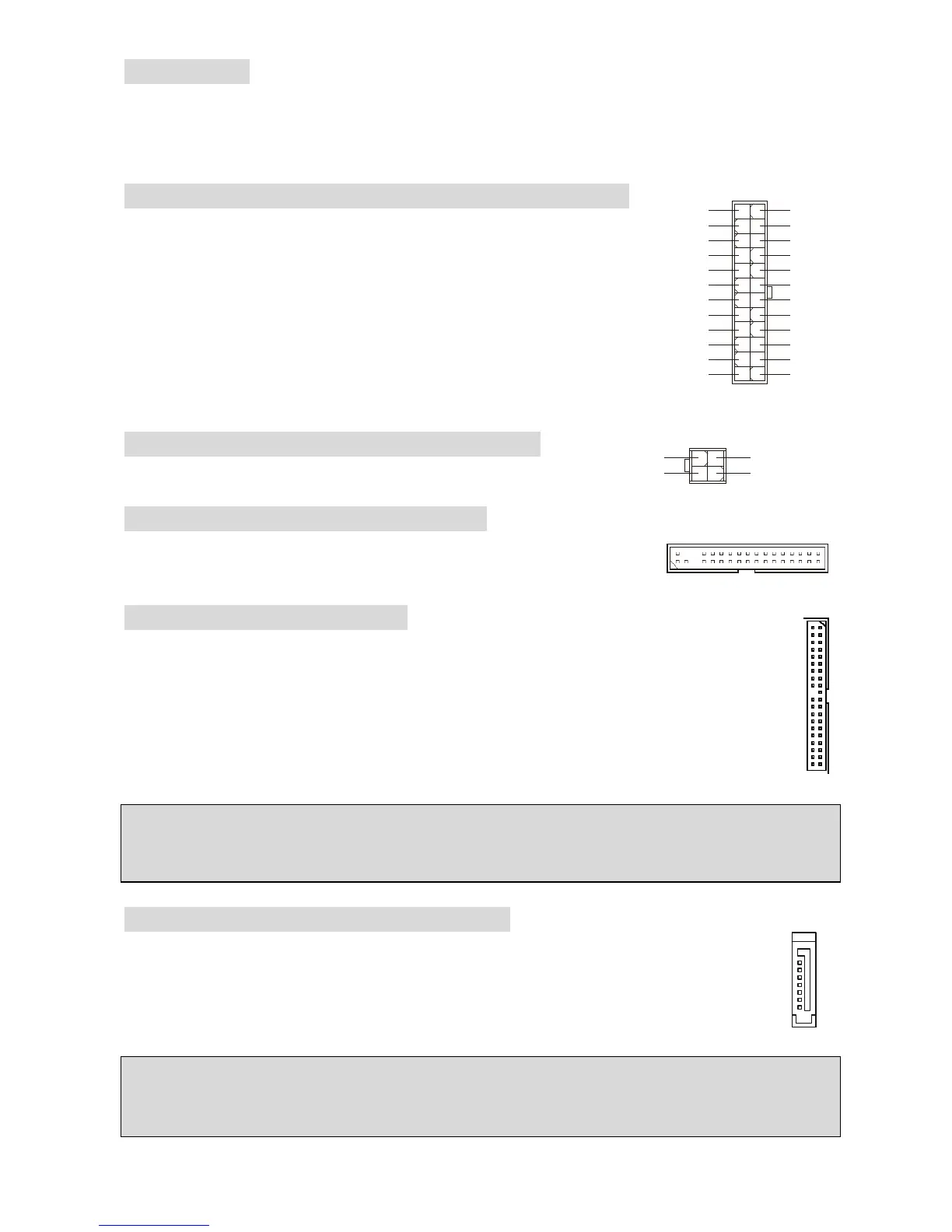

Alimentation
La carte supporte les alimentations ATX. Avant de connecter le connecteur d’alimentation,
assurez-vous que tous les composants sont bien installés afin d’éviter de les endommager. Une
alimentation de 300W ou plus est recommandée.
Connecteur d’alimentation ATX 24 broches: CONN1
Ce connecteur vous permet de connecter l’alimentation ATX 24-pin.
Pour cela assurez-vous que la prise d’alimentation est bien positionné
dans le bon sens et que les goupilles sont alignées. Enfoncer alors la
prise dans le connecteur.
Vous pouvez utiliser une alimentation ATX 20 broches. Si vous utilisez
une alimentation 20 broches, vérifiez bien que vous vous connectez sur
les broches 1&13(voir photo). Il existe un système prévu pour éviter une
mauvaise connexion sur les broches 11,12,23&24.
Connecteur d’alimentation ATX 12V: JPW1
Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.
Connecteur Floppy Disk Drive: FDD1
La carte comporte un connecteur standard pour un lecteur de disquette
qui supporte les formats 360K, 720K, 1.2M, 1.44M et 2.88M.
Connecteurs IDE: IDE1/ IDE2
La carte mère possède un contrôleur dual Ultra DMA 66/100/133 qui procurent les
fonctions PIO mode 0~4, Bus Master, et Ultra DMA66/100/133. Vous pouvez connecter
jusqu’à 4 périphériques (disques durs, CD-ROM, 120MB Floppy). Le premier disque dur
doit être connecté sur l’IDE1. L’IDE1peut recevoir un périphérique Maître et un Esclave.
Vous devez configurer le second disque en mode Esclave et ce à l’aide du cavalier situé à
l’arrière.
MSI Vous Rappelle...
Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en
configurant le cavalier. Se référer à la documentation du disque dur pour les instructions.
Connecteurs Série ATA : SATA1/ SATA2
Cette carte mère fournit les ports d’une interface double à grande vitesse d'ATA. Ces
ports supportent la première génération de SATA avec un débit de 150MB/s et qui
entièrement conforme avec caractéristique de Serial ATA 1.0. Chaque connecteur d'ATA
peut se relier à 1 dispositif de disque dur.
MSI Vous Rappelle…
Veuillez ne pas tordre le caâble Série ATA à degré de 90. Cela pourraît l’endommager et
entraîner la perte de données lors des phases de transfert de ces dernières.
