(9)Key

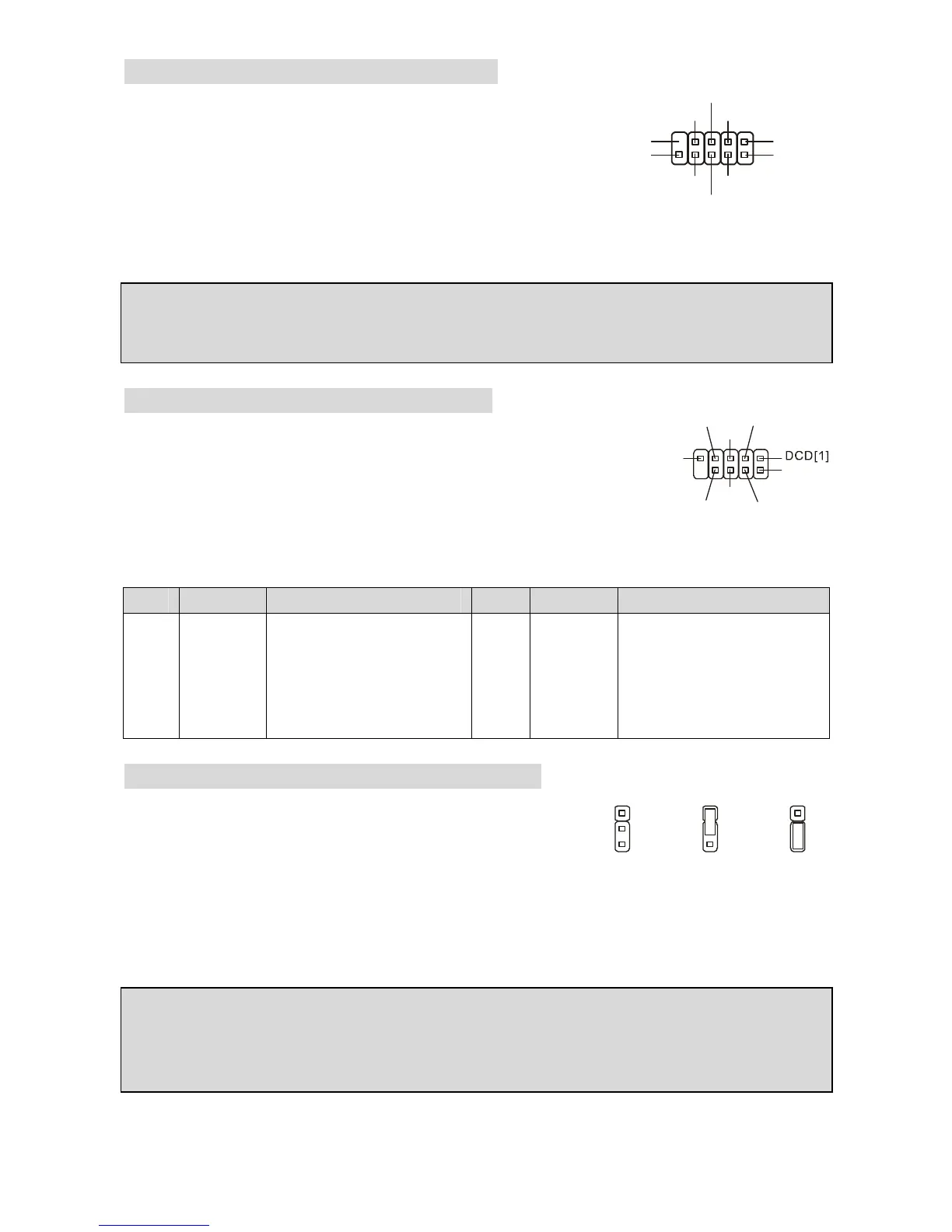

USB Vorderanschluss: JUSB1/ JUSB2
Das Mainboard verfügt über zwei Standard- USB- 2.0-
Anschlüsse in Form der Stift- Blöcke. Die USB 2.0 Tech-
nologie erhöht den Datendurchsatz auf maximal 480Mbps,
40 mal schneller als USB 1.1, und ist bestens geeignet,
Hochgeschwindigkeits- USB- Peripheriegeräte
anzuschließen, wie z.B. USB Festplattenlaufwerke,
Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.
MSI weist darauf hin...
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung)
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
Serieller Anschluss: COM2 (Optional)
Das Mainboard bietet einen 9-Pin DIN Stecker COM 1 (auf dem
hinteren Anschlusspaneel) und optional einen zusätzlichen Seriellen
Anschluss JCOM1. Es handelt sich um 16550A
Hochgeschwindigkeitskom- munikationsschnittstellen, die 16 Bytes
FIFOs senden/empfangen. Hier lassen sich eine Serielle Maus oder
andere Serielle Geräte direkt anschließen.
PIN
BESCHREIBUNG
1
3
5
7
9
DCD
SOUT
GND
RTS
RI
Data Carry Detect
Receive Data Transmit
Data
Request To Send Ring
Indicate
2
4
6
8
10
SIN
DTR
DSR
CTS
X
Serial in or receive data
Serial out or transmit data
Data Set Ready
Clear To Send
X
Steckbrücke zur CMOS- Löschung: JCLR1
Auf dem Mainboard gibt es einen sogenannten CMOS
Speicher (RAM), der über eine Batterie gespeist wird und die
Daten der Systemkonfiguration enthält. Er ermöglicht es dem
Betriebssystem, mit jedem Einschalten automatisch
hochzufahren. Wollen Sie die Systemkonfiguration löschen, verwenden Sie hierfür JCLR1 (Clear
CMOS Jumper - Steckbrücke zur CMOS Löschung). Befolgen Sie die Anweisungen in der Grafik,
um die Daten zu löschen:
MSI weist darauf hin...
Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System
ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht,
solange das System angeschaltet ist, dies würde das Mainboard beschädigen.
GND
DSR
