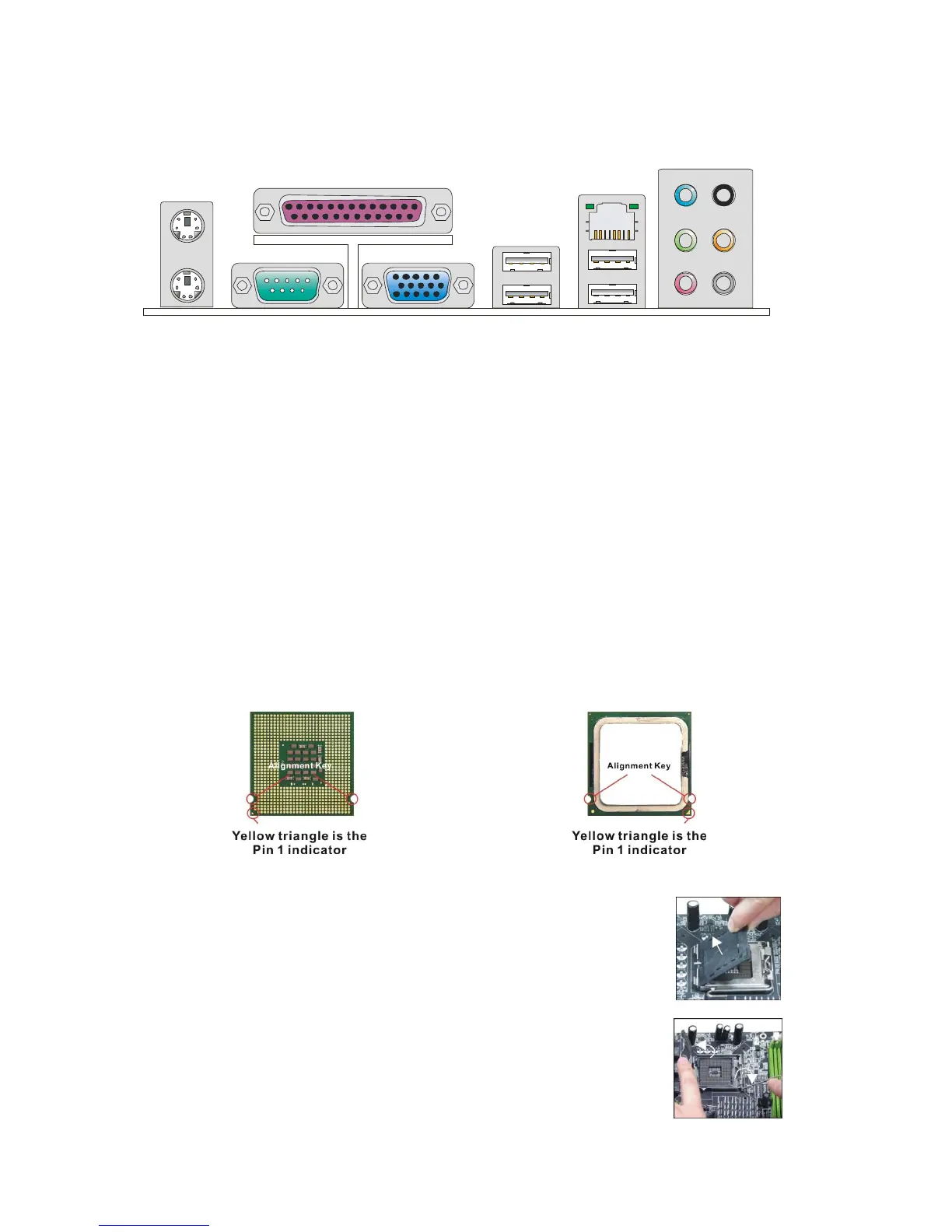

Hinteres Anschlusspanel
Das hintere Anschlusspanel verfügt über folgende Anschlüsse:
Mouse
Keyboard Serial Port
Parallel Port (optional)
VGA Port
USB Ports
LAN
Line-In
RS-Out
(optional)
CS-Out
(optional)
SS-Out
(optional)
Line-Out
Mic
HARDWARE SETUP
Dieses Kapitel informiert Sie darüber, wie Sie die CPU, Speichermodule und
Erweiterungskarten einbauen, des weiteren darüber, wie die Steckbrücken auf dem
Mainboard gesetzt werden. Zudem bietet es Hinweise darauf, wie Sie Peripheriegeräte
anschließen, wie z.B. Maus, Tastatur, usw. Handhaben Sie die Komponenten während des
Einbaus vorsichtig und halten Sie sich an die vorgegebene Vorgehensweise beim Einbau.
CPU & Kühler Einbau für Sockel LGA775
Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler
anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas
Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler
installieren, um eine Ableitung der Hitze zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren.
Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.
Erklärung zur LGA 775 CPU
Die Pin-Seite der LGA 775 CPU.
Die Obserseite der LGA 775 CPU.
1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung.
Lassen Sie vor der Installation diese Schutzkappe auf dem
Sockel um Schäden zu vermeiden.
2. Entfernen Sie zuerst die Schutzkappe wie abgebildet in
Pfeilrichtung.
3. Sie sehen jetzt die Pins des Sockels.
4. Öffnen Sie den Sockelverschlusshebel.
5. Klappen Sie den Hebel ganz auf und öffnen Sie die
Metallverschlussklappe.
6. Vergewissern Sie sich anhand der Justiermarkierungen und
To Next Page
