Notch
Внимание:

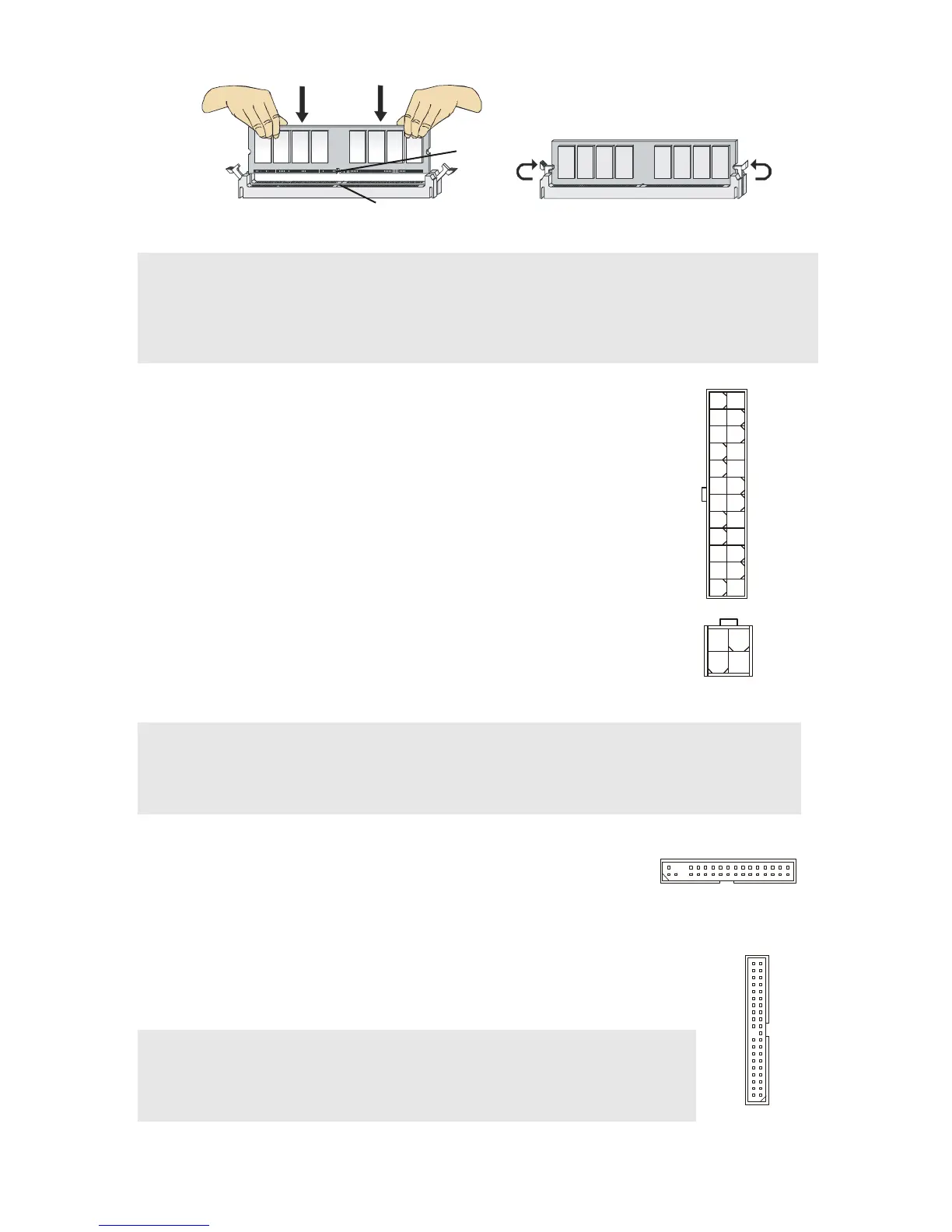

Модули DDR2 не взаимозаменяемы с модулями DDR, и стандарт DDR2 не имеет
обратной совместимости. Модуль памяти DDR2 следует устанавливать только в
разъем DDR2.
Чтобы система загружалась, вначале установите модуль в разъем DIMM1.
24-контактный разъем блока питания
ATX: ATX1
Этот разъем позволяет подключать 24-контактный блок
питания ATX к системной плате. Перед подключением
убедитесь, что все штырьки разъема от блока питания ровные,
и он правильно сориентирован. Плотно вставьте его в разъем
на системной плате. Вы также можете использовать 20
контактный АТХ блок питания (обратитесь к изображению
справа).
PS-ON#
GND
+3.3V
-12V
+3.3V
+3.3V
+3.3V
+5V
+5V
+5V
+5V
+5V
Res
GND
GND
GND
GND
5VSB
+12V
+12V
Дополнительный разъем питания ATX
12В: PWRCONN1
Этот разъем питания 12В используется для обеспечения
питания процессора.
GND
Внимание:
Убедитесь, что все разъемы питания ATX правильно подключены.
Настоятельно рекомендуется использовать блок питания 350 ВТ (и выше) для
обеспечения стабильности системы
Разъем для подключения накопителя
флоппи дисков: FDD1
Этот разъем поддерживает флоппи диски емкостью 360КБ,
720КБ, 1.2МБ, 1.44МБ или 2.88МБ.
Разъем IDE: IDE1
Разъем поддерживает подключение жестких дисков IDE, оптических
дисков и других IDE устройств.
Внимание:
Если вы подключаете два устройства к одному кабелю IDE, второе
должно быть установлено в режим “Slave” переключателем на
устройстве. Обратитесь к разделу, посвященному установке
