45
переключателей, в документации, поставляемой производителем
оборудования.

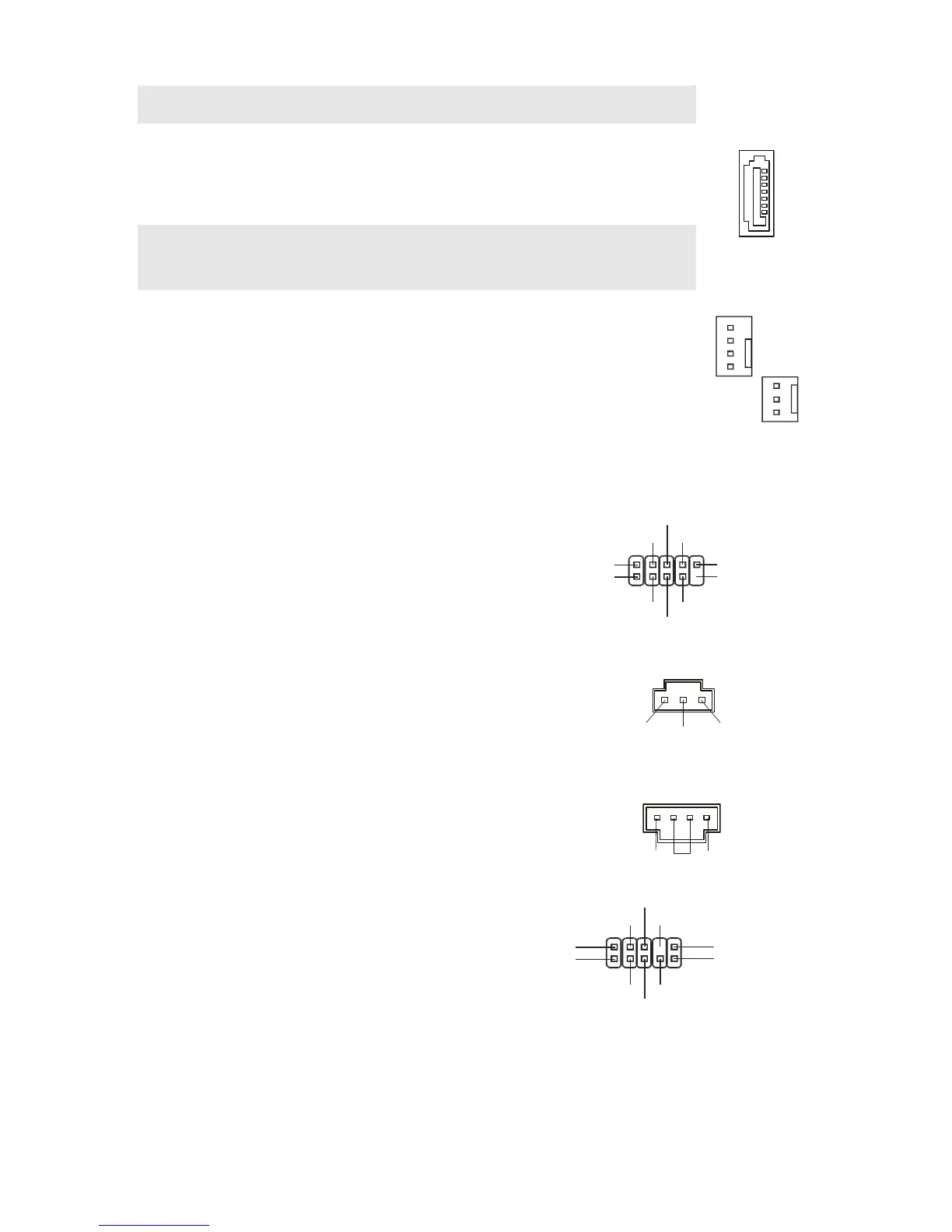

Разъемы Serial ATA: SATA1/2/3/4
Разъем SATA это высокоскоростной порт интерфейса Serial ATA.
Этот разъем может подсоединять одно устройство Serial ATA.
Внимание:
Избегайте резких изгибов кабеля Serial ATA. В противном случае
могут возникнуть потери данных при передаче.
Разъемы питания вентиляторов: CPUFAN1,
SYSFAN1 & SYSFAN2
Разъемы питания вентиляторов поддерживают вентиляторы с
питанием +12В. При подключении необходимо помнить, что красный
провод подключается к шине +12В, а черный - к земле GND. Если
системная плата содержит микросхему аппаратного мониторинга,
необходимо использовать специальные вентиляторы с датчиком
скорости для реализации функции управления вентилятором.
GND
+12V
Sensor
Control
GND
+12V
Sensor
Разъем USB передней панели:
JUSB1/ JUSB2
Разъем соответствует технологии Intel
®
I/O
Connectivity Design Guide, которая идеальна для
подключения таких высокоскоростных устройств
как USB HDD, цифровых камер, MP3 плееров,
принтеров, модемов и т.д.
N.C.(10)
(2)VCC
USB1-
USB1+
GND
(1)VCC
USB0-
USB0+
GND
Key,no pin(9)
Разъем выхода S/PDIF: JSPD1
Этот разъем используется для подключения
интерфейса S/PDIF (Sony & Philips Digital
Interconnect Format) для передачи звука в
цифровом формате.
GND
VCC
SPDIF
Разъем CD-In: CD_IN1
Этот разъем предназначен для подключения
дополнительного аудио кабеля.
GND
L R
Аудио разъем передней
панели: JAUD1
Разъем позволяет подключить звуковые
разъемы передней панели. Он
соответствует спецификации Intel
®
I/O
Connectivity Design Guide.
(2)GND
VCC5
MIC2_JD
NC
(1)MIC_L
Line-out_R
Line-out_L(9)
Line_JD(10)
(2)GND
MIC_R
Front to Sense
