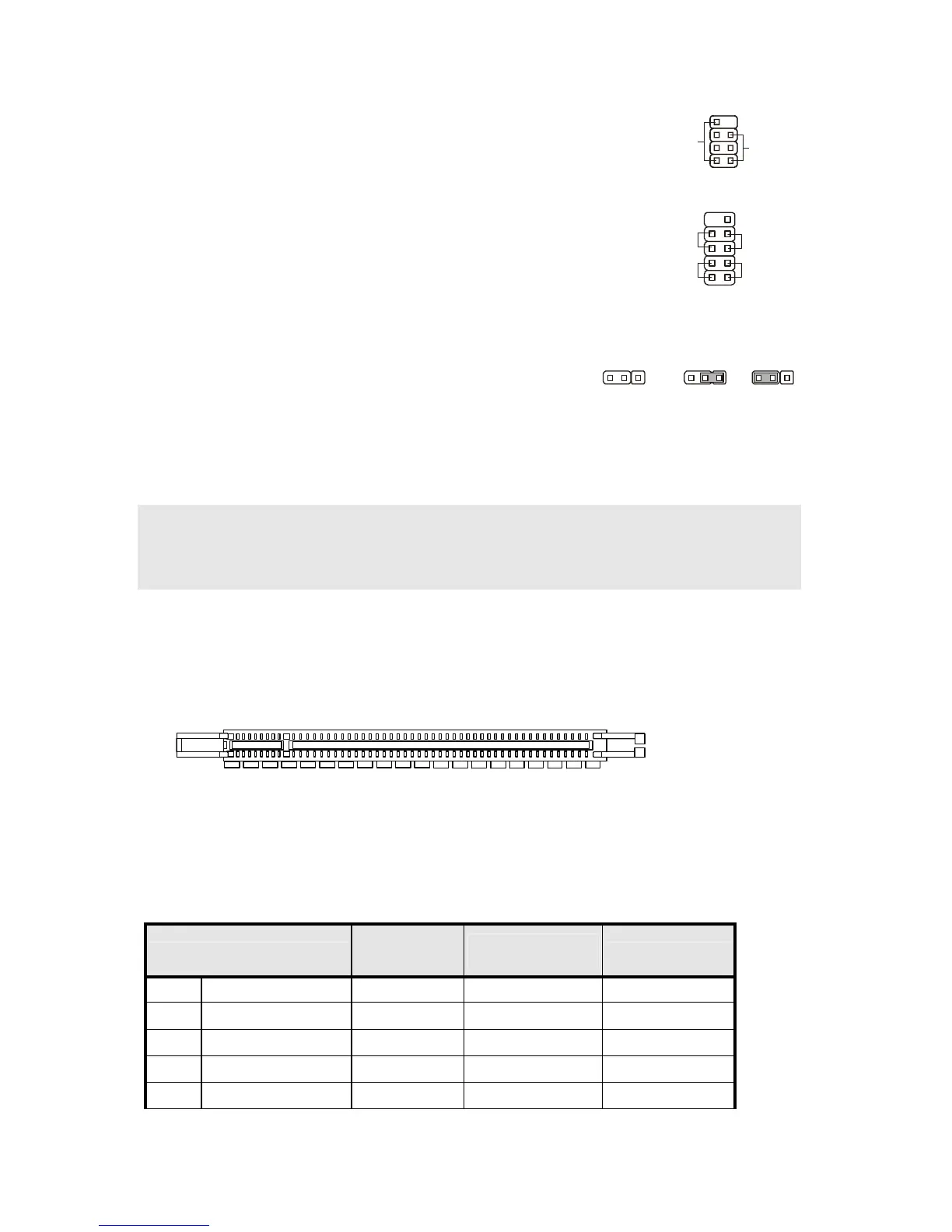

46
JFP2
Power
LED
Speaker
2
8
1
7
Разъемы органов управления и
индикаторов передней панели:
JFP1, JFP2
Эти разъемы обеспечивают подключение органов
управления и индикаторов передней панели. JFP1
соответствует спецификации Intel
®
Front Panel I/O
Connectivity Design Guide.
JFP1
HDD
LED
Reset
Switch
Power
Switch
Power
LED
1
9
10
2
+
+
+
-
-
-
Перемычка очистки CMOS: JBAT1
На плате установлена CMOS память с питанием от
батарейки, хранящая данные о конфигурации системы.
Данные, хранящиеся в CMOS памяти, требуются
компьютеру для загрузки операционной системы при
включении. Если у вас возникает необходимость
сбросить конфигурацию системы (очистить CMOS),
воспользуйтесь этой перемычкой.
Keep Data
Clear Data
2
2
2
1
1
1
3
3
3
Внимание:
Очистка CMOS производится соединением контактов 2-3 при отключенной системе.
Затем следует вернуться к соединению контактов 1-2. Избегайте очистки CMOS при
работающей системе: это повредит системную плату.
Разъемы PCI Express (Peripheral Component
Interconnect)
PCI Express слот поддерживает дополнительные карты расширения интерфейса
PCI Express.
Слот PCI Express Lite (PCI Express x4) специально разработан для поддержки
только приведенных ниже совместимых карт PCI-E x16 VGA и работает со
скоростью x4.
Список поддерживаемых карт PCI Express VGA для слота PCI Express Lite (PCI
Express x4)
Model
VGA Chip
VGA Memory
/ Memory Type
VGA BIOS
MSI MS-8969 Geforce FX5700 128MB, DDR SDRAN 4.36.20.38.12
MSI MS-8968 Geforce FX5200 128MB, DDR SDRAN 4.34.20.76.13
MSI NX6600LE-TD128E/128B
Geforce 6600LE 128MB,DDR SDRAM 5.43.02.69.00
MSI NX6600LE-TD128E/128B
Geforce 6600LE 128MB,DDR SDRAM 5.43.02.75.00
ASUS EN6600LE/SILENCER/TD
Geforce 6600LE 256MB,DDR SDRAM 5.43.02.72.00
