Введение
Благодарим вас за выбор системной платы серии 945GZM6 (MS-7267 v5.x) Micro-ATX.
Для наиболее эффективной работы системы серия 945GZM6 изготовлена на основе
чипсетов Intel
®
945GZ & Intel
®
ICH7. Системная плата, разработанная для
современного процессоров Intel
®
Core2 Duo/ Pentium D/ Pentium 4 / Celeron D,
обеспечивают высокую производительность настольных платформ.

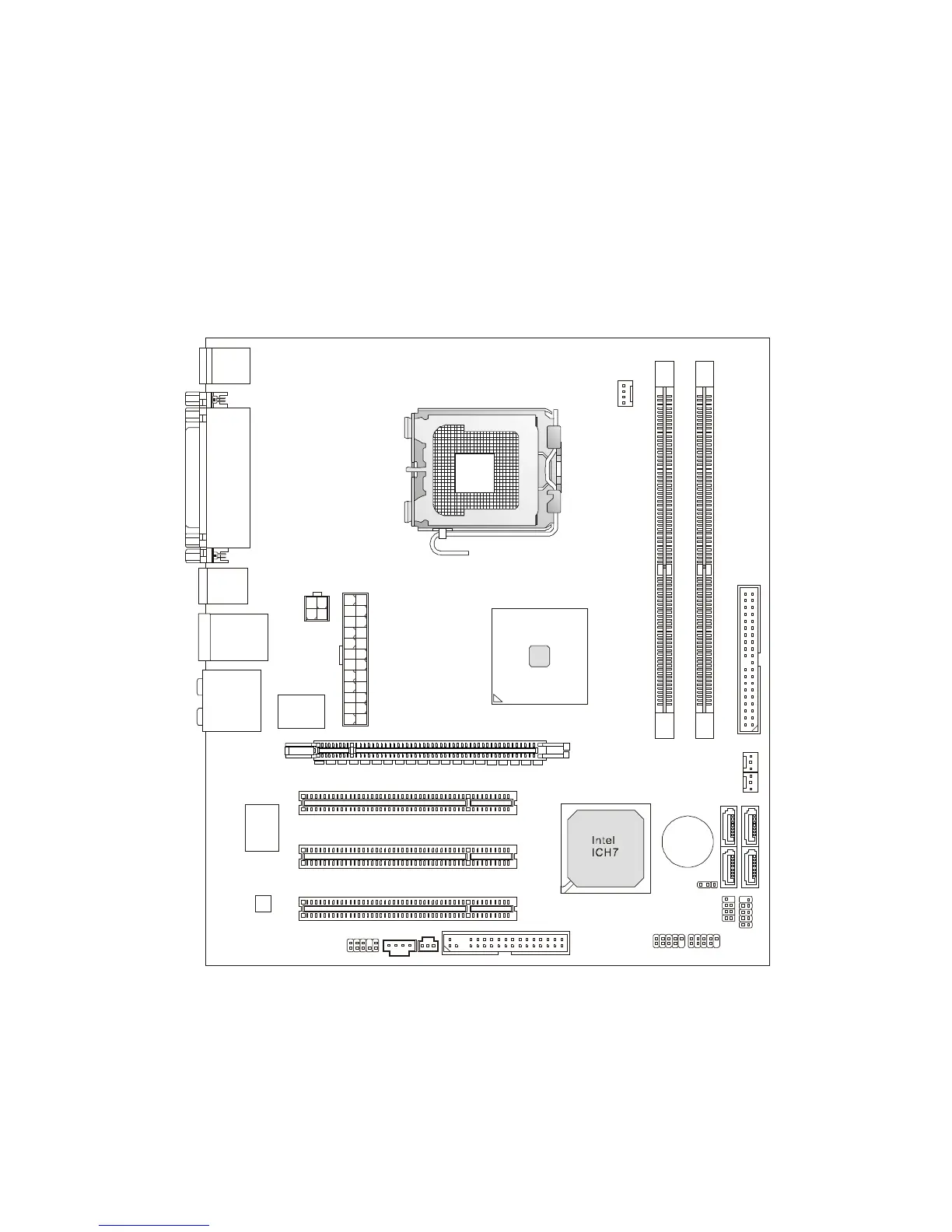

Компоненты системной платы
Intel
945GZ
CPUFAN1
IDE 1
DIMM1
DIMM2
SATA1
JUSB2
JBAT1
JFP1
JFP2
JUSB1
SYSFAN1
SYSFAN2
SATA2
SATA4
SATA3
BATT
+
FDD1
JAUD1
CD_IN1
JSPD1
PCI2
PCI3
LAN Chip
I/O Chip
AUDIO
Chip
PCI1
PCI_E1
ATX1
Top : mouse
Bottom:
keyboard
Top : Parallel Port (optional)
Bottom:
COM Port
USB ports
T: LAN jack
B: USB ports
T:
M:
B:
Line-In
Line-Out
Mic
T:RS-Out (optional)
M:CS
B:SS-Out
-Out (optional)
(optional)
VGA Port
