MSI MS-7267 User Manual

68

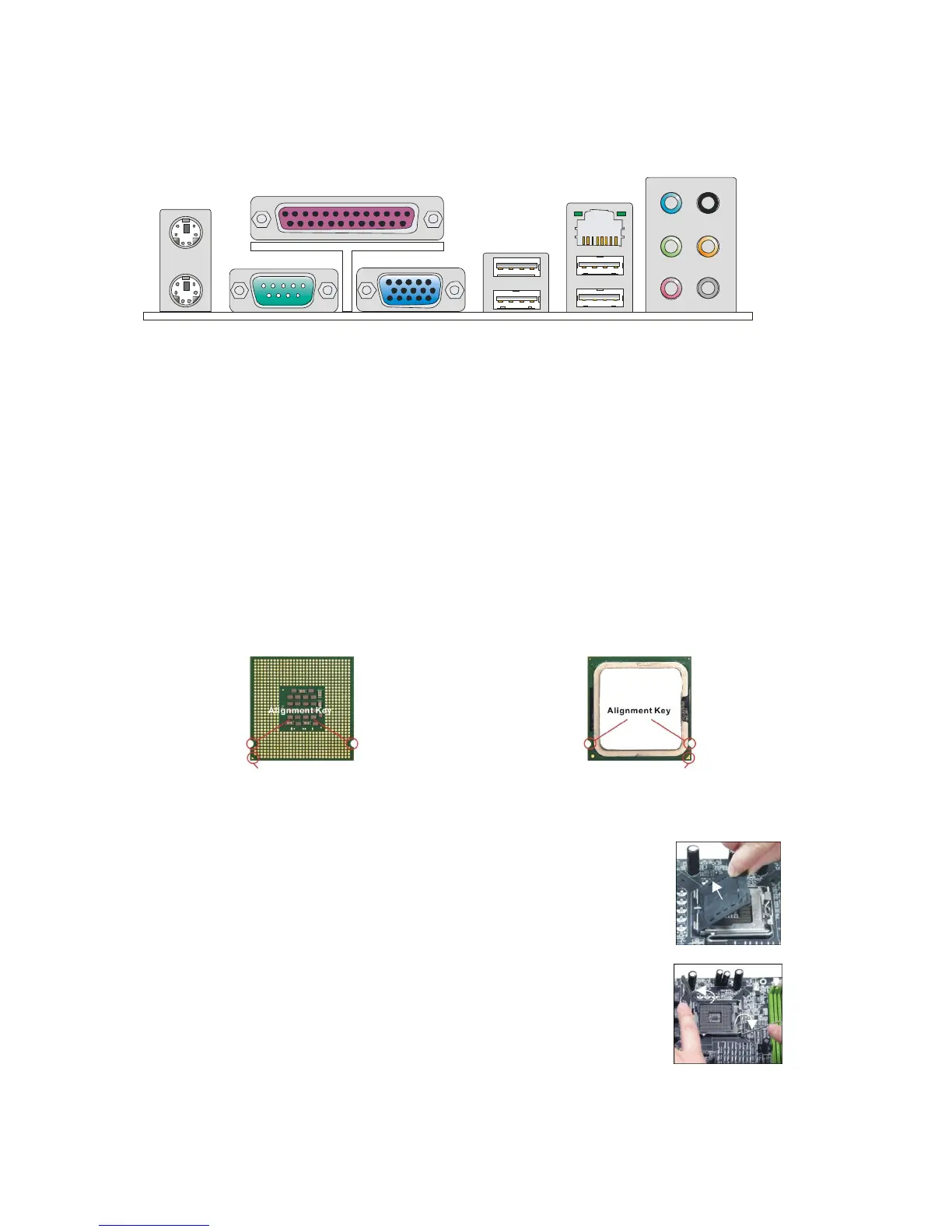

背板
主機板的背板提供下列各項連接器：
滑鼠
鍵盤 序列埠 VGA埠
平行埠 選配()
音效輸入
音效輸出
後置音效輸出選配）(
中低音效輸出選配）(
側置音效輸出選配
）
(麥克風
USB埠
LAN
硬體設定
本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跨接器。還有連接滑鼠、
鍵盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步驟。
安裝 LGA775 中央處理器及散熱風扇
在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若無，請先向
經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先塗抹散熱膏，再安裝散
熱風扇，有助散熱。
LGA 775 中央處理器簡介
LGA 775 CPU 針腳座 LGA 775 CPU 表面.
1. CPU 插槽上有一塑膠保護蓋可保護 CPU 針座。 在安裝 CPU
前請勿取下，以免針腳受損。
2. 由腳座側邊將保護蓋取下。
3. 插槽針腳露出。
4. 開啟拉桿。
5. 將拉桿拉起後，再打開固定蓋。
6. 確認 CPU 正確安裝方向，將其放置插座中。以手指抓住處理
器邊緣推入插槽。注意要對準對齊點。
7. 檢視 CPU 是否已經安裝好。若未安裝好，請垂直拿出 CPU
黃色三角標記為 Pin1 指示器
黃色三角標記為 Pin1 指示器

MSI MS-7267 Specifications

General

Model	MSI MS-7267
Form Factor	Micro ATX
Socket	LGA 775
Memory Type	DDR2
Memory Slots	2
Maximum Memory	4 GB
USB Ports	8 x USB 2.0
Expansion Slots	1 x PCIe x16, 2 x PCI
Audio	Realtek ALC883
LAN	10/100 Ethernet
Storage Interface	4 x SATA II
