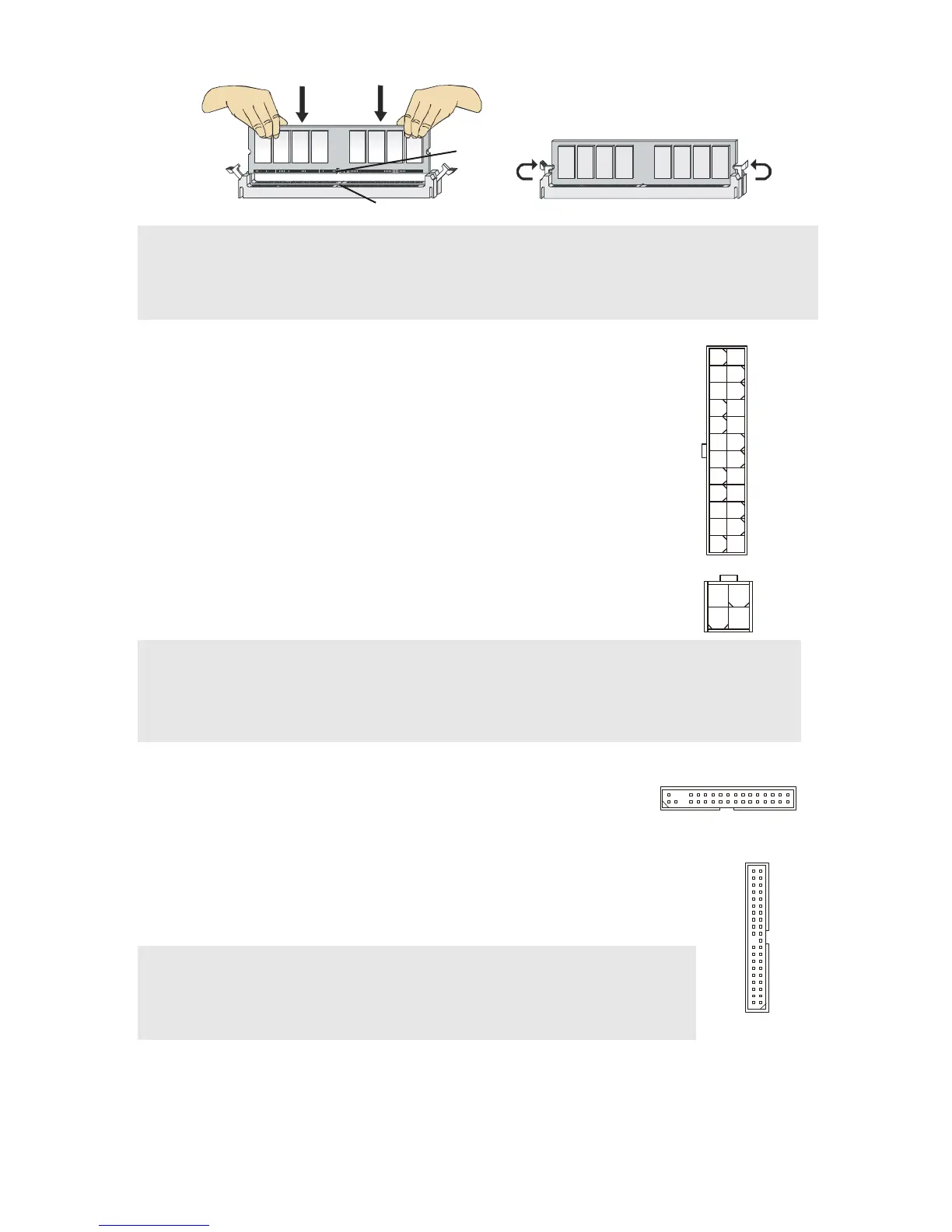

Notch
注意:
DDR2 メモリモジュールは DDR モジュールと互いに規格の互換性がありません。本製品では
DDR モジュールを使用できません。順調にシステムを起動するために、メモリスロットは DIMM1
を優先に使用してください。
ATX 24 ピン電源コネクター: ATX1
ATX電源24ピンコネクターを接続します。接続の際にはコネクターの向
きに注意して奥までしっかり差し込んでください。通常はコネクターのフ
ックの向きを合わせれば正しく接続されます。※20 ピンの ATX電源も
使用可能です。その場合には、1/13 番ピンは使用しません。.
PS-ON#
GND
+3.3V
-12V
+3.3V
+3.3V
+3.3V
+5V
+5V
+5V
+5V
+5V
Res
GND
GND
GND
GND
5VSB
+12V
+12V
ATX 12V 電源コネクター: PWRCONN1
この 12V 電源コネクターは、CPU への電源供給で使用されます。
GND
注意:
マザーボードに損傷を与えないように、全てのコネクターが適切に ATX 電源に接続することを
確認してください。
電源容量は最低でも 350W 以上の良質な電源を使用してください。
FDD コネクター: FDD1
本製品は 360K, 720K, 1.2M, 1.44M 及び 2.88M のフロッピーディス
クドライブに対応しています。
IDE コネクター: IDE1
本製品には IDE ハードディスクドライブ、光ディスクドライブと他の IDE デバイス
をサポートします。
注意:
ハードディスクを２台使用する場合は、ジャンパを使用して２台目のハードディス
クをスレーブに設定する必要があります。ジャンパの設定手順などにつきまして
はハードディスク製造業者から用意されましたマニュアルを参照ください。
