8

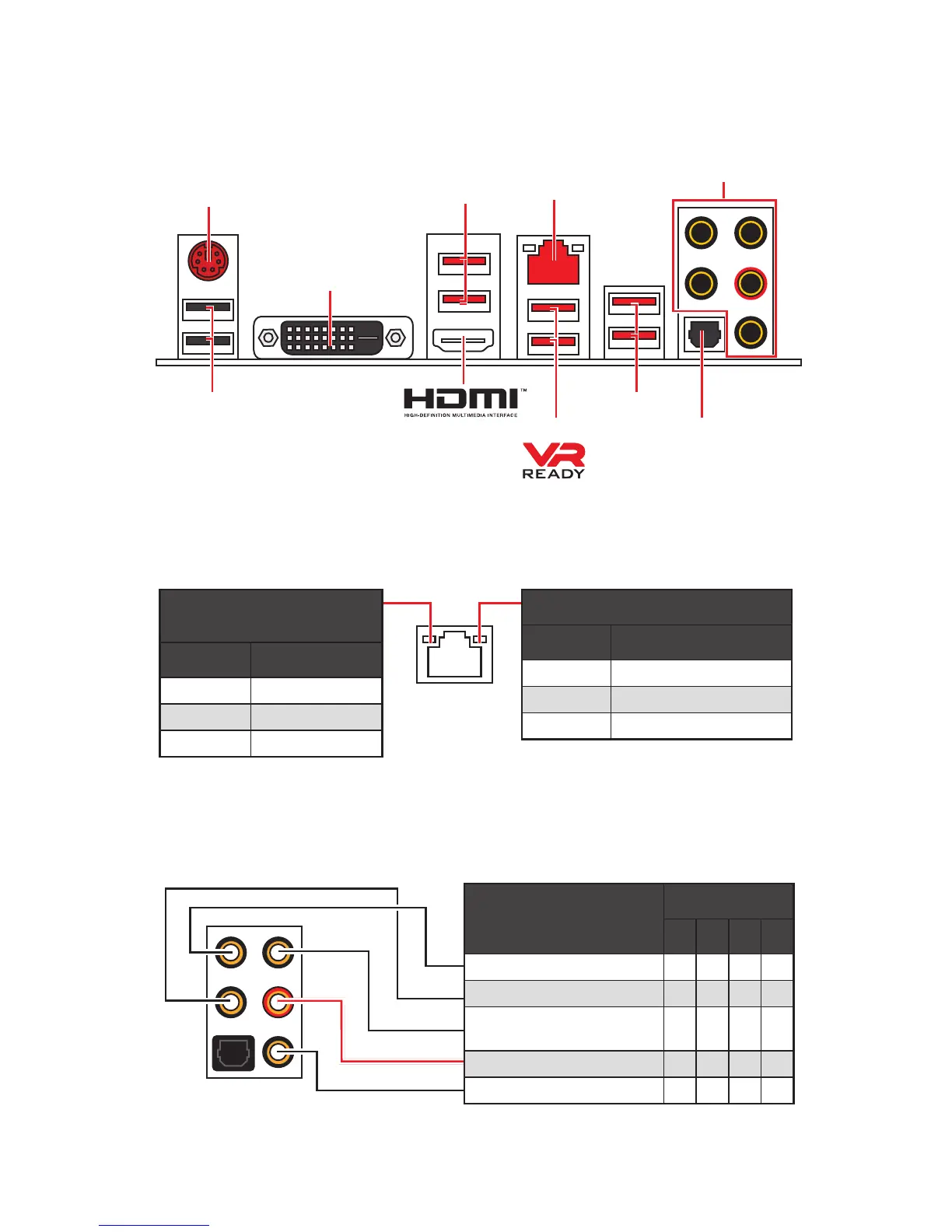

Panneau arrière Entrée/ Sortie
Configuration des ports audio
Ports audio
Canal
2 4 6 8
Sortie centre/ Caisson de basse
● ●
Sortie audio haut-parleur arrière
● ● ●
Entrée Ligne/ Sortie audio haut-
parleur côté
●
Sortie Ligne/ Sortie casque avant
● ● ● ●
Entrée Microphone
(●: connecté, Espace : vide)
Panneau arrière Entrée/ Sortie
LAN
USB 2.0
PS/2
Ports audio
Sortie S/PDIF optique
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen2
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Tableau explicatif de l’état de la LED du port LAN
DVI-D
