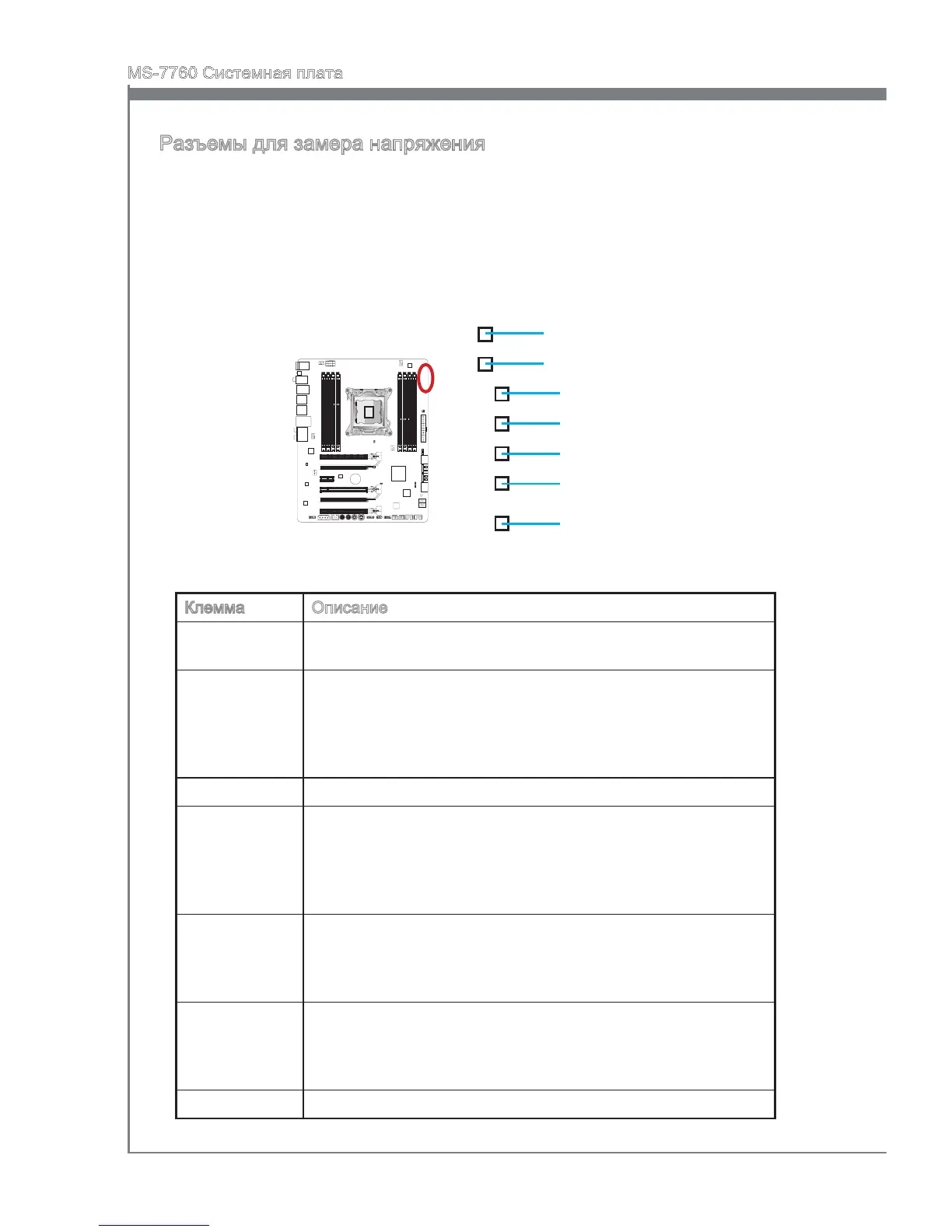

MS-7760 Системная плата
Разъемы для замера напряжения
Данные контрольные точки используются для измерения текущего напряжения
системы. Для проверки напряжения необходим мультиметр (приобретается
отдельно). Для проверки напряжения, установите переключатель вольтметра
в “DC”, Прикрепите положительный вывод (красный) мультиметра к разъему
контрольной точки напряжения и отрицательный вывод (черный) к клемме
заземления. Контрольные точки напряжения приведены в таблице.
CPU_CORE
CPU_IO
CPU_SA
DDR_A/B
PCH_1P1V
DDR_C/D
GND
Клемма Описание
PCH_1P1V Напряжение PCH 1.1. Напряжение PCH – это напряжение,
подаваемое на микросхему PCH (Platform Controller Hub).
DDR_C/D Напряжение канала C и D памяти. Напряжение DDR
– это напряжение, подаваемое на модули памяти DDR на
системной плате. При понижении временных параметров
DDR может потребоваться повышение напряжения для
обеспечения стабильной работы.
DDR_A/B Напряжение канала A и B. Соответствует DDR_C/D.
CPU_SA Напряжение системного агента CPU (MC). Напряжение
CPU SA – это напряжение, подаваемое на IMC (Integrated
Memory Controller) на CPU. Сильный разгон может
потребоваться более высокое напряжение CPU SA для
обеспечения стабильной работы.
CPU_IO Напряжение CPU IO (Uncore). Напряжение CPU IO – это
напряжение, подаваемое на Uncore на CPU. Сильный
разгон может потребоваться более высокое напряжение
CPU IO для обеспечения стабильной работы.
CPU_CORE Напряжение ядра CPU. Напряжение ядра CPU – это
напряжение, подаваемое на ядро CPU. Сильный разгон
может потребоваться более высокое напряжение ядра
CPU для обеспечения стабильной работы.
GND Земля
