MSI XPower Series

Fr-24
Carte mère MS-7666

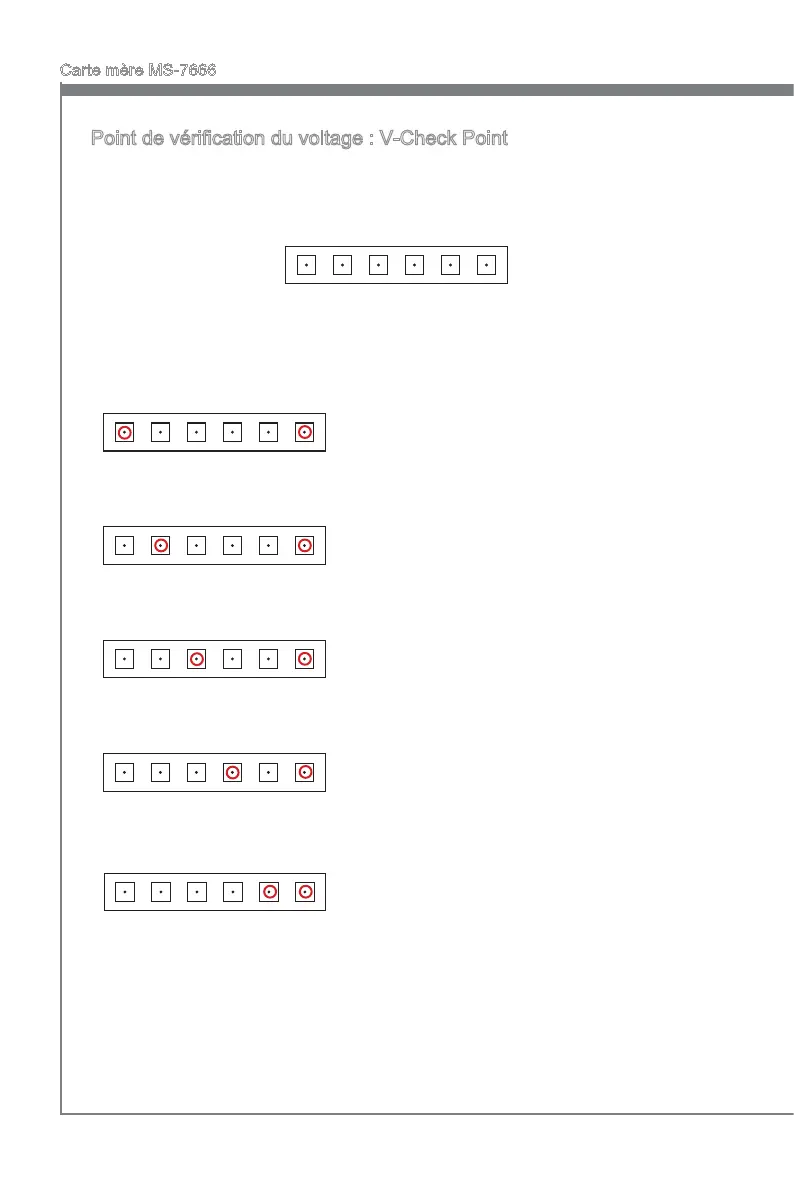

Point de véri󰘰cation du voltage : V-Check Point
Cet équipement de point de véri󰘰cation du voltage sert à mesurer le voltage actuel du
CPU/ QPI/ DDR/ IOH/ ICH.
CPU
QPI
DDR
IOH
ICH
GND
CPU GND
Voltage CPU : mesurer le voltage actuel du
CPU avec le point CPU et le point GND à l’aide
d’un multimètre.
QPI GND
Voltage QPI : mesurer le voltage actuel du QPI
avec le point QPI et le point GND à l’aide d’un
multimètre.
DDR GND
Voltage DDR : mesurer le voltage actuel du
DDR avec le point DDR et le point GND à l’aide
d’un multimètre.
IOH GND
Voltage IOH : mesurer le voltage actuel du IOH
avec le point IOH et le point GND à l’aide d’un
multimètre.
ICH
GND
Voltage ICH : mesurer le voltage actuel du ICH
avec le point ICH et le point GND à l’aide d’un
multimètre.
