Steckplätze

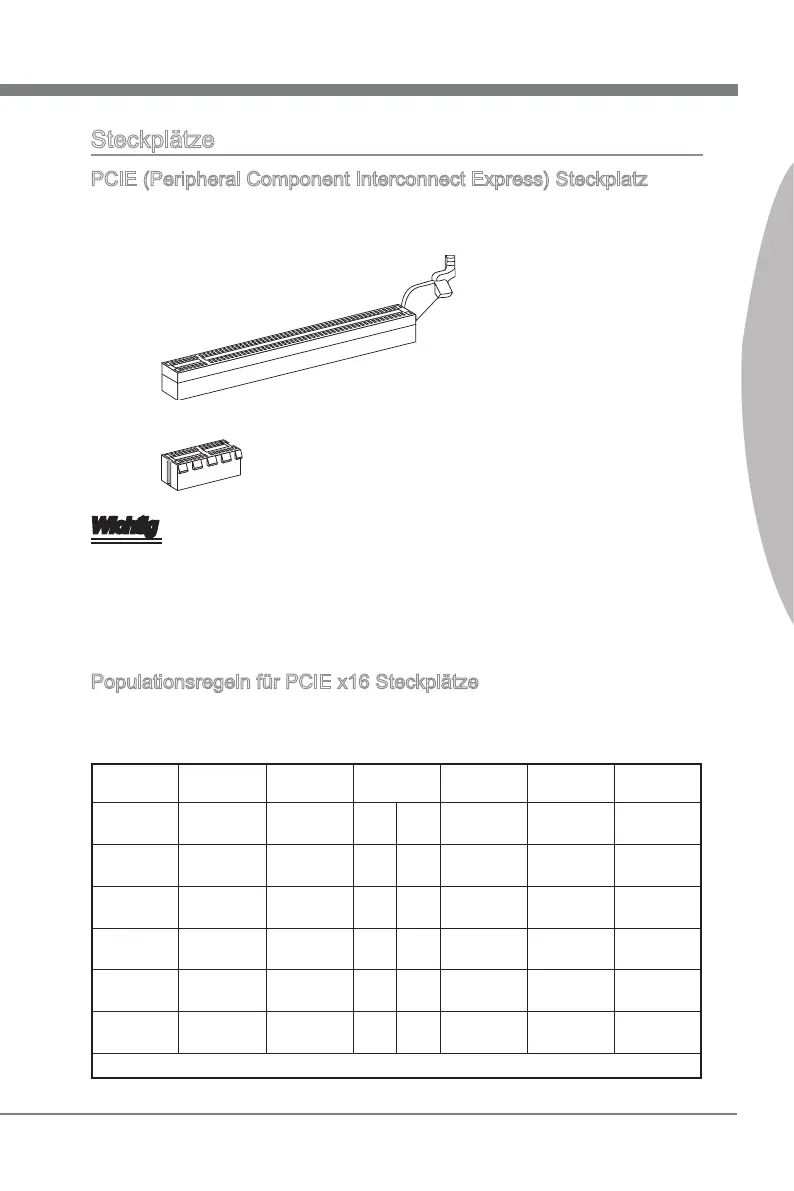

PCIE (Peripheral Component Interconnect Express) Steckplatz
Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI
Express-Schnittstelle.
PCI Express x16 Steckplatz
PCI Express x1 Steckplatz
Wichtig
Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen,
bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch
daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware-
oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder
BIOS-Einstellungen vorzunehmen.
Populationsregeln für PCIE x16 Steckplätze
Beziehen Sie bitte sich die auf folgenden Abbildungen für PCIE x16 Populationsregeln.
Und der folgenden Tabelle sind die PCIE x16 Lanes Konguration mit / ohne instal-
lierten Erweiterungskarte(n).
1 Erweiter-
ungskarten
2 Erweiter-
ungskarten
3 Erweiter-
ungskarten
4 Erweiter-
ungskarten
5 Erweiter-
ungskarten
6 Erweiter-
ungskarten
PCI_E2 Lane x16
@
x16
@
x16
@
x8
@
x8
@
x8
@
x8
@
PCI_E3 Lane x0 x0 x0 x0 x0 x4
@
x4
@
PCI_E4 Lane x0 x0 x0 x8
@
x8
@
x4
@
x4
@
PCI_E5 Lane x16 x16
@
x8
@
x8 x8
@
x8
@
x8
@
PCI_E6 Lane x0 x0 x8
@
x8
@
x8
@
x8
@
x4
@
PCI_E7 Lane x0 x0 x0 x0 x0 x0 x4
@
@ : Eine Erweiterungskarte wird in einem Steckplatz installiert
