Ru-14
MS-7666 Системная плата

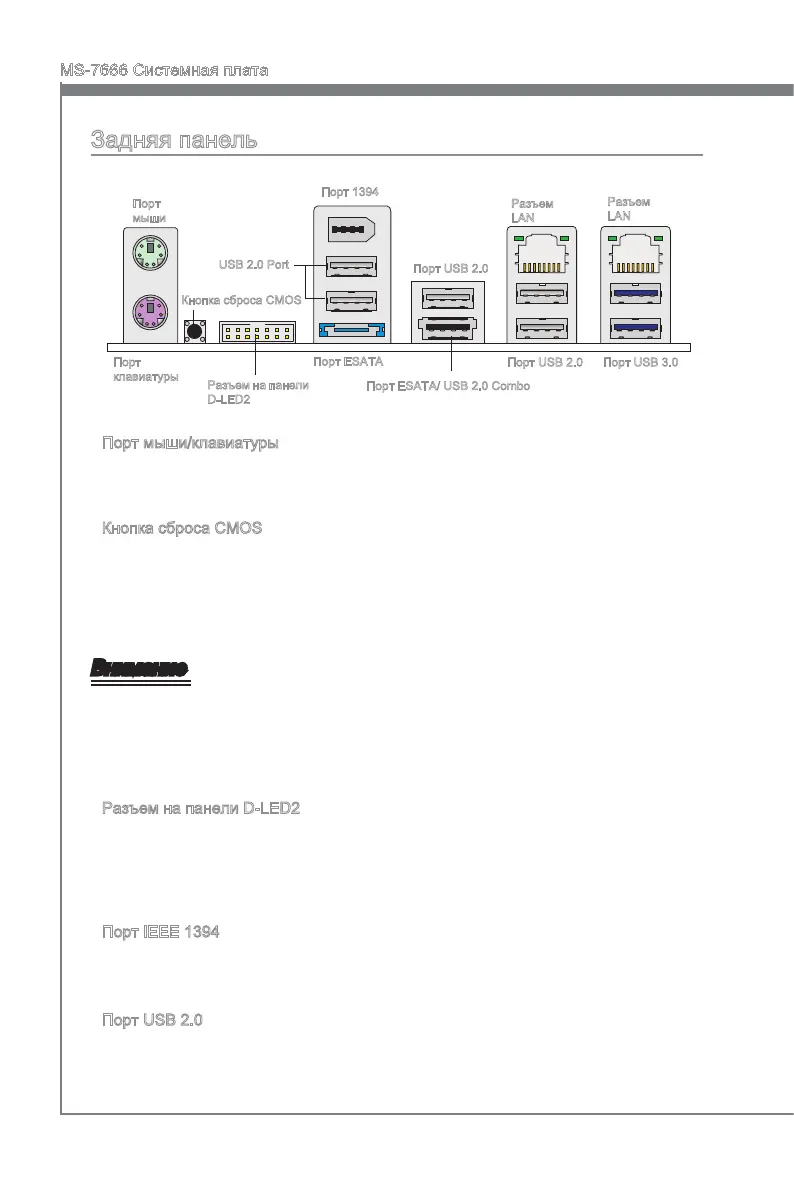

Задняя панель
Порт мыши/клавиатуры
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Кнопка сброса CMOS
TНа плате установлена CMOS память с питанием от батарейки, хранящая данные
о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются
компьютеру для загрузки операционной системы при включении. Если требуется
очистить CMOS память и стереть данные о конфигурации системы, нажмите эту
кнопку.
Внимание
Перед сбросом данных CMOS убедитесь в том, что питание системы
выключено.
После нажатия кнопки и стриания данных в выключенном состоянии (G3), система
загрузится автоматически.
Разъем на панели D-LED2
Этот разъем подключается к панели D-LED2 (Debug-LED2) (опционально),
которая показывает для вас информацию о текущей статусе или режиме работы
подключенной системы. За более подробной информацией и назначениями
обращайтесь к руководству D-LED2 (опционально).
Порт IEEE 1394
Порт IEEE1394 на задней панели позволяет подключать устройства с интерфейсом
IEEE1394.
Порт USB 2.0
USB порт (Universal Serial Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д. Поддержка скорости передачи данных до 480Мб/с (Hi-
Speed).
▶
▶
▶
▶
▶
Порт
клавиатуры
USB 2.0 Port
Разъем
LAN
Порт USB 2.0
Порт ESATA/ USB 2.0 Combo
Порт 1394
Порт ESATA
Порт
мыши
Кнопка сброса CMOS
Разъем на панели
D-LED2
Разъем
LAN
Порт USB 2.0 Порт USB 3.0
