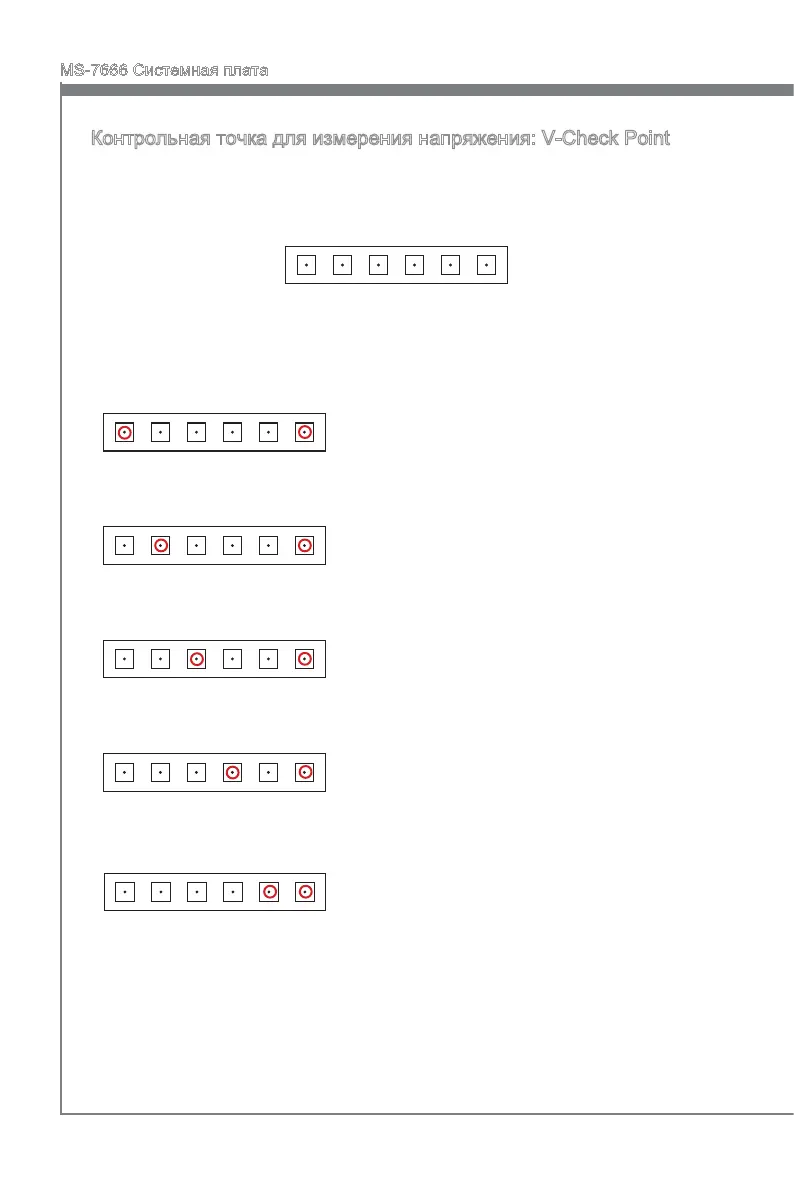

Контрольная точка для измерения напряжения: V-Check Point
Данные контрольные точки используются для измерения текущего напряжения
CPU/ QPI/ DDR/ IOH/ ICH.
CPU
QPI
DDR
IOH
ICH
GND
CPU GND
Напряжение CPU: для измерения текущего
напряжения процессора необходимо
коснуться точек CPU и GND щупами
тестера.
QPI GND
Напряжение QPI: для измерения текущего
напряжения QPI необходимо коснуться точек
QPI и GND щупами тестера.
DDR GND
Напряжение DDR: для измерения текущего
напряжения DDR необходимо коснуться
точек DDR и GND щупами тестера.
IOH GND
Напряжение IOH: для измерения текущего
напряжения IOH необходимо коснуться точек
IOH и GND щупами тестера.
ICH
GND
Напряжение ICH: для измерения текущего
напряжения ICH необходимо коснуться точек
ICH и GND щупами тестера.
