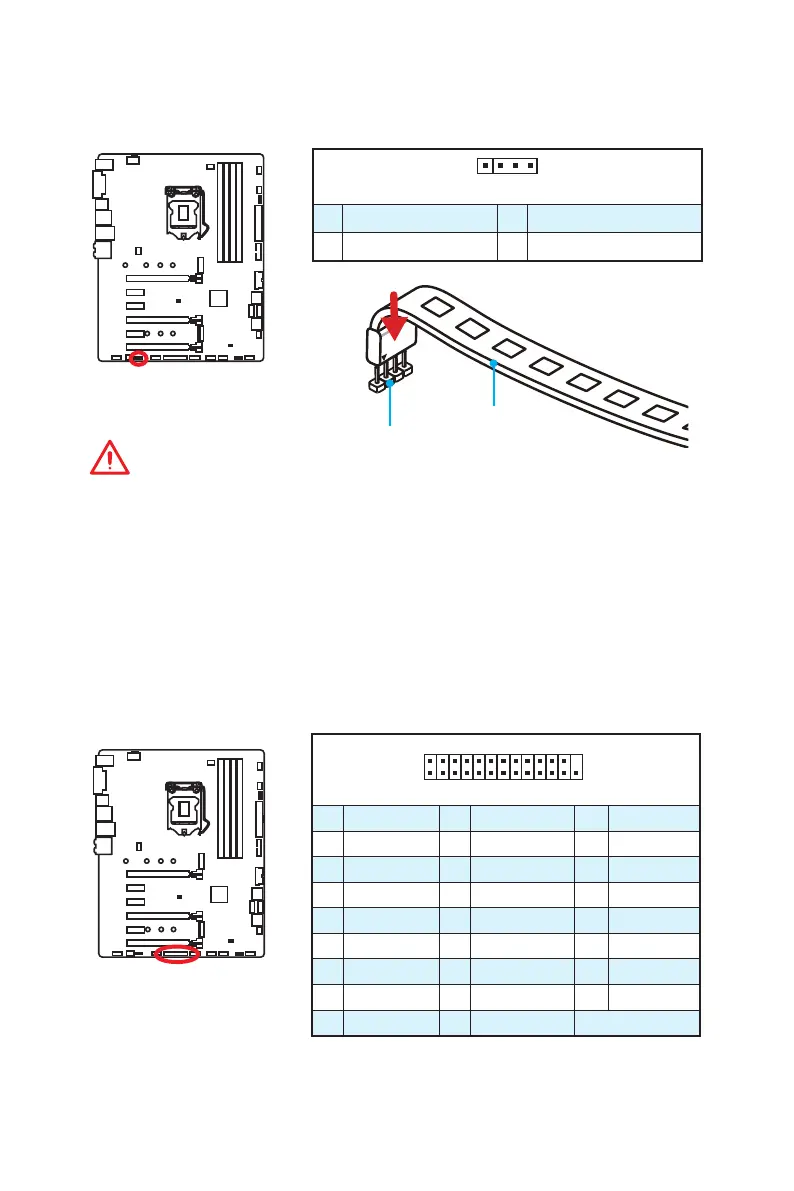

JLED1: Connecteur RGB LED
Ce connecteur vous permet de connecter des rubans LED RGB de type 5050.
Important
y Ce connecteur supporte des rubans LED RGB (rouge/vert/bleu) de type 5050 avec
une puissance nominale maximale de 3A (12V). Veuillez garder la longueur du ruban
LED inférieure à 2 mètres pour éviter la gradation des couleurs.
y Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
y Veuillez utiliser l’application GAMING APP pour contrôler le ruban LED étendu.
1
1 +12V 2 G
3 R 4 B
1
2 26
25
1 RSTB# 2 AFD# 3 PRND0
4 ERR# 5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN# 9 PRND3
10 Ground 11 PRND4 12 Ground
13 PRND5 14 Ground 15 PRND6
16 Ground 17 PRND7 18 Ground
19 ACK# 20 Ground 21 BUSY
22 Ground 23 PE 24 Ground
25 SLCT 26 No Pin
JLPT1: Connecteur de port parallèle
Ce connecteur sert à connecter un support de port parallèle optionnel.
1
JLED1
ruban LED de type 5050
