16
Компоненты материнской платы
Внимание!
y
Intel
®
RST поддерживает только PCIe M.2 SSD с
UEFI ROM.
y
Intel
®
Optane
TM
Memory совместима с любыми
разъемами M.2.
Видео Инструкция
Смотрите видео, чтобы узнать как
установить модуль M.2.
http://youtu.be/JCTFABytrYA

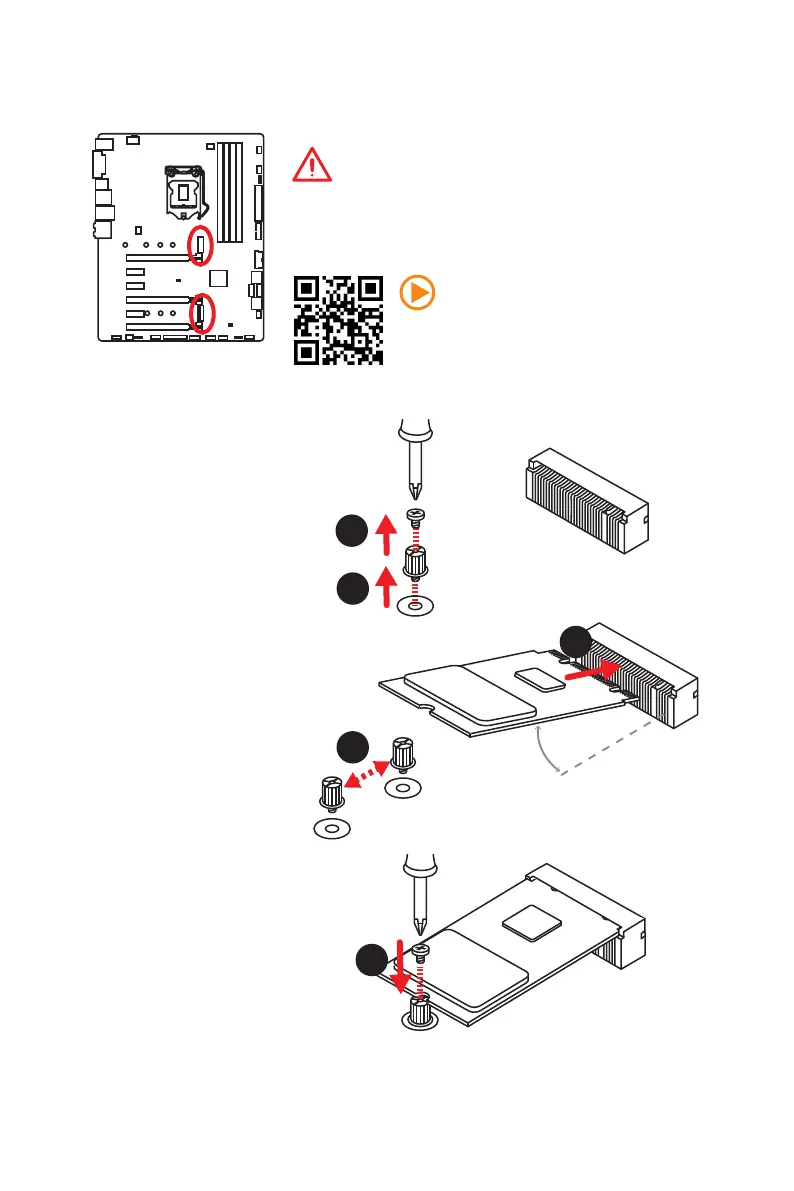

M2_1~2: Разъем M.2 (Ключ M)
M2_1
M2_2
Установка модуля M.2
1
2
3
30°
3. Закрутите стойку
в отверстие,
на расстоянии,
соответствующем
длине вашего модуля
М.2.
4. Вставьте модуль М.2 в
разъем М.2 под углом
30 градусов.
5. Совместите винт с
выемкой на задней
кромке модуля M.2 и
закрутите его в стойку.
1. Выкрутите винт из
стойки.
2. Выкрутите стойку.
4
5
