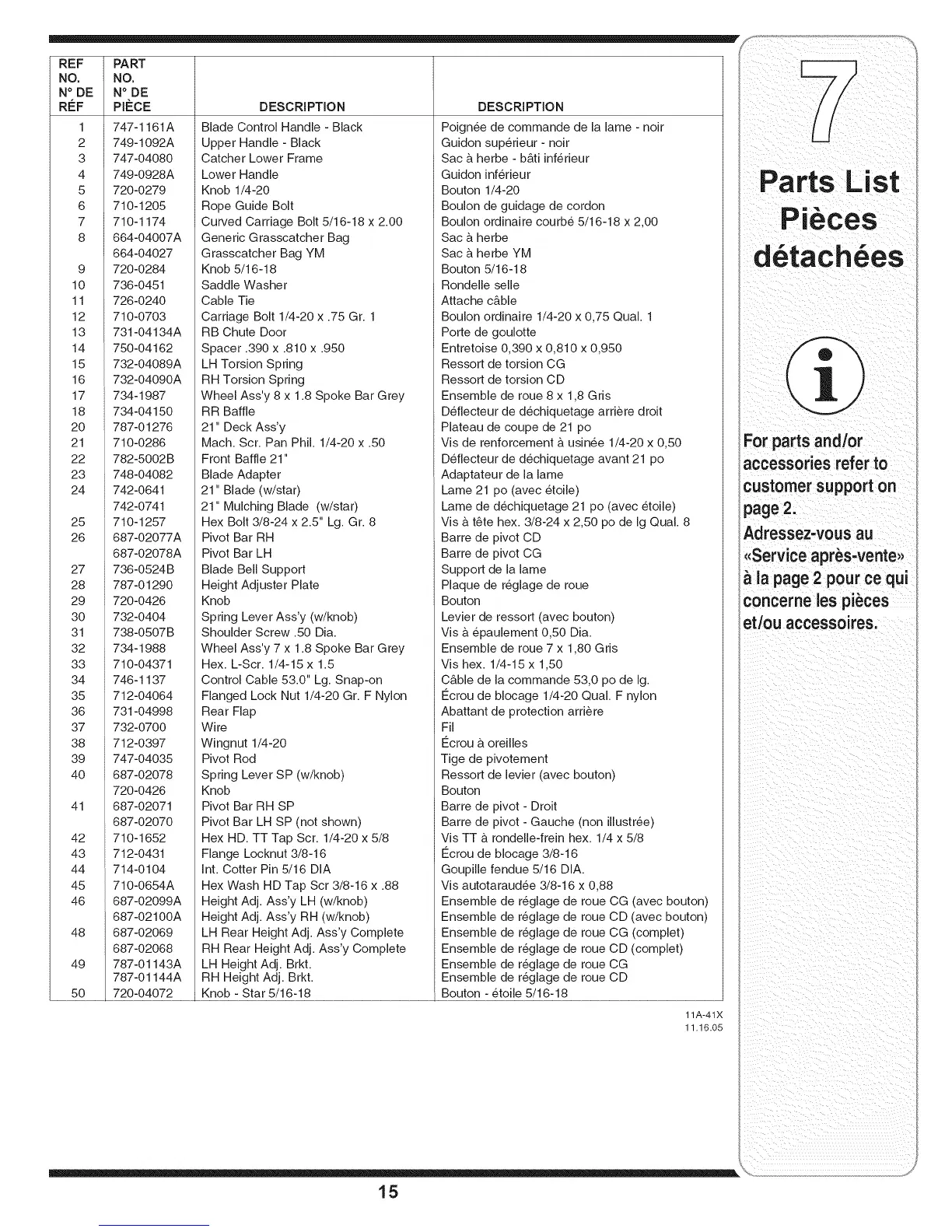

I REF I PART
NO. NO.
N°.DE N ° DE /
REF PI#CE DESCRIPTION DESCRIPTION L747-1161A Blade Control Handle - Black Poignee de commande de la lame - noir
:: ,i t
749-1092A Upper Handle - Black Guidon superieur - noir
747-04080 Catcher Lower Frame Sac & herbe - b&ti inferieur
749-0928A Lower Handle Guidon inferieur
i 720_0279Knob1/4-20 Boutonl/4-20 d tach6es
o.,ondo0., o0oco don D
710-1174 Curved Carriage Bolt 5/16-18 x 2.00 Boulon ordinaire courbe 5/16-18 x 2,00 / m_w,CeS
664-04007A Generic Grasscatcher Bag Sac & herbe
664-04027 Grasscatcher Bag YM Sac a herbe YM
720-0284 Knob 5/16-18 Bouton 5/16-18
1 736-0451 Saddle Washer Rondelle selle
11 726-0240 Cable Tie Attache c&ble
12 710-0703 Carriage Bolt 1/4-20 x .75 Gr. 1 Boulon ordinaire 1/4-20 x 0,75 Qual. 1
13 731-04134A RB Chute Door Porte de goulotte
14 750-04162 Spacer .390 x .810 x .950 Entretoise 0,390 x 0,810 x 0,950
15 732-04089A LH Torsion Spring Ressort de torsion CG
16 732-04090A RH Torsion Spring Ressort de torsion CD
17 734-1987 Wheel Ass'y 8 x 1.8 Spoke Bar Grey Ensemble de roue 8 x 1,8 Gris
18 734-04150 RR Baffle Deflecteur de dechiquetage arriere droit
20 787-01276 21" Deck Ass'y Plateau de coupe de 21 pc O pa s a d/o21 710-0286 Mach. Scr. Pan Phil. 1/4-20 x .50 Vis de renforcement & usinee 1/4-20 x 0,50
22 782-5002B Front Baffle 21" Deflecteur de dechiquetage avant 21 pc accessories refer to
23 748-04082 Blade Adapter Adaptateur de la lame customer support on
24 742-0641 21" Blade (w/star) Lame 21 pc (avec etoile)
742-0741 21" Mulching Blade (w/star) Lame de dechiquetage 21 pc (avec etoile) page 2,
25 710-1257 Hex Bolt 3/8-24 x 2.5" Lg. Gr. 8 Vis b, t_te hex. 3/8-24 x 2,50 pc de Ig Qual. 8 Adressez-vous au
26 687-02077A Pivot Bar RH Barre de pivot CD
687-02078A Pivot Bar LH Barre de pivot CG _<Serviceapr_s-vente_,
27 736-0524B Blade Bell Support Support de la lame ^
la
qui
28 787-01290 Height Adjuster Plate Plaque de reglage de roue
page
z
pour
ce
29 720-0426 Knob Bouton conceme les pi_ces
30 732-0404 Spring Lever Ass'y (w/knob) Levier de ressort (avec bouton) etlou accessoires.
31 738-0507B Shoulder Screw .50 Dia. Vis b, epaulement 0,50 Dia.
32 734-1988 Wheel Ass'y 7 x 1.8 Spoke Bar Grey Ensemble de roue 7 x 1,80 Gris
33 710-04371 Hex. L-Scr. 1/4-15 x 1.5 Vis hex. 1/4-15 x 1,50
34 746-1137 Control Cable 53.0" Lg. Snap-on C&ble de la commande 53,0 pc de Ig.
35 712-04064 Flanged Lock Nut 1/4-20 Gr. F Nylon €:crou de blocage 1/4-20 Qual. F nylon
36 731-04998 Rear Flap Abattant de protection arriere
37 732-0700 Wire Fil
38 712-0397 Wingnut 1/4-20 €:crou & oreilles
39 747-04035 Pivot Rod Tige de pivotement
40 687-02078 Spring Lever SP (w/knob) Ressort de levier (avec bouton)
720-0426 Knob Bouton
41 687-02071 Pivot Bar RH SP Barre de pivot - Droit
687-02070 Pivot Bar LH SP (not shown) Barre de pivot - Gauche (non illustree)
42 710-1652 Hex HD. TT Tap Scr. 1/4-20 x 5/8 Vis TT a rondelle-frein hex. 1/4 x 5/8
43 712-0431 Flange Locknut 3/8-16 €:crou de blocage 3/8-16
44 714-0104 Int. Cotter Pin 5/16 DIA Goupille fendue 5/16 DIA.
45 710-0654A Hex Wash HD Tap Scr 3/8-16 x .88 Vis autotaraudee 3/8-16 x 0,88
46 687-02099A Height Adj. Ass'y LH (w/knob) Ensemble de reglage de roue CG (avec bouton)
687-02100A Height Adj. Ass'y RH (w/knob) Ensemble de reglage de roue CD (avec bouton)
48 687-02069 LH Rear Height Adj. Ass'y Complete Ensemble de reglage de roue CG (complet)
687-02068 RH Rear Height Adj. Ass'y Complete Ensemble de reglage de roue CD (complet)
49 787-01143A LH Height Adj. Brkt. Ensemble de reglage de roue CG
787-01144A RH Height Adj. Brkt. Ensemble de reglage de roue CD
.......5Q....... 720-04072 Kn0b TStar 5/!6:!8 ........................................... ....................................................
11A-41X
11.16.05
15
