Suomi Käyttöohjekirja – Polttomoottorikäyttöinen ketjusaha
108

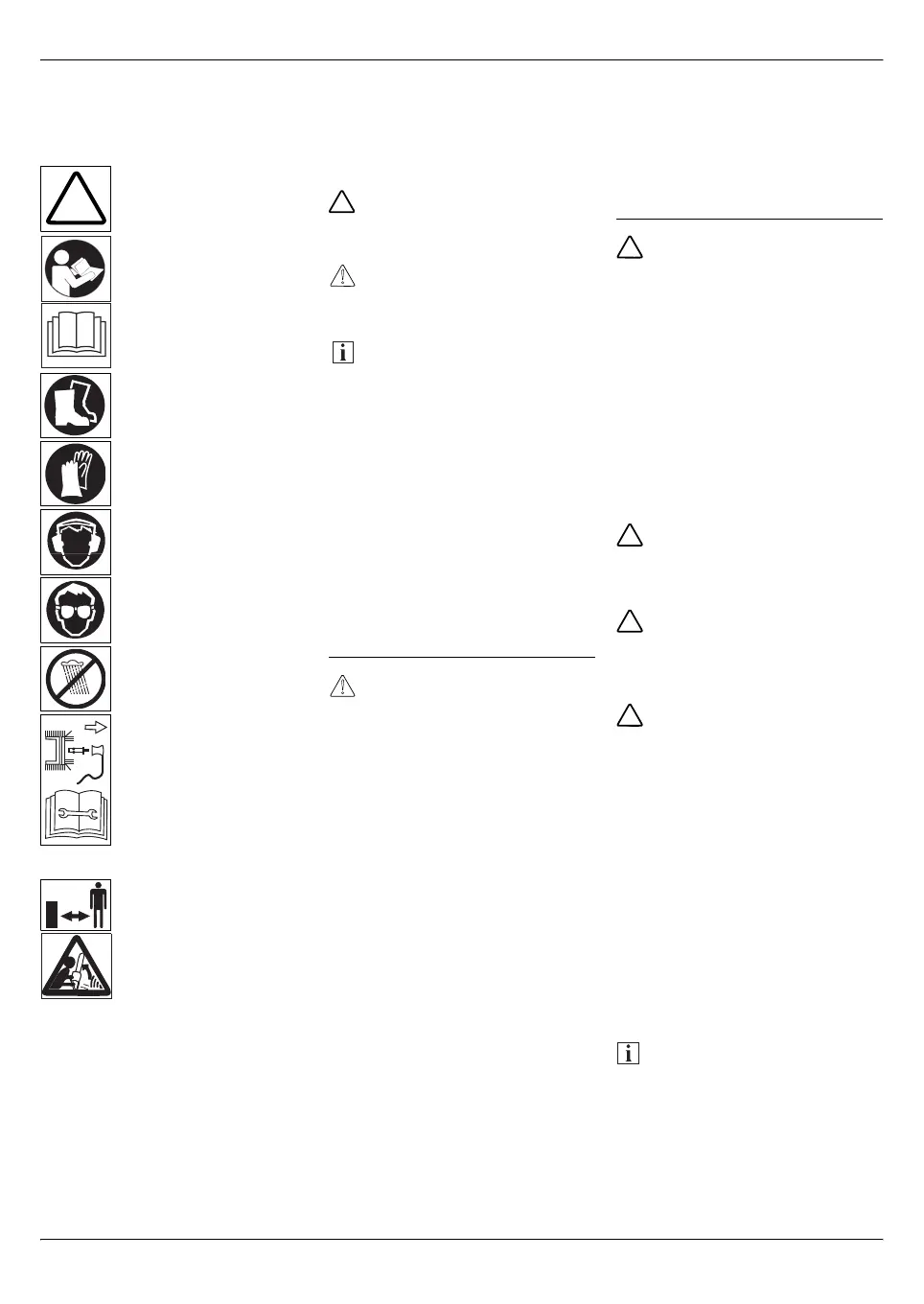

Laitteeseen kiinnitetyt tarrat
Laitteeseen on kiinnitetty kuvakkein
varustettuja tarroja.
Kuvakkeiden selitykset:
Huomioi turvaohjeet
ennen laitteen
käyttöönottoa.
Lue käyttöohjeet ennen
käyttöönottoa. Noudata
käyttöohjeita.
Käytä tukevia ja
luistamattomia jalkineita
työskentelyn aikana.
Käytä suojakäsineitä.
Käytä kuulosuojaimia
työskentelyn aikana.
Käytä suojalaseja
työskentelyn aikana.
Suojaa kosteudelta!
Sammuta kone ja irroita
sytytystulpan liitin ennen
koneeseen kohdistuvia
säätö-, puhdistus-,
tarkastus- yms. töitä!
Noudata tämän
käyttöohjeen ohjeita.
Pidä sivulliset pois
vaara-alueelta!
Takapotkun vaara!
Pidä laitteen tarrat luettavassa
kunnossa.
Vaihda vahingoittuneet ja
lukukelvottomat tarrat.
Kuvakkeet
Tässä käyttöohjeessa käytetään
vaaratilanteisiin ja tärkeisiin ohjeisiin
viittaavia kuvakkeita. Kuvakkeiden
selitykset:
Vaara
Selostettu toiminta aiheuttaa ihmi
-
sille vaaratilanteita.
Huomio
Selostettu toiminta aiheuttaa laite
-
vaurioita.
Ohje
Viittaa tärkeisiin tietoihin
tai käyttövinkkeihin.
Hävittämisohje
Hävitä vanha bensiini, öljy ja
pakkausmateriaali paikallisten
jätehuoltomääräysten mukaisesti.
Käyttöajat
Noudata maakohtaisia käyttöajoista
annettuja määräyksiä (tarvittaessa
ota selvää viranomaisilta, milloin
koneen käyttö on sallittua).
Hallintalaitteet ja
merkkivalot
Huomio! Laitevaurion vaara.
Tässä selostetaan alustavasti hal
-
lintalaitteiden toiminnot. Älä vielä
käynnistä mitään toimintoja!
Kuva 1
1 Terälevy
2 Teräketju
3 Käsisuoja (laukaisee
ketjujarrun)
4 Etukädensija
5 Käynnistyskahva
6 Ilmanpuhdistimen kansi
7 Ilmanpuhdistimen kannen
kiinnitysnuppi
8 Käyttökytkin
I = ON (käyttö)
0 = OFF (seis)
9 Kaasuvipu
10 Kaasuvivun varmistin
11 Takakädensija
12 Primerpumppu
13 Rikastin
14 Polttoainesäiliön tulppa
15 Ketjujarru
16 Öljysäiliön tulppa
17 Terälevyn suojus
18 Säätöruuvi ketjun kiristämistä
varten
19 Terälevyn kiinnitysmutterit
Koneen kokoaminen
Tapaturmavaara!
Väärin kiinnitetyt osat saattavat
aiheuttaa laitteen käytön aikana
vakavan, jopa kuolemaan johtavan
tapaturman! Laitteen saa ottaa
käyttöön vain, kun kaikki sen osat
ovat tiukasti paikoillaan eikä
mikään osa ole vaurioitunut!
– Lue ensin kokonaan tämä
kappale. Aloita osien
kokoaminen vasta sitten!
– Asenna kaikki osat huolellisesti.
– Käytä työkalua, jos ohjeessa niin
on mainittu.
Tapaturmavaara kokoamisen
aikana!
Asenna ja irroita osia vain, kun
moottori on sammutettu.
Viiltohaavojen vaara!
Teräketjun hampaat ovat erittäin
terävät! Käytä suojakäsineitä ket
-
juun kohdistuvissa töissä.
Tapaturmavaara!
Jos teräketju on asennettu väärin,
laite käyttäytyy sahattaessa hallits
-
emattomasti! Huomioi ilmoitettu
pyörimissuunta ketjua asentaes
-
sasi!
Terälevyn ja teräketjun
asentaminen
Kuvat 2– 6
Irrota kiinnitysmutterit (19) ja
poista suojus (17).
Aseta terälevy (1) raosta (20)
paikoilleen pulttien (21) päälle.
Työnnä terälevy niin lähelle
ketjupyörää (22) kuin
mahdollista.
Ohje
Kun kiinnität ketjun, varmista että se
on oikein paikallaan ohjainurassa
(terälevyssä).
Aseta teräketju (2) ketjupyörän
(22) ympärille. Varmista oikea
kiinnityssuunta.
