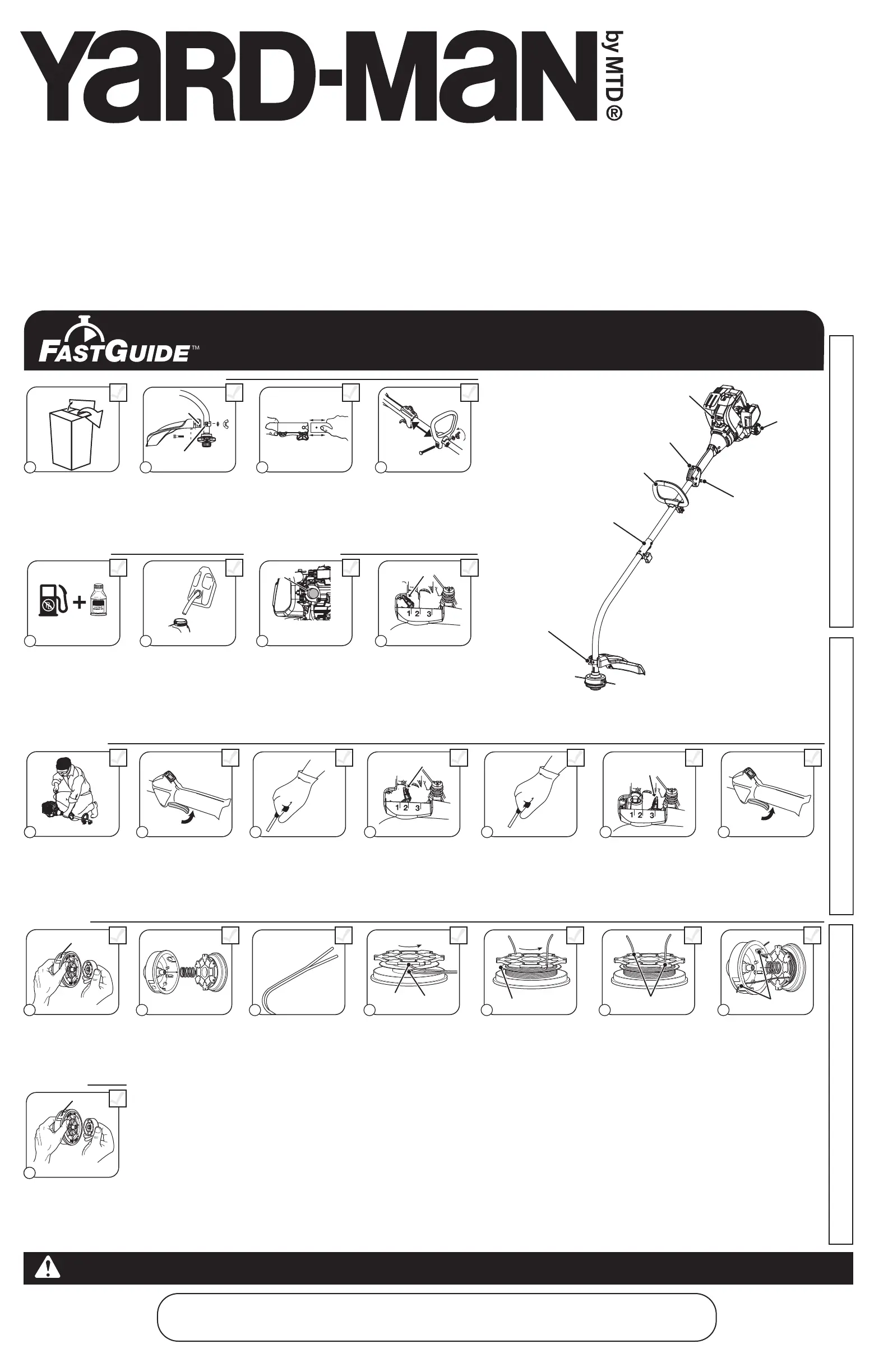

Perilla
percusiva
Carrete
interior
Bobina
exterior
Resorte
Agujero
superior
Agujero
inferior
Ranuras de sujeción
IMPORTANTE: LEA BIEN EL MANUAL DEL OPERADOR Y, AL OPERAR LA UNIDAD, SIGA LAS INSTRUCCIONES PARA EL FUNCIONAMIENTO SEGURO.
Ojetes
Desatornille la perilla del
topetón a la izquierda.
Quite el carrete interno y
suelte.
Corte aproximadamente 6
pies (1.8 m) de largo de una
nueva línea de corte dividida
de 0.095” (2.41 mm). Separe
cada uno de los extremos
aproximadamente 6 pulgadas
(152 mm).
Inserte un extremo de la línea
en el agujero exterior; y el
otro, en el inferior.
Enrolle firmemente la línea en
el sentido indicado en el
carrete interior. La pared
separadora dividirá la línea.
Enrolle la línea hasta que esté
completamente dividida y
queden aproximadamente 6
pulgadas (150 mm) de línea.
Inserte las dos secciones de
6 pulgadas en las dos
ranuras de sujeción de 0.095
(2.41 mm).
11 2
Pase los dos extremos de la
línea por los ojetes. Ponga el
resorte dentro del carrete
interior. Inserte el carrete
interior en la bobina exterior.
Empuje a la vez el carrete
interior y la bobina exterior.
Recarga de la línea*
3
4
5
6
7
Sostenga a la vez el carrete
interior y la bobina exterior. Hale
firmemente los dos extremos de
línea para sacarlos de las ranuras
de sujeción. Atornille la perilla
percusiva hacia la derecha.
Apriete bien la perilla percusiva.
18
Recarga de la línea
Para obtener una línea de repuesto, llame al 1–800-800-7310
o vaya a un distribuidor de servicio autorizado.
Para ver las instrucciones de instalación de una sola línea o
de un carrete de repuesto, vea la sección Cambiar la línea de
corte de este manual.
*Éste es asistir a la recarga de Splitline® solamente. Estas instrucciones no son
parte de las instrucciones de asamblea rápidas. La línea no necesita ser
instalada en la asamblea inicial y el arranque.
Pared separadora
Sacar la unidad de la caja
Ensamblado de la unidad
Cómo arrancar la unidad
Resbale la ranura del
protector sobre consola de
m
ontaje. Gire el protector
sobre el eje. Empuje el
p
erno cuadrado a través
del protector y del soporte.
Apriete la tuerca de la
arandela y de ala sobre el
perno.
Quite la tapa del brazo.
E
mpuje el accesorio de
corte dentro del acoplador.
Para apretar, haga girar
la perilla en sentido
de las agujas del reloj.
Ensamblado de la unidad
Mezcle bien en un recipiente
d
e combustible aparte:
– 3.2 onzas fluidas
de aceite para motor
de 2 tiempos
– 1 galón de gasolina
sin plomo
NOTA: No lo mezcle
d
irectamente en el
tanque de combustible.
C
oloque la unidad en una
superficie plana. Llene el
tanque de combustible.
O
prima 10 veces la pera
del cebador, o bien hasta
que se vea el combustible.
Colóquese en la posición
de arranque.
APRIETE y MANTENGA
APRETADO el control
del regulador en TODOS
los pasos que se describen
a continuación.
Tire de la cuerda
de arranque 5 veces.
Mueva la palanca
del obturador hasta
la Posición 2 y oprima
el control del regulador.
Tire de la cuerda
de arranque fuertemente
de 3 a 5 veces para arrancar
el motor. Haga funcionar
la unidad entre 30 y 60
segundos para calentar
el motor.
Mantenga apretado
el control del regulador.
Coloque la palanca
del obturador
en la Posición 3.
11 2
Saque todo el contenido
d
e la caja.
5 6 7
19 10
3
Ponga la manija de D en el
e
je. Mueva la manija al mínimo
6 adentro. lejos de apretón del
eje. Inserte el perno de la
abrazadera y apriete la tuerca
de ala.
C
oloque la palanca del
obturador en la Posición 1.
Mantenga apretado
el control del regulador.
Haga funcionar la unidad
durante 60 segundos más
para completar
el calentamiento.
Se puede usar la unidad
durante este tiempo.
8
4
Cómo arrancar la unidad
11
12
1
3
14
15
Pera del
cebador
10 X
5 X
3-5 X
Palanca del obturador
Cuerda de
arranque
Tapa de
combustible
Control del regulador
Interruptor de
Encendido/Apagado
Manija en D
E
z-Link™
Protector del
cabezal
de corte
¿Necesita ayuda?
Llame al
1-800-800-7310
¿NO ARRANCÓ?
Repita estas instrucciones.
SI el motor no arranca después de 2 intentos,
mueva la palanca del obturador hasta
la posición 3 y tire de la cuerda de arranque
hasta que arranque el motor.
SI el motor todavía no arranca, consulte
el manual del operador para obtener
información adicional sobre cómo solucionar
p
roblemas en el arranque.
1 galón 3.2 onzas
40:1
Palanca del obturador
Palanca del obturador
R
anura
S
oporte
Min. 6"
¡NINGUNAS HERRAMIENTAS
REQUERIDAS!
