F7
INSTRUCTIONS DE MONTAGE
FONCTIONNEMENT DU EZ-Link
MC
Le système EZ-Link
MC
permet d'utiliser ces accessoires
optionnels :
Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBGC
Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBLE
Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBAH*
Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . . . . . . . . TBSS
Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBTB
Scie á long manche . . . . . . . . . . . . . . . . . . . . . . . . . . . . TBPS*
Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TBBC*
*NE PAS utiliser cet accessoire avec un produit alimenté à
l’électricité.

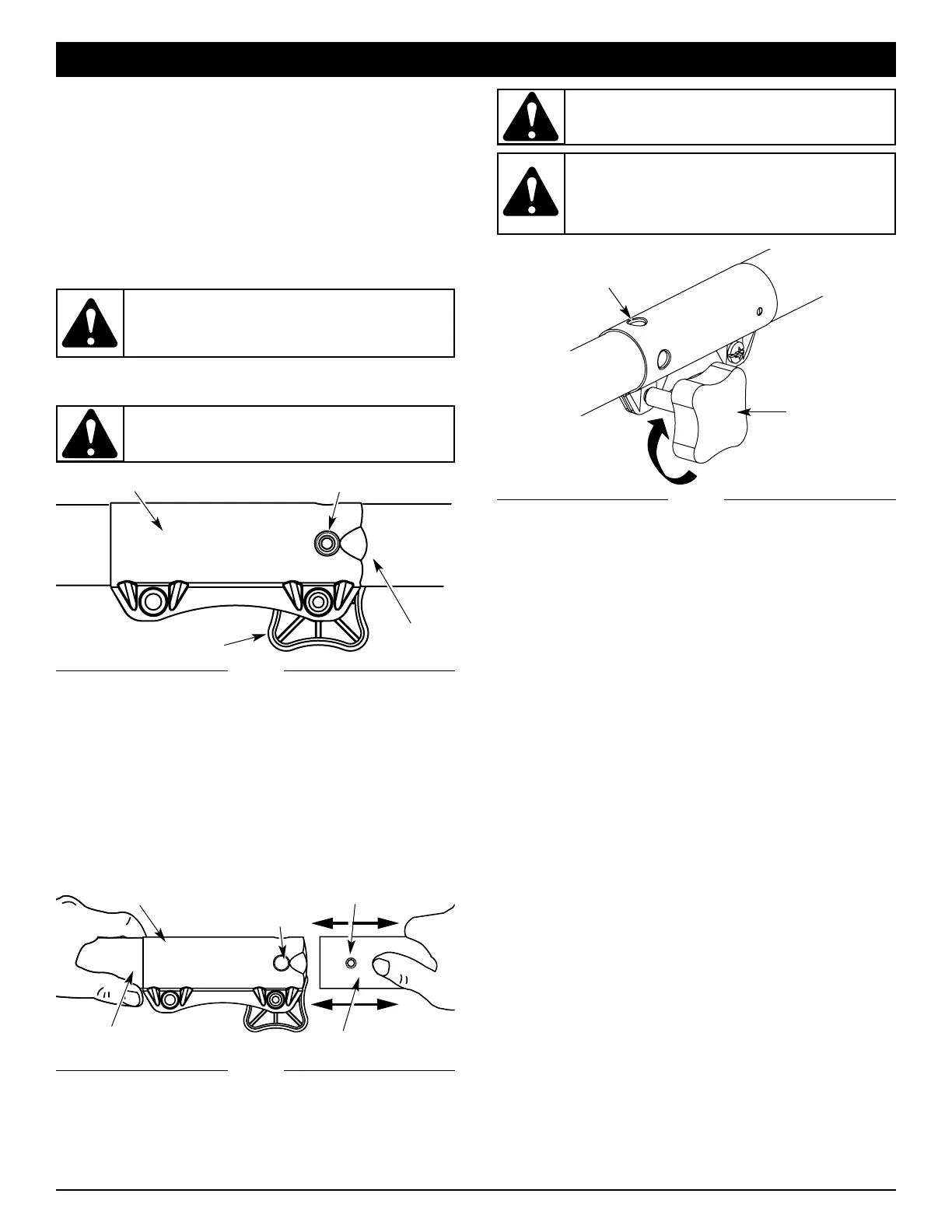

Fig. 16
Fig. 17
Installation de l'accessoire de coupe ou autre
NOTE :
pour faciliter l'installation ou le retrait d'accessoires,
placez l'appareil au sol ou sur un établi.
1. Dévissez le bouton vers la gauche (Fig. 16).
2. Tenez fermement l'accessoire et enfoncez-le tout droit
dans le coupleur EZ-Link
MC
(Fig. 17).
Coupleur EZ-Link
MC
Bouton de déclenchement
Renfonce-
ment-guide
Bouton
Trou principal
Corps de l'arbre
supérieur
Corps de l'arbre
inférieur
Bouton de déclenchement
Coupleur EZ-Link
MC
AVERTISSEMENT : Avant d’utiliser tout
accessoire, veuillez lire et comprendre le manuel
accompagnant l’accessoire. Suivez toutes les
informations relatives à la sécurité qui y figurent.
AVERTISSEMENT : pour éviter des blessures
graves, éteignez l'appareil avant d'enlever ou
d'installer des accessoires.
Retrait de l'accessoire de coupe ou autre
1. Dévissez le bouton vers la gauche (Fig. 16).
2. Appuyez sur le bouton de déclenchement et maintenez-le
enfoncé (Fig. 16).
3. Tenez fermement le corps de l'arbre supérieur et retirez
l'accessoire de coupe ou autre du coupleur EZ-Link
MC
.
MISE EN GARDE : verrouillez le bouton de
déclenchement dans le trou principal et vissez
bien le bouton avant de faire marcher l'appareil.
MISE EN GARDE : l'access-oire de coupe et
autres ajouts du système EZ-Link
MD
doivent utiliser le
trou principal sauf indication contraire de leurs
manuels. L'utilisation du mauvais trou pourrait causer
des blessures graves ou endommager l'appareil.
NOTE : aligner le bouton de déclenchement avec le
renfoncement-guide facilitera l'installation (Fig. 16).
3. Serrez le bouton en le tournant à droite (Fig. 18).
Fig. 18
Trou de coupe de
bordures de 90°
Bouton
Pour couper les bordures à l’aide de la tête d'accessoire de coupe
sur les modèle EZ-Link
MC
, verrouillez le bouton de déclenchement
de l'accessoire de coupe dans le trou de 90° (Fig. 18).
