MTX CT12SW - Specification; Cableado y Conexiones; Conexión Inalámbrica

SPECIFICATION
MODEL CT12SW
Amplifier Type: Class A/B
Frequency Response: 28Hz - 160Hz
Lo-pass xover: 80Hz - 160Hz at
18dB per octave
Inputs: line level and speaker
level full range
Outputs: speaker high level
Hi-pass subsonic filter: 18dB per octave
below 25Hz
Polarity switch: normal (0˚) /
reverse (180˚)
By-pass switch: ON / OFF
Amplifier:
power (continuous) 100 Watts
Driver:
size: 12”
voice coil dia. 1 1/2”
Dimensions:
height 19 7/8”
width 13 3/4”
depth 18 9/16”
Specifications subject to change without notice.
CABLEADO Y CONEXIONES
Apague el subwoofer y el resto
del equipo antes de realizar la
conexión.

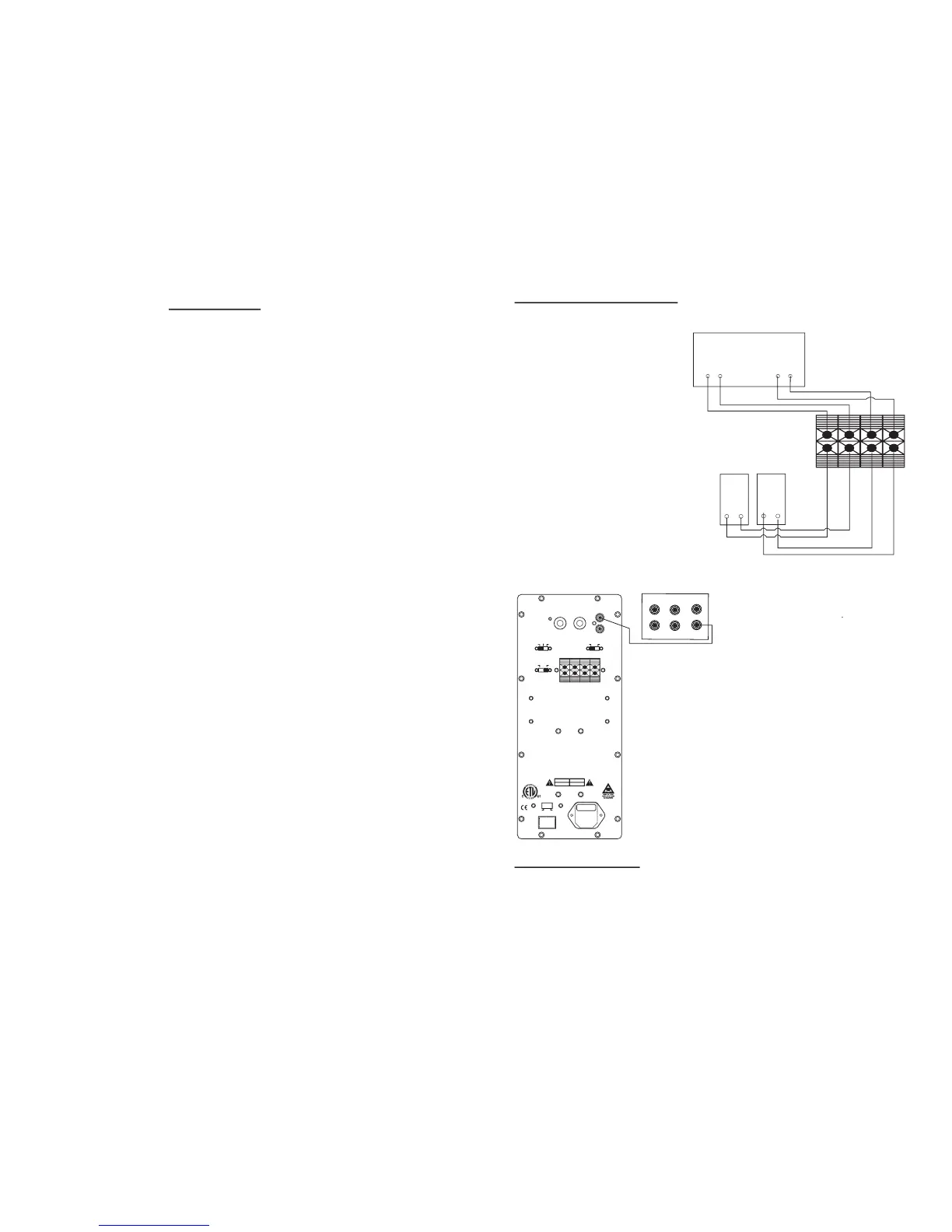

Instalación con entradas a nivel de
bocina.
A) Para amplificadores con un juego
de conexión de bocinas.
Si no cuenta conexión de salida de
preamplificador en el amplificador
o recibidor, el subwoofer se puede
conectar empleando las salidas de
bocina de su equipo. Estas conexiones
se hacen usando cable eléctrico de
calibre 16 o 18 o cable para sistema
de conexión de bocinas. Cuide la
polaridad conectando el rojo (+) al rojo
(+) y el negro (-) al negro (-) para los
canales derecho e izquierdo. Conecte
las terminales de salida de bocina
del amplificador a las terminales de
entrada de bocina del subwoofer y
conecte los bocinas a las salidas de
alto nivel.
B) Para emplearse con preamplifcadores
AN y recibidores que cuentan con
salidas de nivel lineal 5.1
.
Si su preamplificador o recibidor tiene una
salida de “subwoofer” o una salida “LFE”
conecte un cable blindado de la salida
del preamplificador a cualquiera de las
entradas de nivel lineal del subwoofer. Si es
necesario, utilice uno de los adaptadores
RCA de ángulo recto incluídos para
clarificar los cables.
Conexión inalámbrica
Para adaptarlo a funcionamiento inalámbrico, active el transmisor Soundlier Maestro y el
receptor Soundlier MaestroSWR. Con la conexión inalámbrica, los controles del subwoofer
funcionan como si se estuvieran usando las entradas de alto o bajo nivel pero sin cables.
