11. Modo X-Over e controle de frequência (faixa completa) - Estes controles permitem controlar as frequências
reproduzidas para os canais traseiros. Há opções para passa-baixa (LP), faixa completa (FR) ou passa-alta (HP).
No modo LP ou HP, a frequência de crossover pode ser ajustada de 45 Hz a 250 Hz.
12. Interruptor Auto Turn On - Cada modelo possui tecnologia de auto liga permitindo a instalação sem o uso de
um o remoto. Se utilizar um rádio de fábrica ou de pós-venda que não inclua saídas RCA, o amplicador pode
ser conectado à unidade de origem usando um o de alto-falante para a conexão RCA. O interruptor Remote
Turn On, quando colocado na posição “Audio”, permitirá que a unidade se ligue sem a necessidade de
conectar um o remoto. Na posição “Rem”, a unidade exigirá uma conexão remota por o para ligar.
13. Modo de entrada - Pressione o interruptor de botão em modelos multicanais que dizem ao amplicador para
reproduzir no modo 4-CH ou 5-CH (JH7005) ou no modo 2-CH ou 4-CH (JH3004).
14. Nível de entrada - Selecione Pre In se estiver instalando com uma unidade principal que inclua saídas RCA ou
Speaker Level In se estiver instalando com uma unidade principal de fábrica ou unidade principal sem saídas
RCA.
15. EBC - Conexão de entrada para controle de graves externo incluída nos modelos mono e de 5 canais.

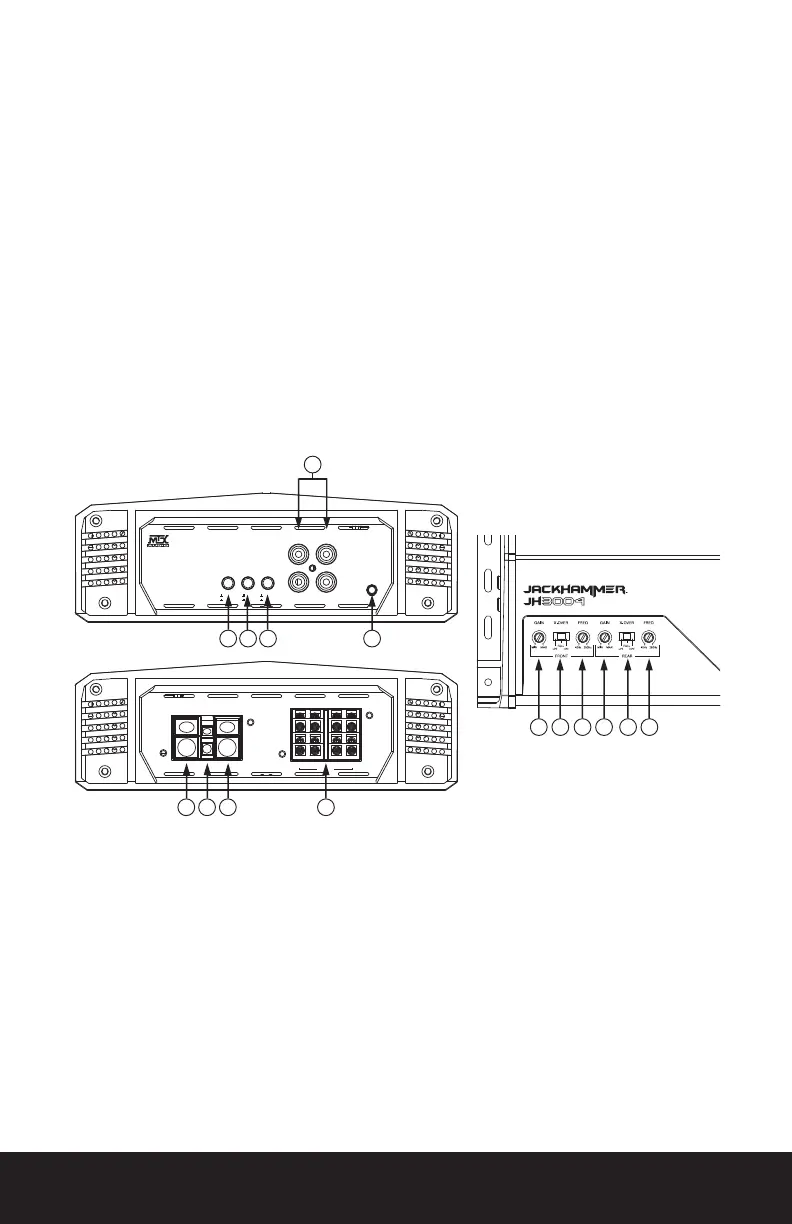

LAYOUT DO PAINEL
JH3004 Layout do painel do amplicador de 4 canais
6 10 1011 6 11
JH3004
AUTO
TURN ON
INPUT
MODE
INPUT
LEVEL
EBC
REM
AUDIO
4CH
2CH
PRE IN
SPK IN
REARFRONT
L CH L CH
R CH R CH
LINE INPUT
GND REM
POWER
INPUT
SPEAKER
OUTPUT
+12V
+ L CH – + R CH –
+ L CH – + R CH –
BRIDGE
FRONT
REAR
12
4 3 2 1
13 14 15
5
