MTX JH15001 - Mono Block Wiring: Multi-Subwoofer

MTX.COM
29

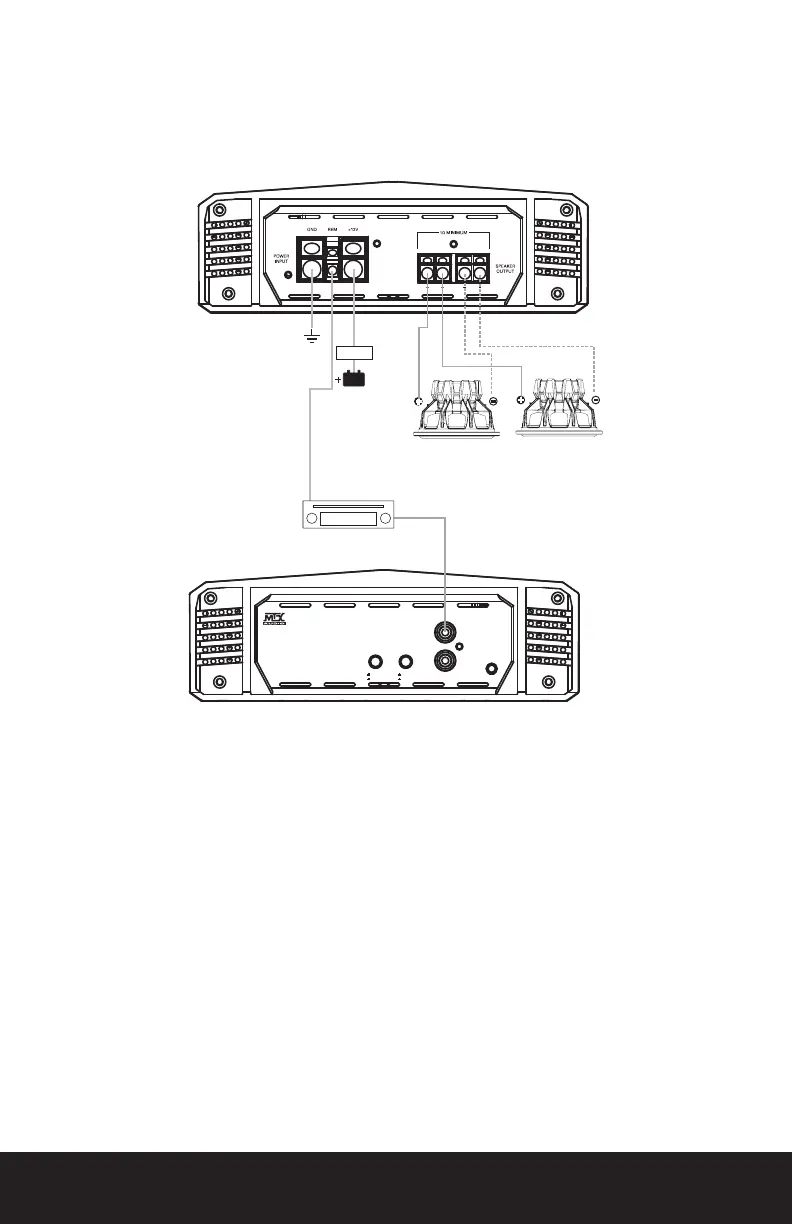

WIRING DIAGRAM
Mono Block Amplier Wiring (Multi-Subwoofer Load)
NOTE: Equivalent parallel woofer load cannot be less than the minimum load rating. These are
monoblock ampliers, not multi-channel ampliers. The minimum load for the JH15001, JH10001 and
JH5001 amplier is 1Ω. The minimum load for the Sub Channel JH7005 amplier is 2Ω.
NOTA: La carga equivalente de woofers paralelos no puede ser menos que el valor nominal de la
carga. Estos son amplicadores de monobloque, no amplicadores multicanal. La carga mínima para
el amplicador JH15001, JH10001 y JH5001 es 1 Ω. La carga mínima para la canal de subwoofer de
amplicador JH7005 es 2 Ω.
OBSERVAÇÃO: A carga paralela equivalente do woofer não pode ser menor que a carga nominal
mínima. Os amplicadores são monobloco e não amplicadores multicanais. A carga mínima do
amplicador JH15001, JH10001 e JH5001 é 1Ω. A carga mínima para o canal de subwoofer do
amplicador JH7005 é 2Ω.
REMARQUE : Une charge de caisson de graves en parallèle ne peut être inférieure à la valeur
nominale minimale de charge. Ce sont des amplicateurs monoblocs et non des amplicateurs
multi-canaux. La charge minimale pour l’amplicateur JH15001, JH10001 et JH5001 est de 1 Ω. La
charge minimale pour le canal du subwoofer de l’amplicateur JH7005 est de 2 Ω.
JH15001
AUTO
TURN ON
INPUT
LEVEL
EBC
L CH
R CH
LINE INPUT
REM
AUDIO
PRE IN
SPK IN
2 Ohm Minimum
Source Unit
Remote Signal
RCA Signal
12V
2 Ohm Minimum
FUSE
