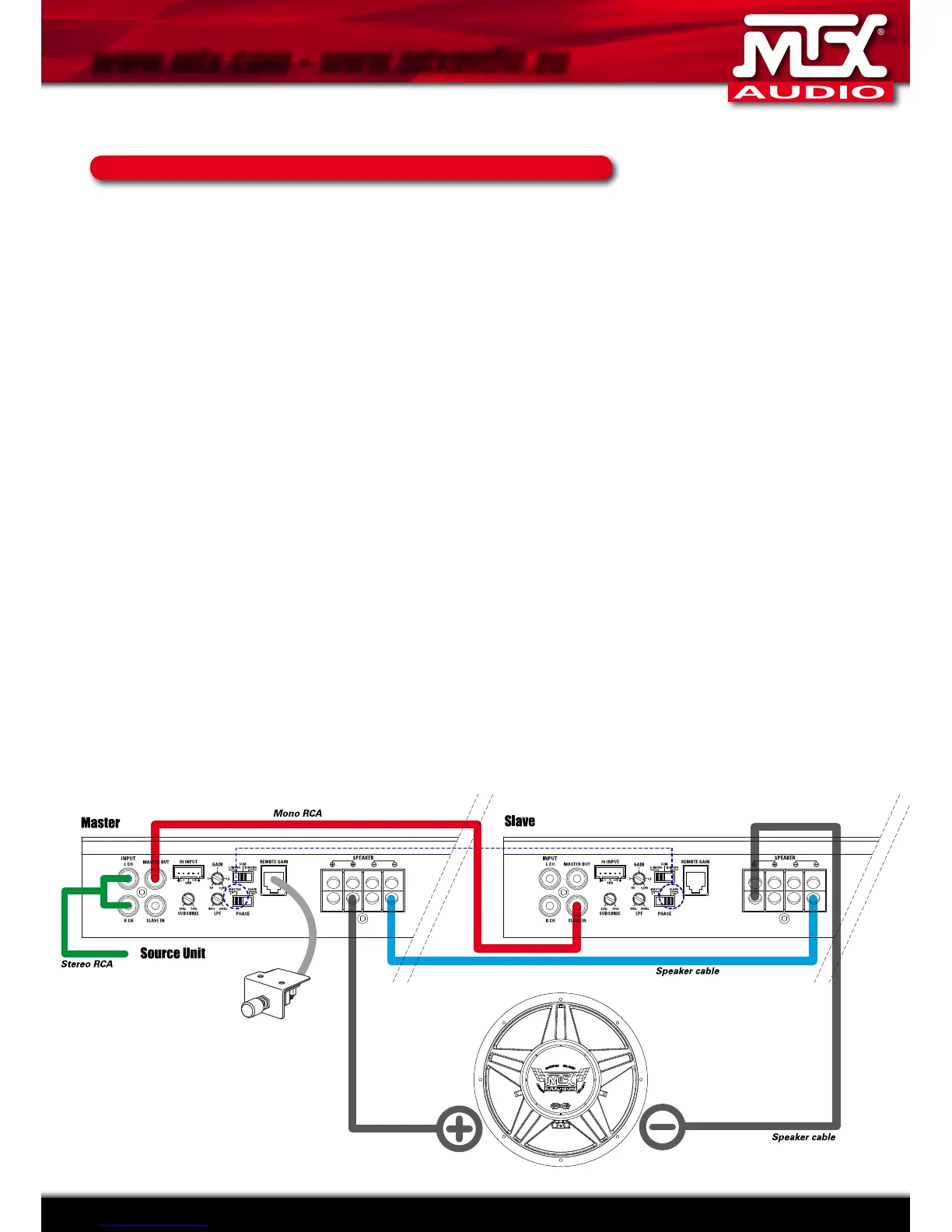

Verlinkung von zwei X3000D Verstärkern (Master/Slave Funktion)
Um extrem hohe Ausgangsleistung zu erreichen (z.B. für SPL Wettbewerbe), können zwei X3000D 'verlinkt' werden.
Zur Vereinfachung hat jede X3000D eine Master/Slave Funktion.
Die minimale Impedanz bei zwei verlinkten X3000D ist 2 Ohm (z.B. zwei 4 Ohm Subwoofer parallel angeschlossen).
1. Entscheiden Sie sich, welche der beiden X3000D ”Master” und welche ”Slave” werden soll.
Stellen Sie den Schalter für den "Master" Verstärker auf Master (0 Grad) und stellen Sie den Schalter für den "Slave"
Verstärker auf Slave (180 Grad).
2. Verbinden Sie das Signal des Radios mit dem RCA Eingang des "Master" Verstärkers.
3. Stellen Sie den Pegel, die Weichen und den Subsoniclter des "Master"-Verstärkers ein. Der Phasenschalter
wird nicht benutzt!
4. Verbinden Sie mit einem Mono-CinchKabel den "Master"-Ausgang des "Master"-Verstärkers mit dem "Slave"-
Eingang des "Slave"-Verstärkers.
**Bemerkung: Der "Slave"- Verstärker wird nicht über die RCA Eingänge angeschlossen. Der "Slave"-Verstärker
erhält sein Signal über den "Slave"- Eingang. Pegel, X-over, Subsoniclter und EBC werden am "Slave"-Verstärker
nicht benötigt. Diese Einstellungen werden vom "Master"-Verstärker kontrolliert.
5. Verbinden Sie die negativen Lautsprecherausgänge beider Verstärker mit einem 6mm Massekabel.
6. Die positiven Lautsprecherausgänge des "Master"-Verstärkers sind die positiven Ausgänge für den/die Subwoo-
fer.
7. Die positiven Lautsprecherausgänge des "Slave"-Verstärkers sind die negativen(!) Ausgänge für den/die
Subwoofer.
