Conectando (strapp) dois amps X3000D (função Master/Slave)
Para obter enormes quantidades de potência para atacar subwoofers (i.e. para competição SPL), dois amps
X3000D podem ser conectados em modo ”strapped”.
Para facilitar esta operação, cada X3000D tem uma função Master/Slave. A minima impedância que pode ser co-
nectada a dois amps X3000D quando usados em modo Master/Slave é 2 Ohm (i.e. dois subs 4 Ohm em paralelo).
1. Decida qual X3000D é o ”Master” e qual X3000D é o ”Slave”. Atenção: O comutador de fase do amp “Master”
deve car em 0 graus, e o do amp “Slave” deve car em 180 graus.
2. Conecte o sinal proveniente da unidade fonte às entradas RCA do amp ”Master”.
3. Ajuste o ganho, x-over e ltro subsónico no amp ”Master”. O comutador de fase não é usado!

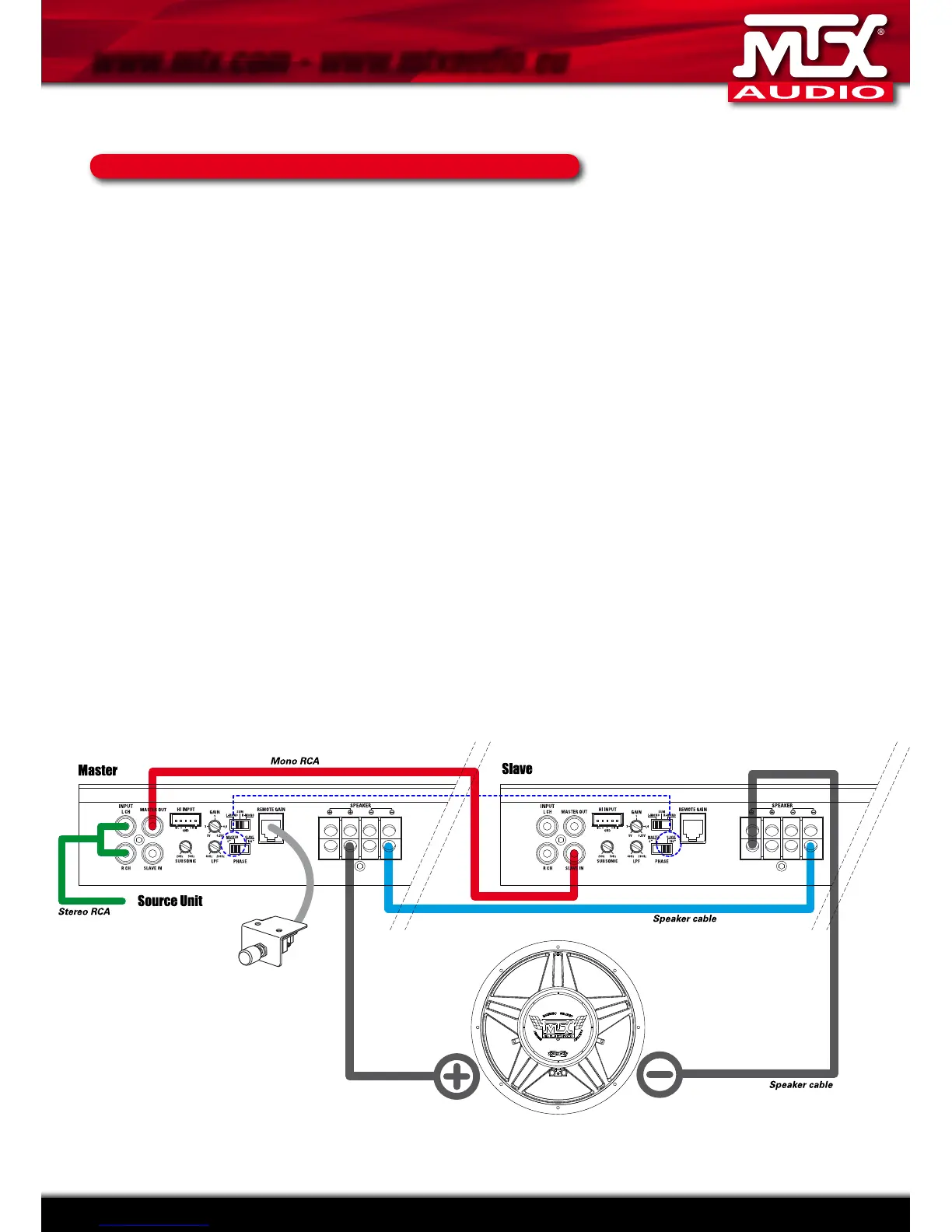

4. Use um cabo mono RCA para conectar a saída Master out do amp ”Master” à entrada Slave in do
amp ”Slave”.
**Nota : O amp ”Slave” NÃO é conectado às entradas RCA. O amp ”Slave” recebe o seu sinal de entrada so-
mente pela conexão Slave in. O ganho, x-over, ltro subsónico e EBC não são usados no amp ”Slave” e serão
controlados pelo the amp ”Master”.
5. Conecte as saídas de ‘speaker’ de ambos os amplicadores usando um cabo ‘massa’ de 10 Gauge.
6. A saída ‘speaker’ positiva do amp ”Master” é a ligação positiva de ‘speaker’ para o/os subwoofer(s).
7. A saída ‘speaker’ positiva do amp ”Slave” é a ligação negativa(!) de ‘speaker’ para o/os subwoofer(s).
