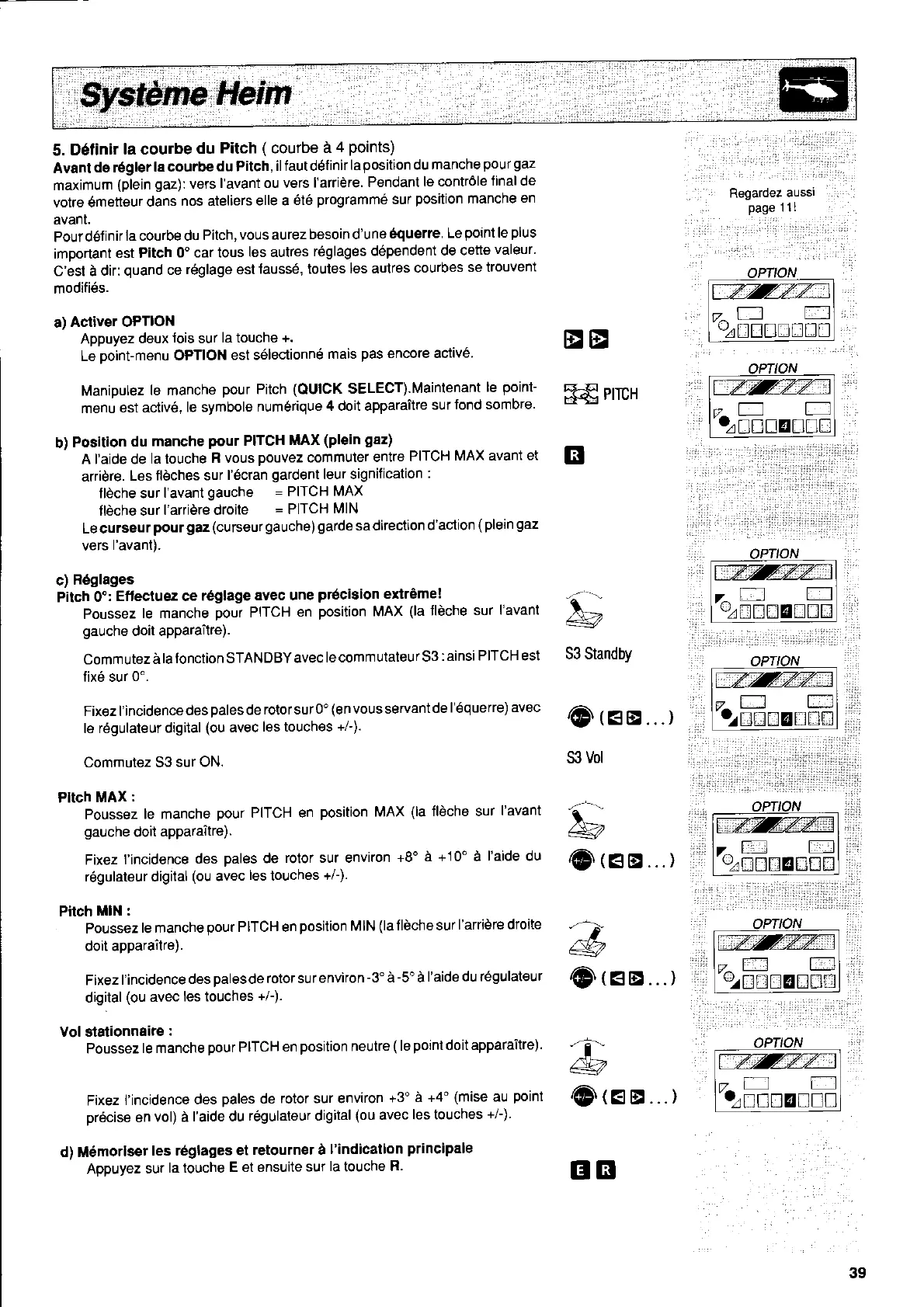

5.
Dötinir
la courbe
du
Pitch
(
courbe
ä
4
points)
Avant de
169ler
la courbe
du Pitch,
ilfaut detinir
la
position
du
manche
pour
gaz
maximum
(plein
gaz):
vers
I'avant ou
vers I'arriere.
Pendant
le contrÖle
finalde
votre Ömetteur
dans
nos ateliers
elle a
6te
programme
sur
position
manche
en
avant.
Pour d6linir
ia courbe du
Pitch,
vous aurez besoin
d'u
ne Öquerre
Le
point
le
plus
important
est Pitch
O'car tous
les autres
r6glages
dependent
de cette
valeur'
C'est ä
dir:
quand
ce
reglage est
fauss6, toutes
les aulres
courbes
se trouvent
modifi6s.
a)
Activer
OPTION
Appuyez deux
fois
sur
la touche
+.
Le
point-menu
OPTION
est s6lectionn6
mais
pas
encore active
Manipulez
le
manche
pour
Pitch
(OUICK
SELECT).Maintenant
le
point-
menu
est activ6,
le symbole
numerique
4 doit apparaitre
sur lond
sombre'
b)
Position
du
manche
pour
PITCH
MAX
(plein
gaz)
A I'aide de
la touche
B vous
pouvez
commuler
entre
PITCH
MAX avant
et
arriöre.
Les
flöches sur
l'6cran
gard€nt
leur signification
:
flöche sur
l'avant
gauche
=
PITCH
MAX
flöche sur
I'arriöre droite
=
PITCH
MIN
Le
curseur
pour gaz
(curseur gauche)
garde
sa direction
d'action
( plein
gaz
vers
I'avant).
c) Röglages
Pitch
O':
Eftectuez ce
reglage
avec une
precision
extrÖme!
Poussez
le manche
pour
PITCH
en
position
MAX
(la
lldche
sur
l'avant
gauche
doit
apparaitre).
Commutez
ä
lafonction STANDBY
avec
le commutateur
53:ainsiP|TCH
est
fix6 sur
0'.
Fixez l'incidence
des
pales
de
rotor sur0'
(en
vous servant
de
l'6querre)
avec
le regulateur
digital
(ou
avec
les touches
+/-).
Commutez
53
sur ON.
Pltch
MAX
:
Poussez
le manche
pour
PITCH en
Position
MAX
(la
fldche sur
l'avant
gauche
doit apParaitre).
Fixez
I'incidence
des
pales
de
rotor sur environ
+8'
ä +10' ä
I'aide du
r6gulateur digital
(ou
avec
les
touches
+/-).
Pitch
MIN :
Poussez
le manche
pour
PITCH en
position
MIN
(la
lldche sur
I'arriÖre droite
doit apparaitre).
Fixez
l'incidence
des
palesde
rotorsurenviron
-3"
ä
-5'ä
I'aide du
r6gulateur
digital
(ou
avec
les touches
+f).
Vol stationnaire
:
Poussez
le manche
pour
PITCH
en
position
neutre
(
le
point
doit apparaitre)'
Fixez
l'incidence
des
pales
de
rotor sur environ
+3"
ä +4'(mise
au
point
pr6cise
en
vol) ä
I'aide du
regulateur digital
(ou
avec
les touches
+/-)
d)
M6morlser
les regtages
et
retourner ä
I'indicalion
principale
Appuyez
sur
la touche
E et ensuite
sur
la
louche
R.
{-
&
