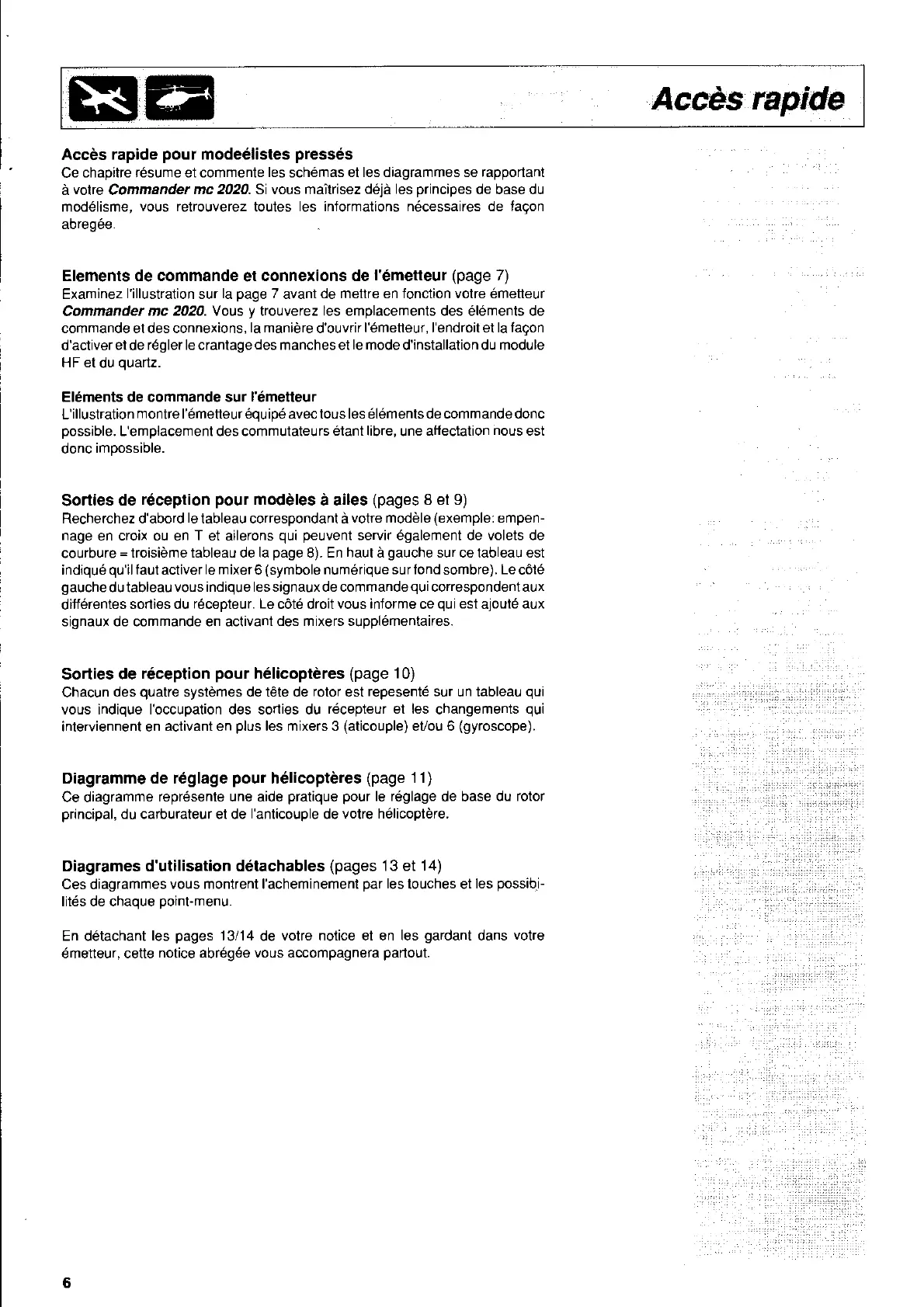

H3
Accös
rapide
pour
mode6listes
press6s
Ce
chapitre r6sume et commente
les
schemas
et les diagrammes se rapportant
ä
volte
Commander
mc 2020. Si vous maitrisez d6jä
les
principes
de base du
mod6lisme, vous
retrouverez
toutes
les informations necessaires de taqon
abregee.
Elements de commande et connexions de
l'6metteur
(page
7)
Examinez
l'illustration
sur
la
page
7
avant
de mettre en fonction votre 6metteur
Commander
mc 2020. Vous
y
trouverez les emplacements des 6l6ments de
commande et des connexions,
la maniöre d'ouvrir l'6metteur, I'endroit et la faSon
d'activeretde
169ler le crantagedes manches et
le mode
d'installation du
module
HF
et du
quartz.
Eldmenls de commande sur
l'emelteur
L'illustration
montre l'6metteur6qui06 avectous les 6l6ments de commande donc
possible.
L'emplacement des commutateurs etant
libre, une atfectation nous est
donc
impossible.
Sorties
de
reception
pour
modöles
ä ailes
(pages
8 et 9)
Recherchez d'abord
le
tableau correspondant ä
votre modöle
(exempler
empen-
nage en croix ou en
T
et ailerons
qui
peuvent
servir 6galement de volets de
courbure
=
troisiöme
tableau de la
page
8). En haut ä
gauche
sur ce tableau est
indiqu6
qu'ilfaut
activer
le mixer
6
(symbole
numerique sur fond sombre). Le cö16
gauche
du tableau
vous indique les signaux de commande
qui
correspondent aux
ditf6rentes
sorties du
recepteur. Le
cöt6 droit
vous informe ce
qui
est ajoute aux
signaux de commande en activant
des mixers suppl6mentaires.
Sorties de
r6ception
pour
h6licoptöres
(page
10)
Chacun des
quatre
systömes de tote de
rotor
est
repesente
sur un tableau
qui
vous indique l'occupation des sorties du
r6cepteur et les changements
qui
interviennent en activant
en
plus
les mixers 3
(aticouple)
evou 6
(gyroscope).
Diagramme de r6glage
pour
h6licoptöres
(page
1 1)
Ce diagramme
repr6sente une aide
pratique pour
le r6glage
de
base du rotor
principal,
du carburateur et de
l'anticouple
de
votre h6licoptöre.
Diagrames d'utilisalion d6tachables
(pages
13 et 14)
Ces diagrammes
vous montrent I'acheminement
par
les
louches
et les
possibi-
lit6s de chaoue ooint-menu.
En detachant
les
pages
13/14
de
volre notice et en les
gardant
dans
votre
6metteur, cette
notice
abregöe
vous accompagnera
partout.
