Bedienungsanleitung Antriebssatz „Cularis“
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de Seite 2/2
Anl
e
it
u
n
g
Antri
ebssa
tz
„Cu
l
a
ri
s
“
#
8
2
5993
(0
7-
0
9
-2
8
/
DAMA
)
Irrt
u
m
u
n
d
Än
de
r
u
n
g
v
o
r
be
h
a
lt
e
n!
©
M
U
LTIPLEX
! Diese Bedienungsanleitung ist Bestandteil des
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit
aufzubewahren und bei der Weitergabe des Produktes an
Dritte mitzugeben.
1. EINLEITUNG
Unser Antriebssatz „Cularis“ # 33 2633 bringt die Cularis
und vergleichbare Segler mit den empfohlenen Antriebs-
akkus sechs- bis achtmal, mit kraftvoller Steigleistung, auf
eine gute Ausgangshöhe für ausgedehnte Thermikflüge.
2. INHALT / ERSATZTEILE
• 1 Himax C 3522-0700 # 33 3025
• 1 Regler MULTIcont BL-37/II
# 7 2276
• 1 Mitnehmer, Blatthalter und Spinner ∅55mm
# 73 3183
• 2 Klappluftschraubenblätter 12“ x 6“ # 73 3173
• Diverse Kleinteile zur Montage im Modell
3. TYPISCHE BETRIEBSDATEN
ANTRIEBSSATZ „CULARIS“
3S LiPo / Prop: 12“ x 6“ Stromaufnahme: ca. 22,0 A
Empfohlener Antriebsakku:
MULTIPLEX Li-BATT BX 3/2100 # 15 7131
MULTIPLEX Li-BATT BX 3/2500 # 15 7191
Verwenden Sie den beiliegenden Motor Himax
C 3522-0700, in Verbindung mit den empfohlenen Luft-
schrauben, nicht mit mehr als 3S LiPo oder 9 NiXX
Zellen!
4. SICHERHEITSHINWEISE
Der Antriebssatz „Cularis“ ist ausschließlich für die Ver-
wendung im Modellbau vorgesehen. Unsachgemäßer
Gebrauch kann zu schwerwiegenden Verletzungen
führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und der Luftschraube
• Entfernen Sie vor Einschalten des Antriebes alle be-
weglichen Gegenstände aus dem Ansaugbereich der
Luftschraube
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe der laufenden Luftschraube
• Den Motor niemals in der Hand anlaufen lassen
• Stoppen Sie den Motor sofort, falls Vibrationen auftre-
ten. Klären Sie vor dem nächsten Anlauf die Ursachen
für die Vibrationen, ggf. müssen Sie die Luftschrauben-
blätter wuchten
• Achten Sie auf ausreichende Kühlung der Antriebsein-
heit und behindern Sie die Luftzirkulation nicht

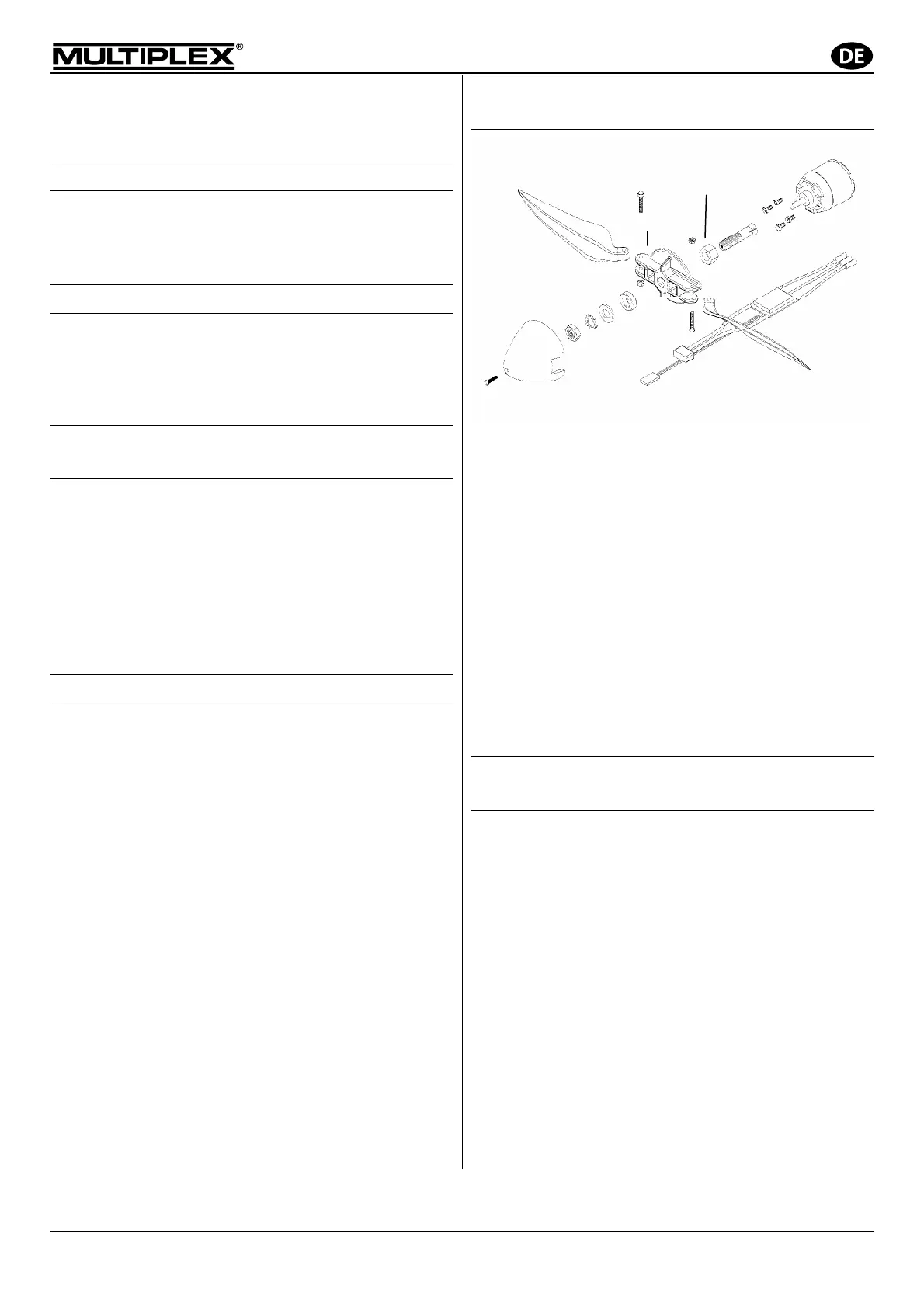

5. MONTAGE DES
ANTRIEBSSATZ „CULARIS“
1. Verschrauben Sie den Motor mit dem Motorspant Æ
Achten Sie darauf, dass der Motor frei drehen kann.
Achten Sie bei der Verlegung der Motorkabel darauf,
dass diese nicht mit dem rotierenden Motor in
Berührung kommen.
2. Mitnehmer mit Sechskant-Spannring auf die Motorwelle
schieben
3. Klappluftschrauben mit den beiliegenden Schrauben
und Stopmuttern am Blatthalter befestigen, die
Klappluftschraubenblätter müssen sich leicht bewegen
lassen
4. Blatthalter mit den befestigten Klappluftschrauben-
blättern auf den Mitnehmer schieben und mit der
Distanzscheibe, der Unterlegscheibe, der Zahnscheibe
und der Sechskant-mutter auf den Mitnehmer
befestigen
5. Spinner mit Schraube auf den Mitnehmer schrauben
6. INBETRIEBNAHME DES
ANTRIEBSSATZ „CULARIS“
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors
2. Das BEC des beiliegenden Reglers MULTIcont BL-
37/II kann die Stromversorgung der sechs Servos
der Cularis nicht sicherstellen und muss in dieser
Anwendung deaktiviert werden.
Ziehen Sie dazu das rote Kabel, nach vorsichtigem Lö-
sen der Verriegelungsnase, aus der UNI-Anschluss-
buchse des Reglers und isolieren Sie das Kabel mit-
samt dem herausgezogenen Stecker.
3. Verwenden Sie einen separaten Empfängerakku zur
Empfängerstromversorgung. Wir empfehlen unseren
E-Akku NiMH 4/1800-AA-2L (MP) # 15 6010.
4. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger
5. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS“ steht
6. Verbinden Sie den Antriebsakku mit dem Regler
Spinner
Blatthalter
Mitnehmer
Sechskant-Spannring
