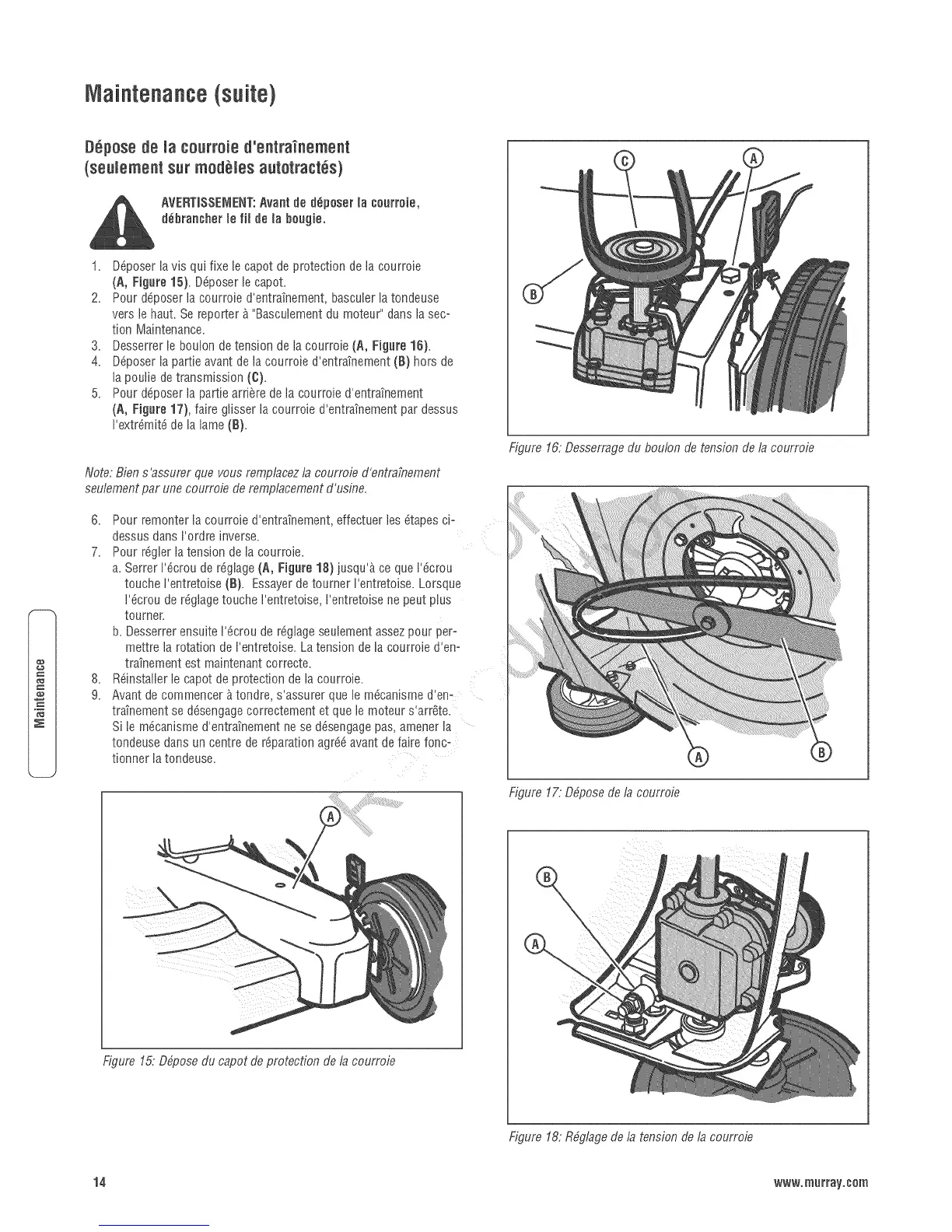

Maintenance (suite)
.E
ggpose de la courroie d'entra'inement
(seuiementsur modules autotractgs)
AVERTiSSEMENT:Avantde ddposerla courroie,
ddbrancherle fit de la bougie,
1. D6poser la vis qui fixe le capot de protection de la courroie
(A, Figure 15). Ddposer le capot.
2. Pour ddposer la courroie d'entraTnement, bascuier la tondeuse
vers le haut. Se reporter b."Basculement du moteur" dans la sec-
tion Maintenance.
3. Desserrer le boulon de tension de la courroie (A, Figure 16}.
4. D6poser la partie avant de la courroie d'entraTnement (B) hors de
la pouiie de transmission (C).
5. Pour ddposer la partie arriere de la courroie d'entraTnement
(A, Figure 17), faire giisser la courroie d'entraTnement par dessus
I'extremitd de la lame (B).
Note:Biens'assurer que vousremplacezla courmie d'entrafnement
seulementpar une courroiederemplacementd'usine,
6,
7.
8,
9.
Pour remonterla courroie d'entraTnement,effectuerlesStapesci=
dessusdansI'ordre inverse.
Pour reglerla tension dela courroie.
a=SerrerI'ecrou de rdglage(A, Figure18) jusqug, ce que I'ecrou
toucheI'entretoise(B). Essayerdetourner I'entretoise.Lorsque
I'ecroude reglagetouche I'entretoise,I'entretoisene peutplus
tour[leE
b. DesserrerensuiteI'ecrou de rdglageseulementassezpour per-
mettrela rotationdeI'entretoise.Latensiondela courroied'en=
traTnementest maintenantcorrecte.
Reinstallerle capotde protectionde la courroie.
Avantdecommencer_.tondre,s'assurer que le mdcanismed'en-
traTnementse desengagecorrectementetque le moteurs'arrete.
Si le mecanismed'entraTnementnese ddsengagepas, ameneria
tondeusedans uncentrede reparationagredavantdefaire fonc-
tionner latondeuse.
Figure16:Desserragedu boubn de tensionde la courroie
Figure17:Ddposedela courroie
Figure15:Ddposedu capotdeprotectionde la courroie
Figure18:Rdglagedela tensionde la courroie
