AVERTISSEMENT: Avant tout montage ou maintenance
de la tondeuse, débrancher le fil de la bougie.
NOTE: Dans ce livret d'instructions, la droite et la gauche décrivent
l'emplacement d'une pièce avec l'opérateur se tenant debout derrière le
guidon.
Déballage
La tondeuse a été entièrement montée à l'usine. Lorsque la tondeuse a
été placée dans le carton, le guidon a été placé en position de range-
ment. Pour placer lle guidon en position de fonctionnement, suivre les
étapes ci-dessous.
Guidon
1. Sortir la tondeuse du carton.
2. Retirer le matériau d'emballage autour de la tondeuse et du
guidon.
3. Pour tous les modèles, à l'exception des modèles grandes roues,
remonter le guidon inférieur (A, Figure 1). S'assurer que le
guidon inférieur se trouve entre les languettes de verrouillage (B).
Serrer les écrous à oreilles inférieurs (C).
NOTE: Pour les modèles M2255FC, M2255HFC & MP2265FC, s'assurer
que le guidon inférieur se trouve dans le trou le plus bas. Voir "Hauteur
du guidon".
Pour les modèles grandes roues, déposer l'écrou à oreille
(A, Figure 2) et le boulon (B) de chaque support du guidon (C).
Lever le guidon inférieur (D) et le fixer avec le boulon et l'écrou à
oreilles déposés.
4. Placer le guidon supérieur (D, figure 1) en position de fonction-
nement (droite). Serrer les écrous à oreilles supérieurs (E).
NOTE: La hauteur du guidon peut être réglée pour le confort de
l'opérateur. Voir "Hauteur du guidon".
ATTENTION: Soyez prudent lorsque vous pliez ou levez le guidon. Ne
pas endommager les câbles. Un câble qui est tordu ne fonctionne pas
correctement. Avant d'utiliser la tondeuse, remplacer un câble tordu ou
endommagé.
5. Maintenir le levier d'arrêt moteur contre le guidon. (Se référer à la
section intitulée "Levier d'arrêt moteur".) Tirer doucement sur la
poignée du lanceur (A, Figure 2). Pour fixer la poignée du lanceur
sur le guide de la corde (B), entortiller la corde au travers du
guide de corde monté sur le côté droit du guidon.
A

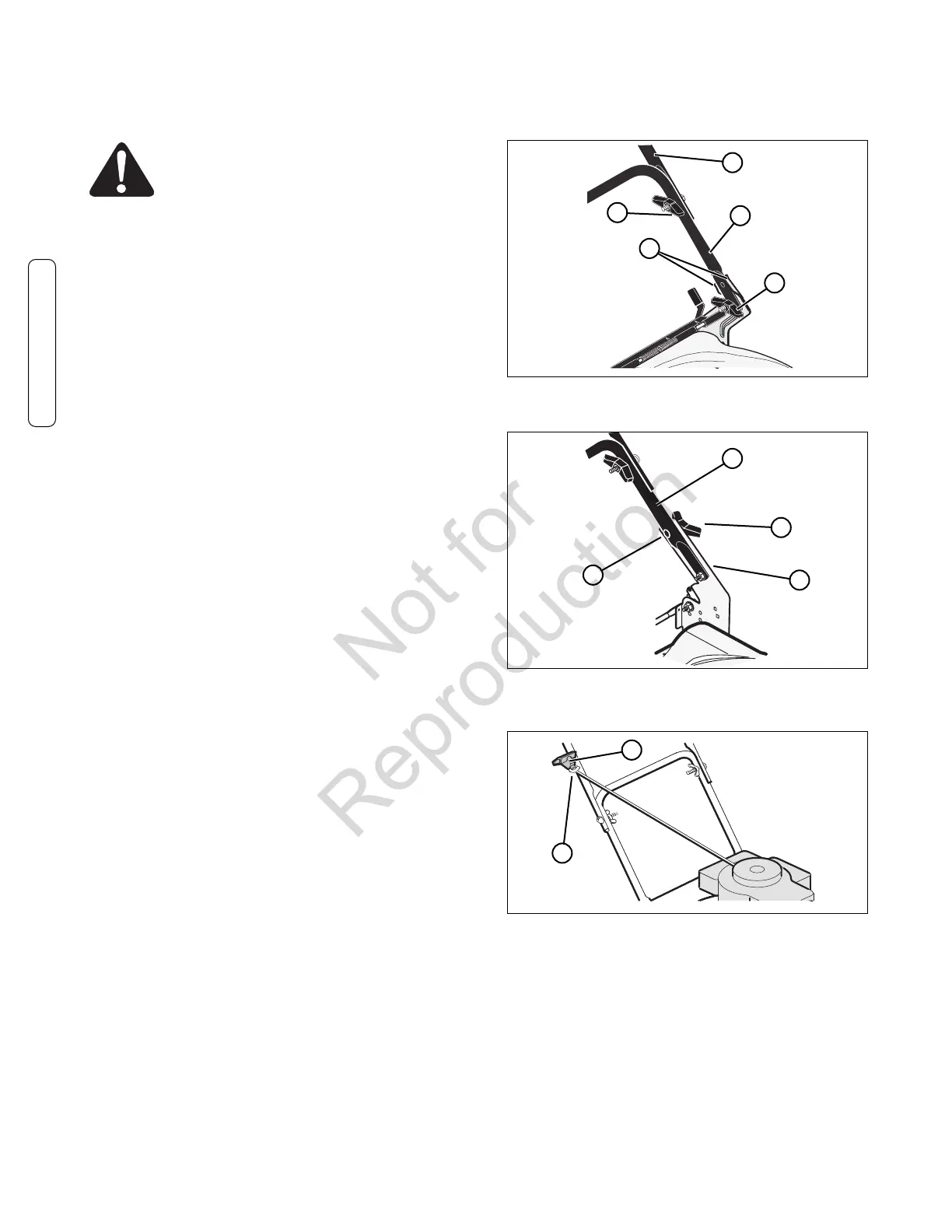

Figure 1: Déploiement du guidon
Préparation
C
B
D
E
Figure 3: Fixation de la manette de démarrage par recul.
A
B
A
Figure 2: Déploiement du guidon (seulement sur modèles grandes
roues)
B
Préparation
D
C
