Montage du bac à herbe (pas sur tous les modèles)
Note: Sur certains modèles, le déflecteur d'évacuation monté latérale-
ment est temporairement fixé (pour le transport) à l'arrière de la ton-
deuse. Avant d'assembler le bac à herbe, déposer le déflecteur
d'évacuation monté latéralement.
1. Faire glisser le cadre tubulaire (A, Figure 7) dans les extrémités
des tubes support (B). S'assurer que le cadre est complètement
inséré dans les tubes support.
2. S'assurer que la poignée (A, Figure 8) se trouve à l'extérieur du
bac à herbe.
3. Fixer d'abord les pinces (B, Figure 8) sur les côtés du cadre (C).
Fixer ensuite les pinces à la partie supérieure et la partie
supérieure du cadre.
4. Fermer l'enveloppe supérieure élastique (A, Figure 9). Lors du
fonctionnement de la tondeuse, l'enveloppe supérieure élastique
supérieur devra être en position fermée.
Préparation
B

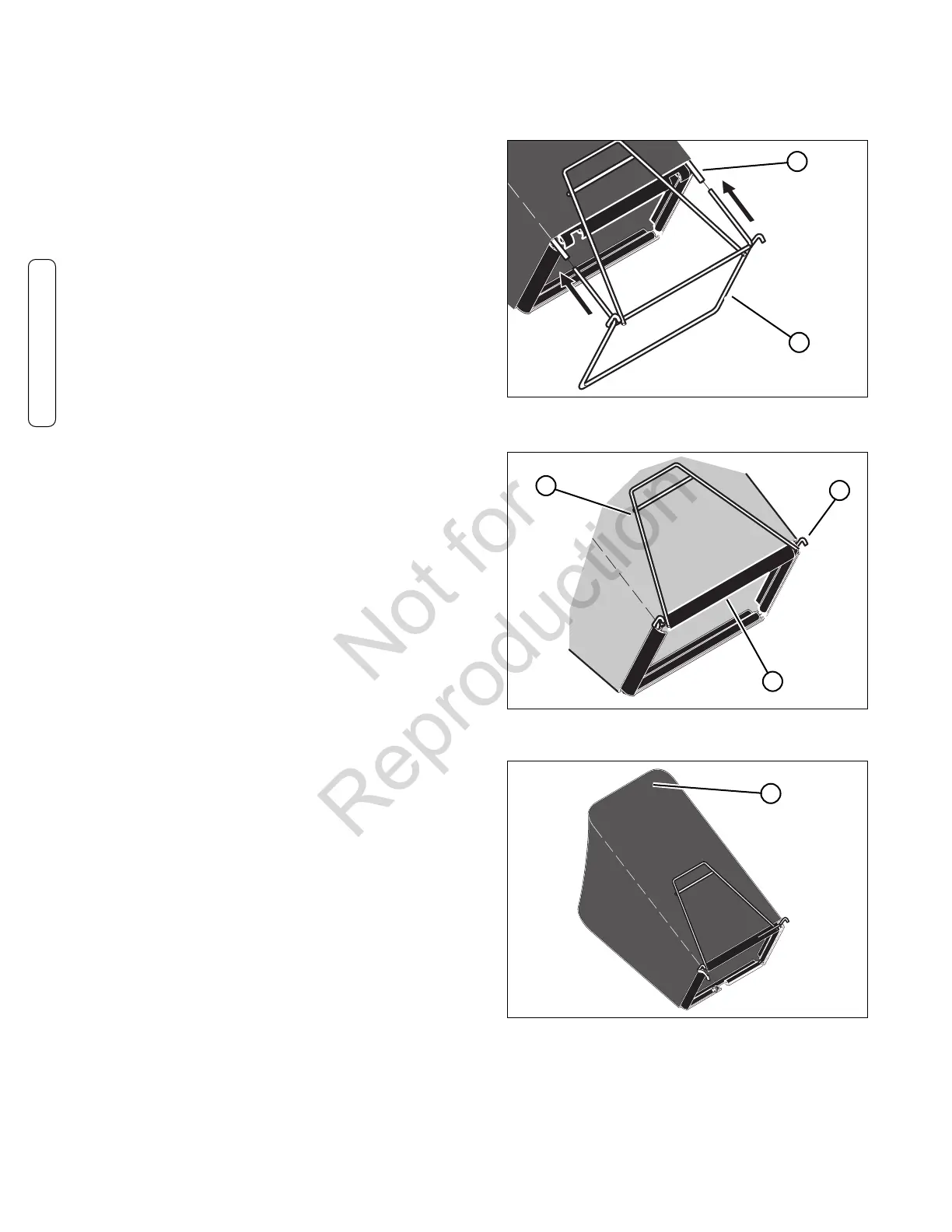

Figure 7: Mise en place du cadre tubulaire
A
B
Figure 8: Mise en place des pinces sur le bac à herbe
A
Figure 9: Fermeture de l'enveloppe supérieure élastique
A
C
Préparation (suite)
