Murray MD2250FC - Hauteur du Guidon

5
Hauteur du guidon (Modèle MD2250FC)
1. Déposer les écrous à oreilles (A, Figure 4) et les boulons (B) des
supports droit et gauche du guidon (C).
2. Pour lever le guidon, placer le guidon inférieur (A, Figure 5) en
position haute (B).
3. Pour abaisser le guidon, placer le guidon inférieur en position
basse (C).
4. Fixer le guidon inférieur sur les supports du guidon avec les
boulons et écrous à oreilles déposés à l'étape 1.
Hauteur du guidon (Modèles M2255FC, M2255HFC &
MP2265FC)
1. Déposer les écrous à oreilles (A, Figure 4) et les boulons (B) des
supports droit et gauche du guidon (C).
2. Placer le guidon inférieur (A, Figure 5a) dans le trou le plus bas
(C).
Note : Ne pas monter le guidon inférieur dans le trou le plus haut (B) .
3. Fixer le guidon inférieur aux supports du guidon avec les boulons
et écrous à oreilles déposés à l'étape 1.
Hauteur du guidon (Modèles grandes roues)
1. Déposer les écrous à oreilles (A, Figure 6) et les boulons (B) des
supports droit et gauche du guidon (C).
Note: Ne pas déposer le jeu inférieur de boulons et d'écrous fixant le
guidon inférieur.
2. Pour lever le guidon, placer le guidon inférieur (D, Figure 6) à un
trou de réglage plus haut (E).
3. Pour abaisser le guidon, placer le guidon inférieur à un trou de
réglage plus bas.
4. Replacer les boulons et écrous à oreilles déposés à l'étape 1, en
les serrant fermement.
Préparation
B

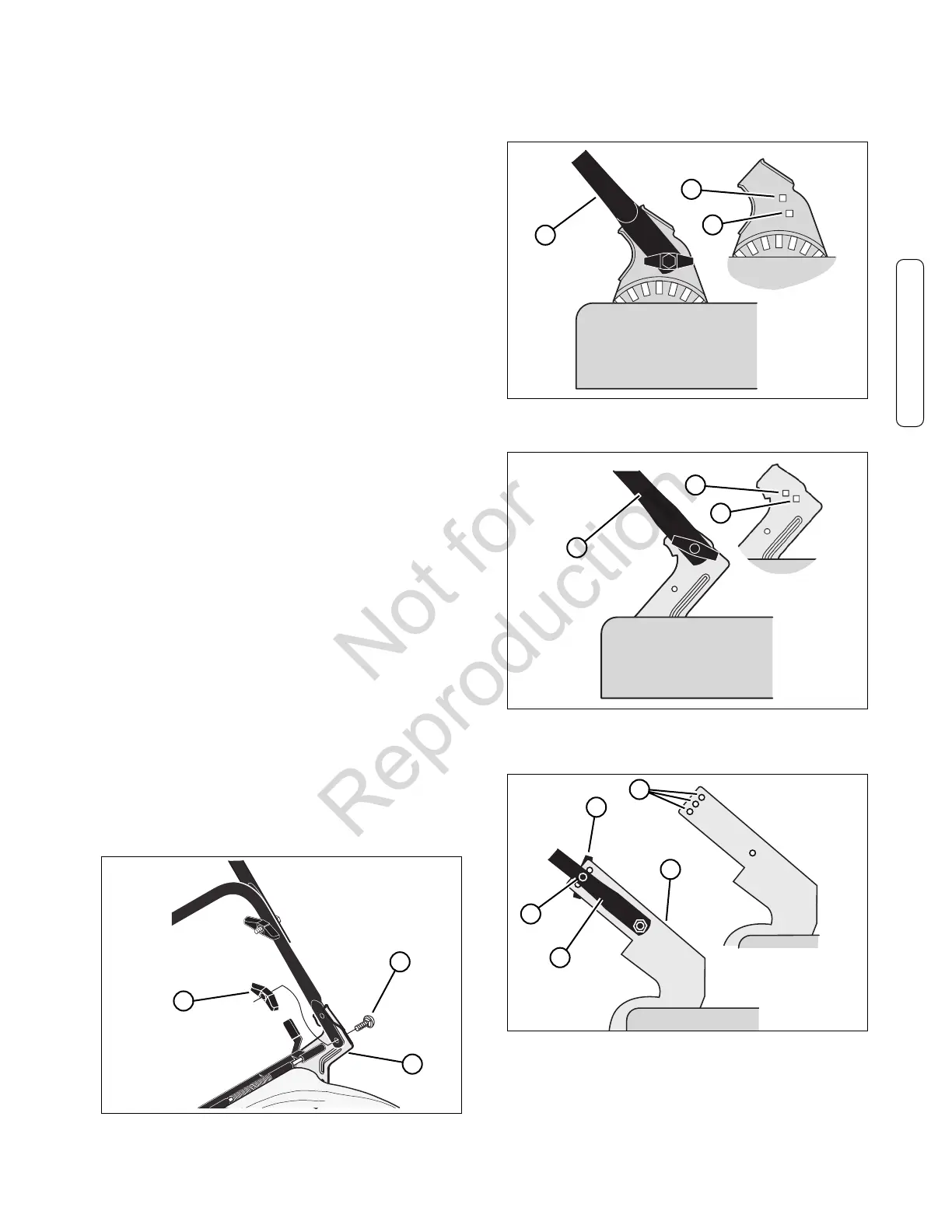

Figure 4: Dépose de la quincaillerie de réglage du guidon
C
A
C
Figure 5a: Positions du guidon (Modèles M2255FC, M2255HFC &
MP2265FC)
A
B
Figure 6: Positions du guidon (Modèles grandes roues)
A
Préparation (suite)
B
C
D
E
B
Figure 5: Positions du guidon (Modèle MD2250FC)
A
C
