6 www.murray.com
1
2
3
5
4
6
9
14
13
12
17
16
15
8
7
11
10

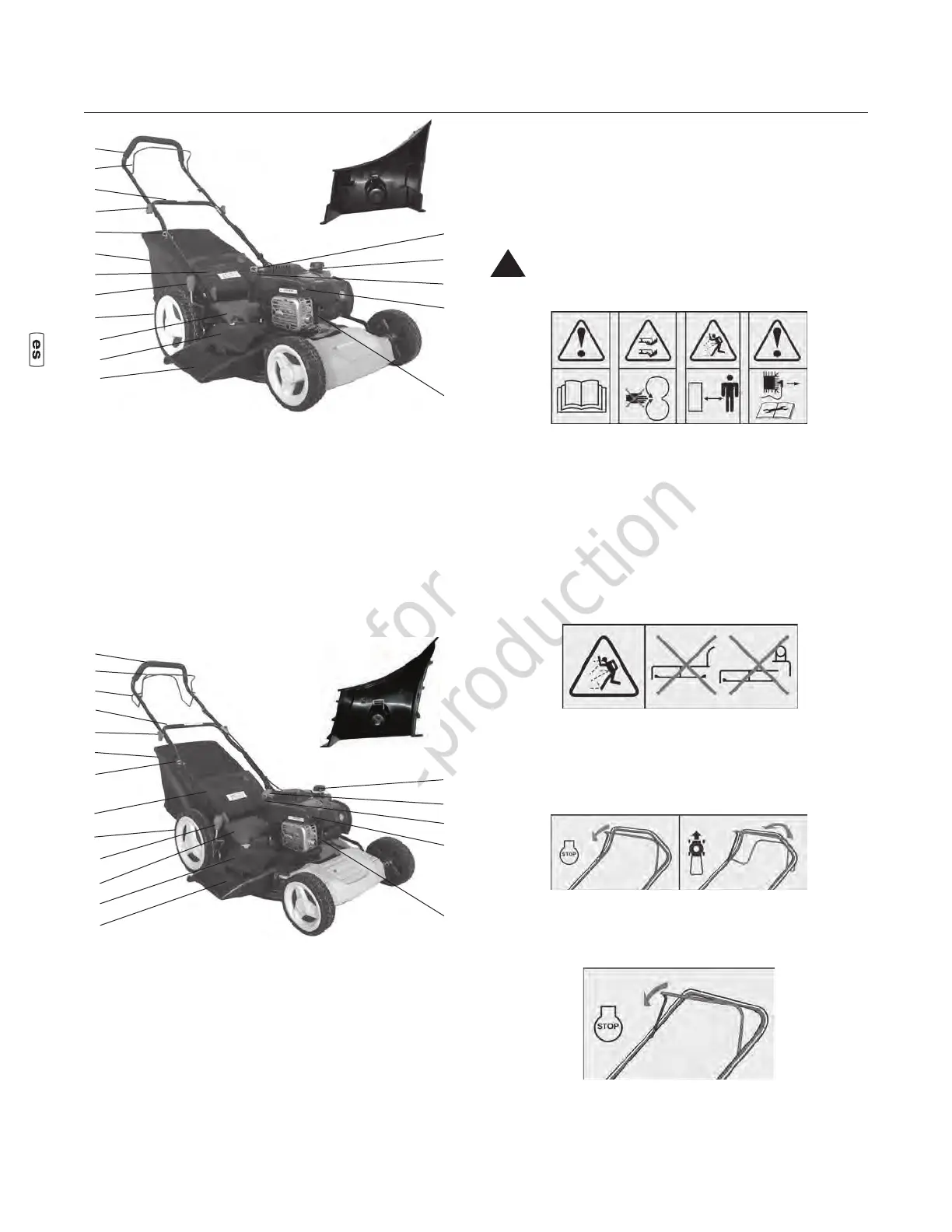

1. Manija superior 2. Palanca de control de parada del motor
3. Manija inferior 4. Perilla de la manija
5. Guía de la cuerda 6. Bolsa para césped
7. Puerta posterior 8. Palanca de ajuste de altura de corte
9. Rueda 10. Cubierta
11. Cubierta de descarga lateral
14. Motor 15. Tapa del aceite
16. Tapa de combustible 17. Manija de la cuerda de arranque
Incluye A: Tapón de abono
Figura 6. Modelo: MP675RMD21H
A
1
2
4
6
5
7
9
15
14
11
18
17
1. Manija superior 2. Palanca de accionamiento autopropulsado
3. Palanca de control de parada del motor 4. Manija inferior
5. Perilla de la manija 6. Bolsa para césped
7. Guía de la cuerda 8. Puerta posterior
9. Rueda 10. Palanca de ajuste de altura de corte
11. Cubierta 12. Cubierta de descarga lateral
15. Motor 16. Tapa del aceite
17. Manija de la cuerda de arranque 18. Tapa de combustible
Incluye A: Tapón de abono
Figura 7. Modelo: MX675RMD22H
8
12
13
16
3
10
A
4. Símbolos y advertencias
Los símbolos se utilizan en este manual para atraer su
atención sobre posibles riesgos. Los símbolos de seguridad
y las explicaciones que los acompañan deben comprenderse
de manera completa. La advertencia en sí misma no evita
los riesgos y no puede ser un sustituto de los métodos
adecuados para evitar accidentes.
El símbolo de alerta de seguridad se usa para
peligros que pueden producir lesiones corporales.
A1 Lea el manual del operador antes de intentar
operar el cortacésped.
A2 Para evitar lesiones o la muerte, mantenga las manos y
pies lejos de la cubierta del cortacésped en todo momento
durante el funcionamiento.
A3 Para evitar lesiones a otros, no utilice el equipo cuando
hay otras personas, especialmente niños, alrededor.
A4
Desconecte la cubierta de la bujía antes de realizar la
reparación.
B1 Para evitar lesiones causadas por objetos arrojados, no
opere el cortacésped a menos que todos los componentes
de trituración, descarga o ensacado estén colocados en su
lugar adecuado.
C1 Suelte la palanca para detener el motor.
C2 Acople la palanca para el accionamiento autopropulsado.
D1 Suelte la palanca para detener el motor.
!
A1 A2 A3 A4
B1
C1 C2
D1
