6 www.murray.com
1
2
3
5
4
6
9
14
13
12
17
16
15
8
7
11
10

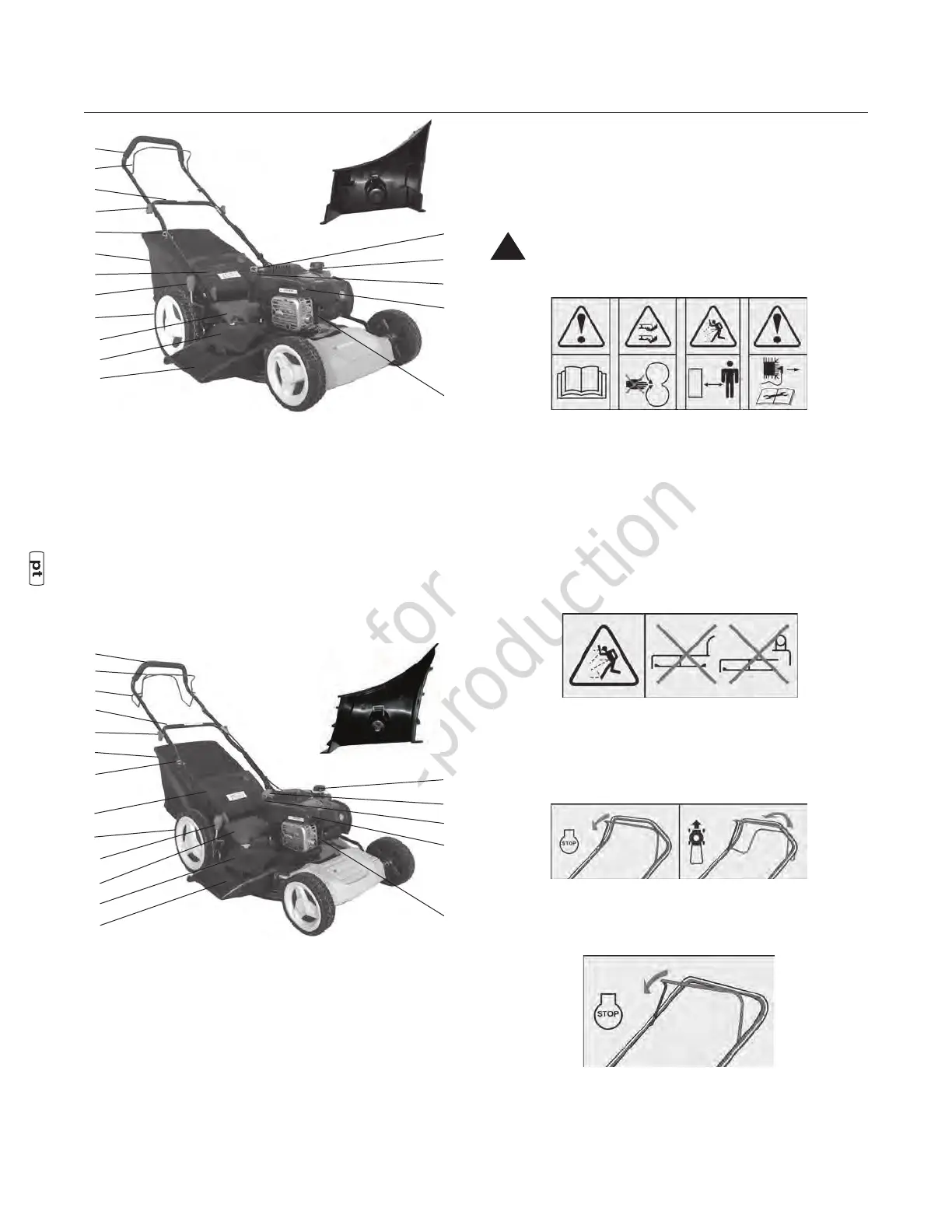

1. Punho superior 2. Pino de controle de parada do motor
3. Punho inferior 4. Botão do punho
5. Guia do cabo 6. Saco de grama
7. Porta traseira 8. Pino de ajuste da altura do corte
9. Roda 10. Plataforma 11. Cobertura de descarga lateral
13. Compartimento da vela de ignição
14. Motor 15. Tampão do óleo
16. Tampa de combustível 17. Alça do cabo de partida
Incluindo A: Tampão de adubação
Figura 6. Modelo: MP675RMD21H
A
1
2
4
6
5
7
9
15
14
11
18
17
1. Punho superior 2. Pino de acionamento autopropulsado
3. Pino de controle de parada do motor 4. Punho inferior
5. Botão do punho 6. Saco de grama 7. Guia do cabo
8. Porta traseira 9. Roda
10. Pino de ajuste da altura do corte 11. Plataforma
14. Compartimento da vela de ignição 15. Motor
16. Tampão do óleo 17. Alça do cabo de partida
18. Tampa de combustível
Incluindo A: Tampão de adubação
Figura 7. Modelo: MX675RMD22H
8
12
13
16
3
10
A
4. Símbolos e avisos
São usados símbolos neste manual para chamar a atenção para
possíveis riscos. Os símbolos de segurança e as explicações
que os acompanham devem ser perfeitamente compreendidos.
Os próprios avisos não evitam os riscos e não podem ser um
substituto dos métodos adequados para evitar acidentes.
O símbolo de alerta de segurança é usado para
poderão resultar em ferimentos pessoais.
A1 Leia o manual do operador antes de tentar operar o ortador.
A2 Para evitar lesões ou morte, mantenha sempre as mãos e
os pés afastados da plataforma do cortador durante
a operação.
A3 Para evitar lesionar terceiros, não corte grama quando
terceiros, especialmente crianças, estiverem perto.
A4
Desconecte o compartimento da vela de ignição antes de
executar a reparação.
B1 Para evitar lesões de objetos lançados, não opere o
cortador salvo se todos os componentes de adubação,
descarga ou ensacamento estiverem no local adequado.
C1 Libere o pino para parar o motor.
C2 Engate o pino para o acionamento autopropulsado.
D1 Libere o pino para parar o motor.
!
A1 A2 A3 A4
B1
C1 C2
D1
