6 www.murray.com
1
2
3
5
4
6
9
14
13
12
17
16
15
8
7
11
10

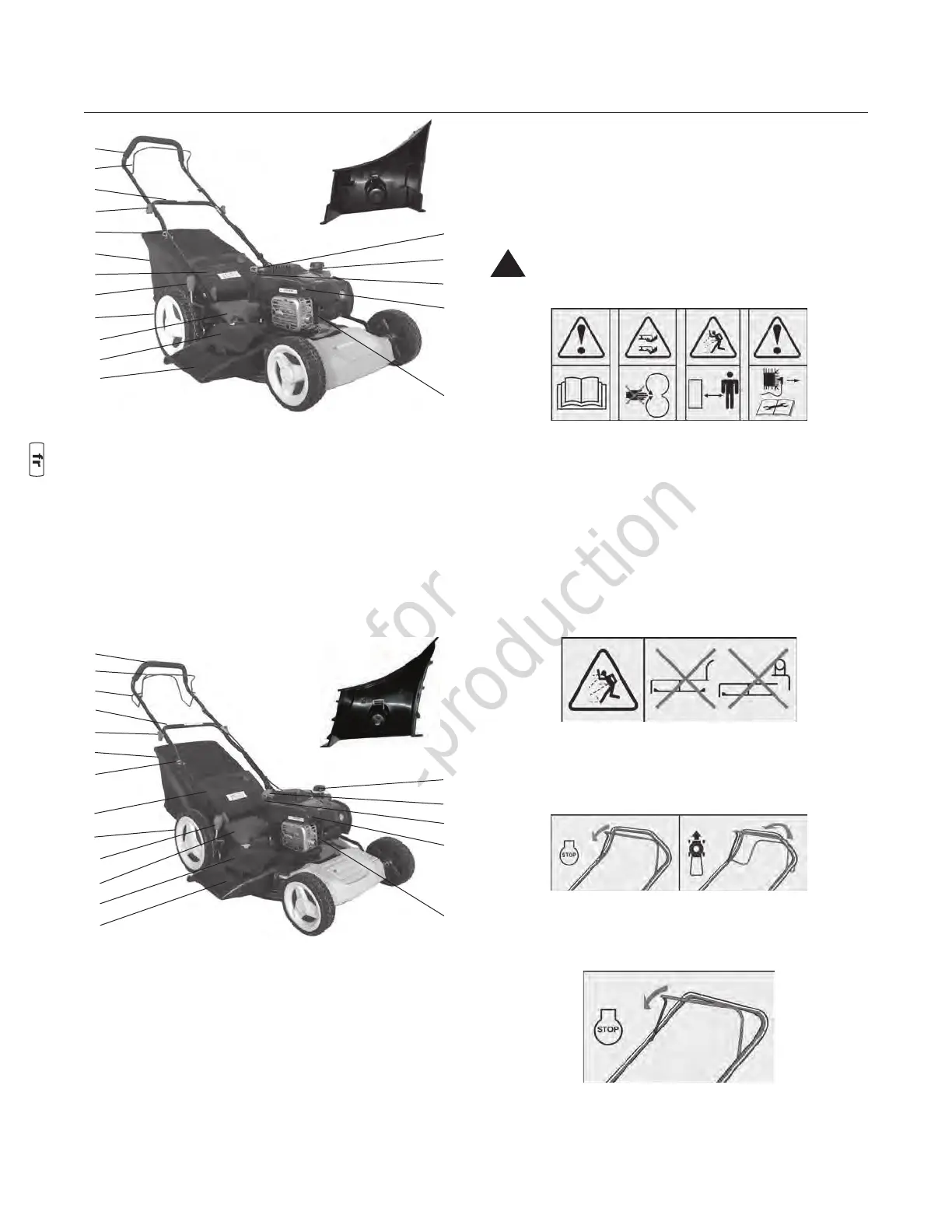

1. Poignée supérieure 2. Levier de commande d'arrêt du
moteur 3. Poignée inférieure 4. Molette de poignée
5. Guide-câble 6. Sac à herbe 7. Porte arrière
8. Levier de réglage de hauteur de coupe 9. Roue
10. Plateforme 11. Couvercle d'éjection latérale
15. Bouchon d'huile 16. Bouchon de carburant
17. Poignée de câble du démarreur
Incluant A
Figure 6. Modèle : MP675RMD21H
A
1
2
4
6
5
7
9
15
14
11
18
17
1. Poignée supérieure 2. Levier d'entraînement automoteur
3. Levier de commande d'arrêt du moteur
4. Poignée inférieure 5. Molette de poignée 6. Sac à herbe
7. Guide-câble 8. Porte arrière 9. Roue
10. Levier de réglage de hauteur de coupe 11. Plateforme
16. Bouchon d'huile 17. Poignée de câble du démarreur
18. Bouchon de carburant
Incluant A
Figure 7. Modèle : MX675RMD22H
8
12
13
16
3
10
A
4. Symboles et avertissements
Les symboles sont utilisés dans ce manuel pour attirer votre
attention sur les risques éventuels. Les symboles de sécurité
et les explications qui les accompagnent doivent alors être
parfaitement compris. L'avertissement lui-même n'évite
pas les risques et ne peut se substituer à des méthodes
appropriées servant à éviter les accidents.
des informations de sécurité sur des dangers qui
pourraient provoquer des blessures à la personne.
A1 Lire le manuel utilisateur avant d'essayer de
faire fonctionner la tondeuse.
A2 Pour éviter toute blessure ou la mort, garder les mains et
les pieds éloignés de la plateforme de la tondeuse à tout
moment du fonctionnement.
A3 Pour éviter les blessures aux autres personnes, ne pas
tondre quand d'autres personnes, particulièrement des
enfants, se trouvent aux alentours.
A4
Débrancher la coiffe de bougie d'allumage avant d'effectuer
une réparation.
B1 Pour éviter toute blessure provenant d'objets projetés, ne
pas faire fonctionner la tondeuse tant que les composants
de déchiquetage, éjection ou ensachage ne se trouvent pas
en place.
C1 Relâcher le levier pour arrêter le moteur.
C2 Enclencher le levier pour l'entraînement automoteur.
D1 Relâcher le levier pour arrêter le moteur.
!
A1 A2 A3 A4
B1
C1 C2
D1
