9
Fig. 8 Fig. 9
Fig. 10

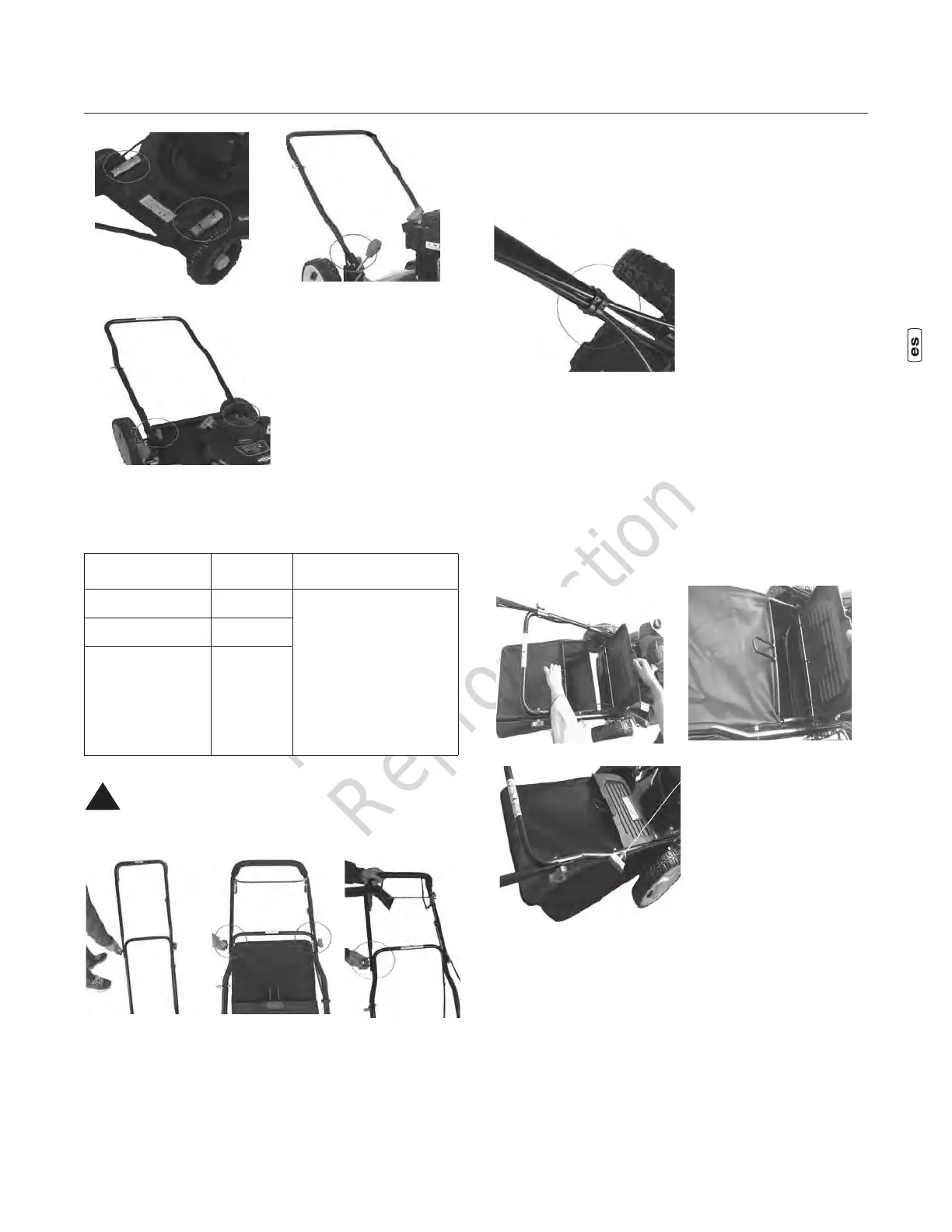

6.1.2 Cómo montar la manija superior
El montaje de la manija superior en la manija inferior se
!
NOTA: Asegúrese de que la guía de la cuerda de
arranque está en la manija correcta, cuando se pare
detrás del cortacésped.
Modelos
Imagen de
referencia
Cómo montar la manija
inferior
MP450D20 Fig. 11
Instale la manija superior
y fíjela a la manija inferior
utilizando las perillas en
cruz y los pernos de cuel
-
lo cuadrado a cada lado.
MP625MD21H Fig. 12
MP550RM21/
MP675RM21H /
MP550RMD21/
MP675RMD21H/
MX675RMD22H
Fig. 13
Fig. 11 Fig. 12 Fig. 13
6.1.3 Cómo sujetar los cables a las manijas
Sujete los cables a las manijas con los clips para cables
proporcionados (consulte la Fig. 14):
• Modelos mediante empuje: Solo un cable;
• Modelos autopropulsados: Dos cables.
6.2 Colocación de la bolsa para césped
• Aplicable a los modelos con bolsa para césped solamente
1. Levantar la puerta posterior con una mano y coloque los
ganchos de la bolsa para césped en los dos manguitos de
plástico que se instalan en el eje de dicha puerta (consulte
las Fig. 15 y 16).
posición (consulte la Fig. 17).
6.3 Instalación del tapón de abono
• Solo aplicable para los modelos con funciones de
recolección trasera y de trituración (consulte la Sección 2.
1.
Levante la puerta posterior y retire la bolsa para césped, si
está presente.
2. Empuje el tapón de abono de plástico dentro del conducto
Fig. 18 y 19).
3. Suelte la puerta posterior para cubrir el tapón de abono
(consulte la Fig. 20).
Fig. 14
Fig. 15 Fig. 16
Fig. 17
