9
Fig. 8 Fig. 9
Fig. 10

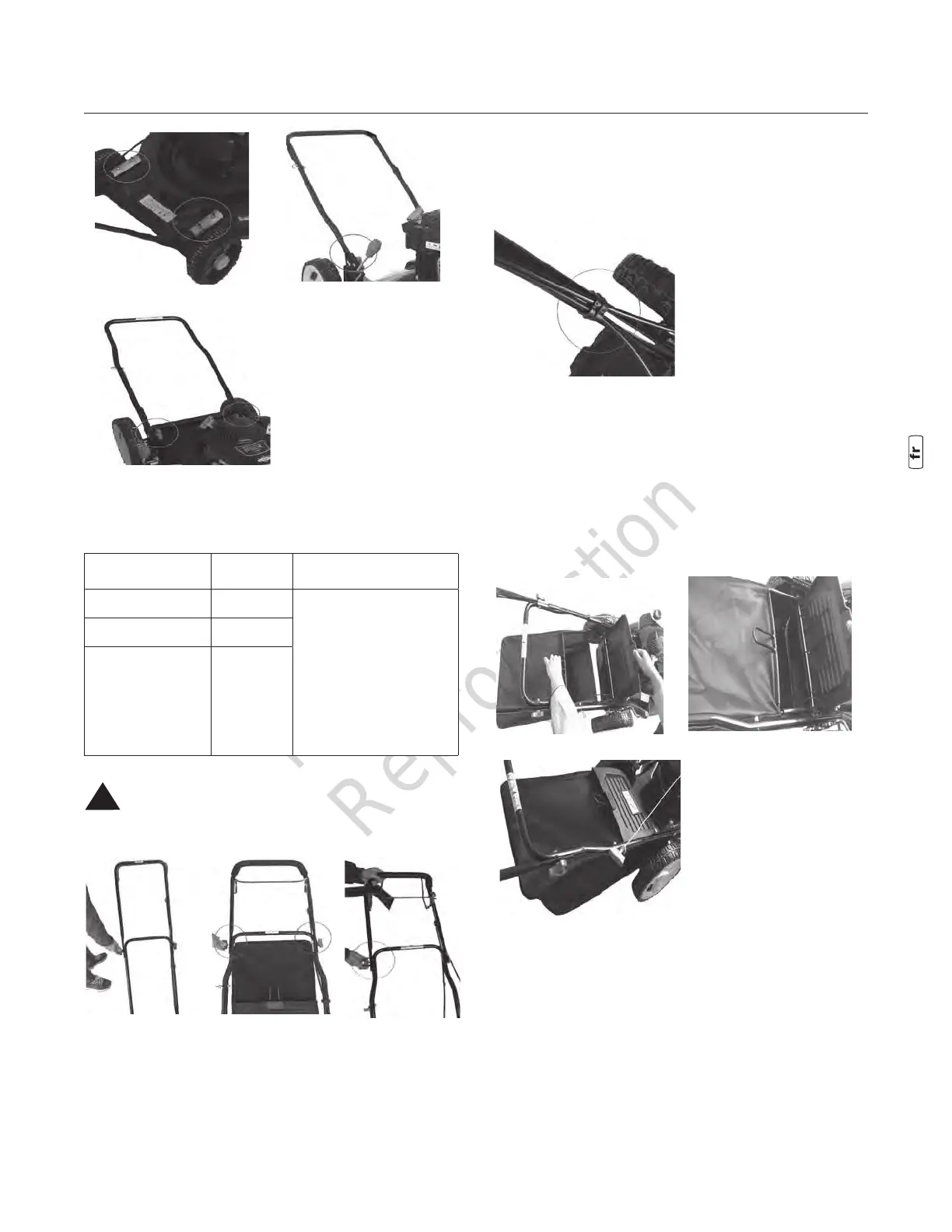

6.1.2 Comment assembler la poignée supérieure.
L'assemblage de la poignée supérieure est décrit au tableau
!
REMARQUE! S'assurer que le guide-câble du
démarreur se trouve sur la poignée droite, quand vous
vous tenez derrière la tondeuse à gazon.
Modèles
Image de
référence
Comment assembler la
poignée inférieure
MP450D20 Fig.11
Installer la poignée
supérieure et la fixer à
la poignée inférieure en
utilisant les boulons mole
-
tés et les boulons à collet
carré de ch
aque côté.
MP625MD21H Fig.12
MP550RM21/
MP675RM21H /
MP550RMD21/
MP675RMD21H/
MX675RMD22H
Fig.13
Fig.11 Fig.12 Fig.13
Fixer les câbles sur les poignées avec les pinces de câbles
fournies (voir Fig. 14) :
• Modèles poussés : Un câble uniquement ;
• Modèles automoteurs : Deux câbles.
6.2 Fixation du sac à herbe
• Applicable uniquement aux modèles avec sac à herbe
1. Lever la porte arrière d'une main et placer les crochets du
sac à herbe sur les deux manchons en plastique qui sont
installés sur l'axe de la porte arrière (voir Fig.15 et Fig.16).
position (voir Fig.17).
• Uniquement applicable aux modèles avec fonctions de
déchiquetage et collecte arrière (se référer à la Section 2.
1.
Lever la porte arrière et enlever le sac à herbe, si présent.
d'éjection jusqu'à ce qu'elle soit verrouillée en position (voir
Fig.18 et Fig.19).
déchiquetage (voir Fig.20).
Fig. 14
Fig. 15 Fig.16
Fig. 17
