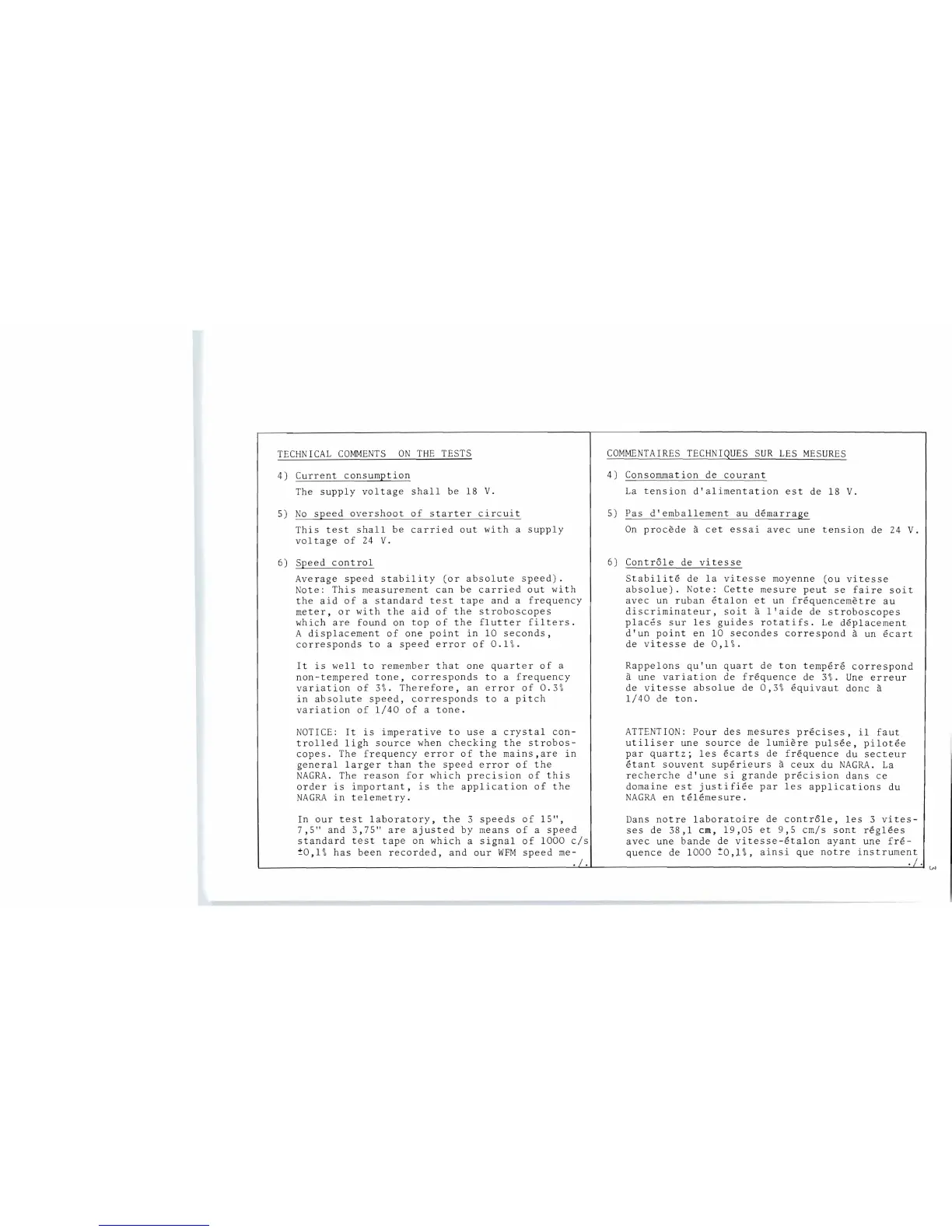

TECHNICAL
COMMENTS
ON
THE
TESTS
4)
Current
consumption
The
supply
voltage
shall
be
18
v.
5) No
speed
overshoot
of
starter
circuit
This
test
shall
be
carried
out
with
a
supply
voltage
of
24
v.
6)
Speed
control
Average
speed
stability
(or
absolute
speed
) .
N
ote:
This
measurement
can
be
carri
e d
out
with
the
aid
of
a
standard
test
tape
and
a
frequency
meter,
or
with
the
aid
of
the
stroboscopes
which
are
found
on
top
of
the
flutter
f
ilt
e
rs.
A
displacement
of
one
point
in
10
seconds,
corresponds
to
a
speed
error
of
0.1
%.
It
is
well
to
remember
that
one
quarter
of
a
non-tempered
tone,
corresponds
to
a
frequency
variation
of
3%.
Therefore,
an
error
of
0.3
%
in
absolute
speed,
corresponds
to
a
pitch
variation
of
1/40
of
a
tone.
NOTICE:
It
is
imperative
to
use
a
crystal
con-
trolled
ligh
source
when
checking
the
strobos-
copes.
The
frequency
error
of
the
mains,are
in
general
larger
than
the
speed
error
of
the
NAGRA.
The
reason
for
which
precision
of
this
order
is
important,
is
the
application
of
the
NAGRA
in
telemetry.
In
our
test
laboratory,
the
3
speeds
of
15",
7
,5"
and
3,75"
are
ajusted
by
means of a
speed
standard
test
tape
on
which
a
signal
of
1000
cis
!O,l
%
has
been
recorded,
and
our
WFM
speed
me-
.
/.
COMMENTAIRES
TECH
N
IQUES
SUR
LES
MESURES
4)
Consommation
de
courant
La
tension
d'alimentation
est
de 18
V.
5)
Pas
d'emballement
au
demarrage
On
procede
a
cet
essai
avec
une
tension
de
24
V.
6)
Controle
de
vitesse
Stabilite
de
la
vitesse
moyenne
(ou
vitesse
absolue
) . N
ote:
Cette
mesure
peut
se
faire
soit
avec
un
ruban
etalon
et
un f
requencemetre
au
discriminateur,
soit
a
l'aide
de
stroboscopes
places
sur
les
guides
rotatifs.
Le
deplacement
d'un
point
en
10
secondes
correspond
a un
ecart
de
vitesse
de
0,1
%.
Rappelons
qu'un
quart
de
ton
tempere
correspond
a
une
variation
de
frequence
de
3%.
Une
erreur
de
vitesse
absolue
de
0,3
%
equivaut
donc
a
1/40
de
ton.
ATT
EN
TION:
Pour
des
mesures
precises,
il
faut
utiliser
une
source
de
lumiere
pulsee,
pilotee
par
quartz;
les
ecarts
de f
requence
du
secteur
etant
souvent
superieurs
a
ceux
du
NAGRA.
La
recherche
d'une
si
grande
precision
dans
ce
domaine
est
justifiee
par
les
applications
du
NAGRA
en
telemesure.
Dans
notre
laboratoire
de
contr6le,
les
3
vites-
ses
de 38
,1
cm,
19,05
et
9,5
cm/s
sont
reglees
avec
une
bande
de
vitesse-etalon
ayant
une
f
re-
quence
de
1000
:0,1
%,
ainsi
que
notre
instrument
• / ••
VJ
