2. STEROWNIKI T – 2003 i NAE – 2003.
2.1 Instrukcja użytkowania sterownika.

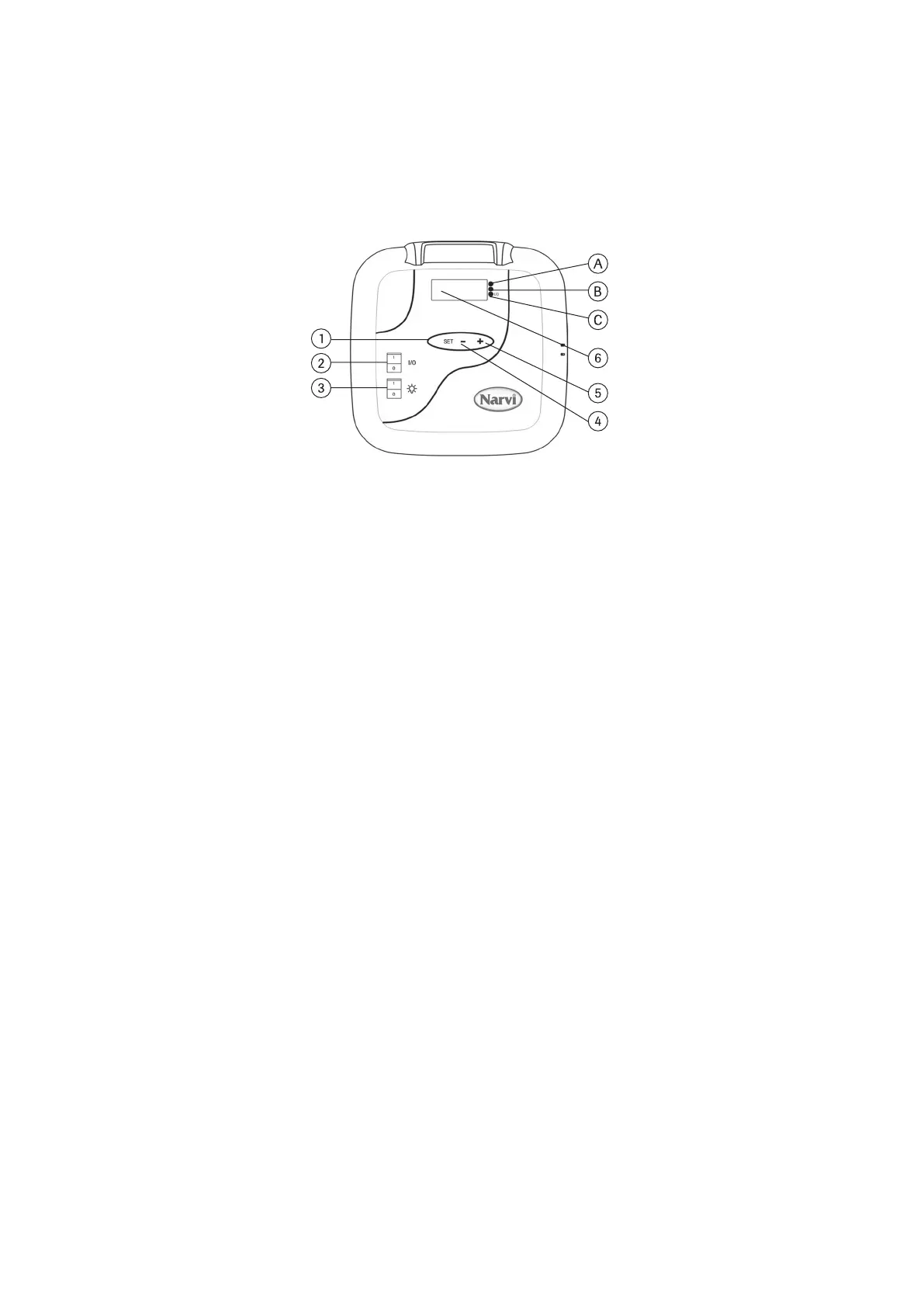

1. Funkcje, przycisk skanowania funkcji, począwszy od stanu podstawowego:
1 naciśnięcie – Ustawianie żądanego czasu rozpoczęcia nagrzewania
2 naciśnięcia – Ustawianie czasu pracy pieca
3 naciśnięcia – Ustawianie żądanej temperatury
4 naciśnięcia – Pomiar temperatury
2. Gdy wyświetlacz nic nie wyświetla, naciśnięcie przycisku I/0 włącza sterownik.
Gdy przycisk I/0 znajduje się w położeniu I, wyświetlacz wyświetli wartość
ustawionego wcześniej żądanego czasu rozpoczęcia grzania pieca, który to czas
będzie wyświetlany przez 5 sekund, następnie wyświetlona zostanie wartość
pomierzonej w saunie temperatury i włączy się piec.
3. Wyłącznik lampy w parni.
4. Ustawianie czasu i temperatury.
5. Ustawianie czasu i temperatury.
6. Wyświetlacz
2.2 Znaczenie sygnalizacji świetlnej
A. Światło czerwone = świeci się do momentu, aż zadana temperatura zostanie
osiągnięta po raz pierwszy.
B. Światło żółte = świeci, gdy na wyświetlaczu wyświetlany jest czas pracy pieca
(czas wyświetlany jest w dół, do zera)
Światło żółte = świeci, gdy na wyświetlaczu wyświetlany jest czas pozostały do
zakończenia pracy pieca.
C. Światło zielone = miga, gdy utrzymywana jest zadana temperatura.
Światło zielone – świeci, gdy w parni włączona jest lampa.
2.3 Komunikaty o błędach.
• ERR 1 = Przerwa w połączeniu do czujnika
• ERR 2 = Zwarcie
• ERR 3 = Przerwa w obwodzie zabezpieczenia przed przegrzaniem
UWAGA! W przypadku pojawienia się komunikatu o błędach piec należy wyłączyć.
