3 Laserový přijímač

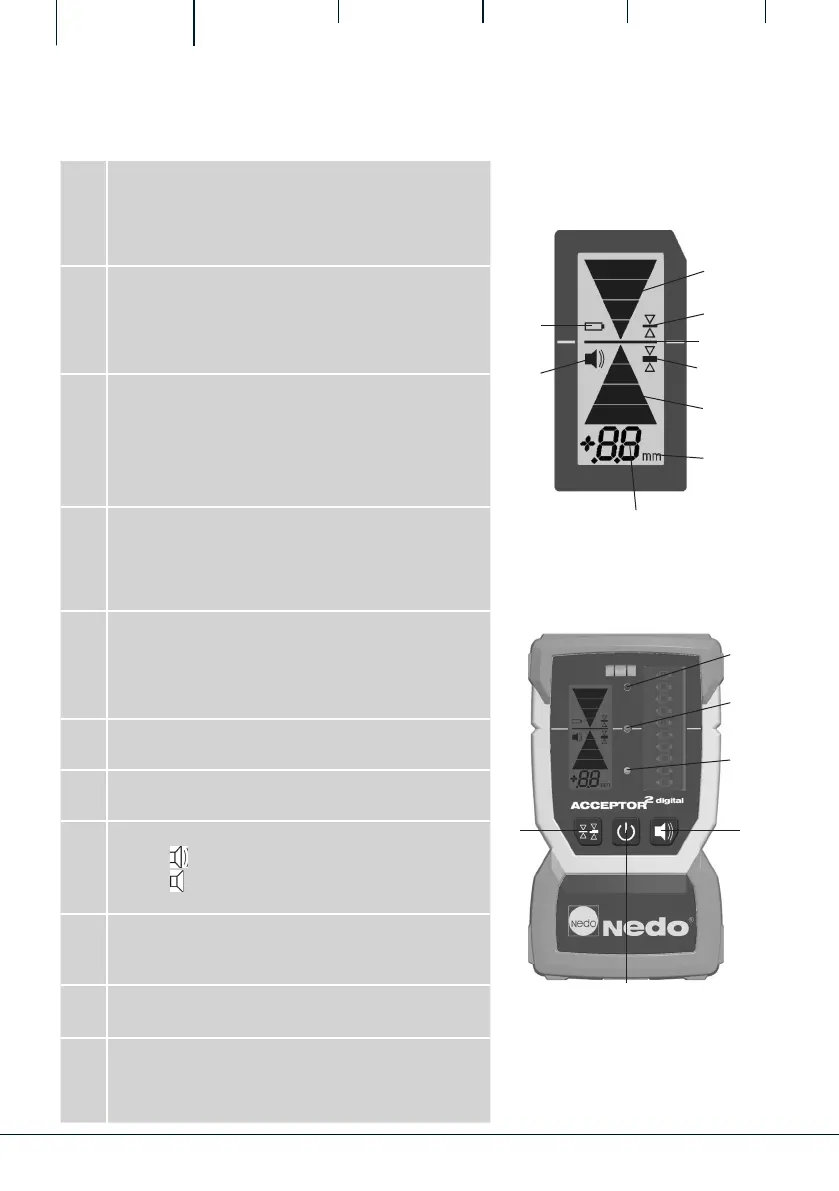

3.1 Displej a ovládací prvky laserového přijímače
7
8
9
(5)
(4)
(2)
1
LCD displej „Baterie“
Rozsvítí se kontrolka: zbývající doba provozu
(baterie cca 5 h / akumulátor cca 1 h). Kontrolka
bliká: přístroj se brzy vypne, vyměňte akumulátor /
baterii!
2
LCD displej „Níže“
Rozsvítí se, když je laserový paprsek v okénku
snímače, ale pod nulovou linií. Navíc se rozsvítí
červená kontrolka LED vedle plošky pro příjem a k
tomu se rozezní pomalý sled tónů.
3
LCD displej
„Rozlišení plochy detektoru“
zobrazuje aktuální nastavené rozlišení:
jemné = ± 1 mm / střední = ± 4 mm /
hrubý = ± 6 mm - bez zobrazení mm (oba Symboly
zobrazení blikají)
4
LCD displej „Cíl“
Rozsvítí se, když je laserový paprsek ve výšce
nulové linie. Navíc se rozsvítí zelená kontrolka LED
vedle plošky pro příjem a k tomu se rozezní trvalý
tón.
5
LCD displej „Výše“
Rozsvítí se, když je laserový paprsek v okénku
snímače, ale nad nulovou linií. Navíc se rozsvítí
žlutá kontrolka LED vedle plošky pro příjem a k
tomu se rozezní rychlý sled tónů.
6
LCD displej „mm“
Zobrazuje jednotku.
7
LCD displej „vzdálenost“
Zobrazuje vzdálenost k nulové čáře.
8
LCD displej „Zvukový signál“
indikace = hlasitý zvukový signál /
indikace = tichý zvukový signál /
bez indikace = vypnutý zvukový signál
9
Tlačítko „Zvuková signalizace“
Přepíná zvukový signál mezi
hlasitě / potichu / vypnuto.
10
Tlačítko „ZAP/VYP“
Zapne příp. vypne přijímač.
11
Tlačítko „Rozlišení plochy detektoru“
Přepíná rozlišení mezi
jemné = ± 1 mm / střední = ± 4 mm /
hrubý = ± 6 mm - bez zobrazení mm!
2
4
3
6
5
1
(3)
6
7
