3 Lasermottagare

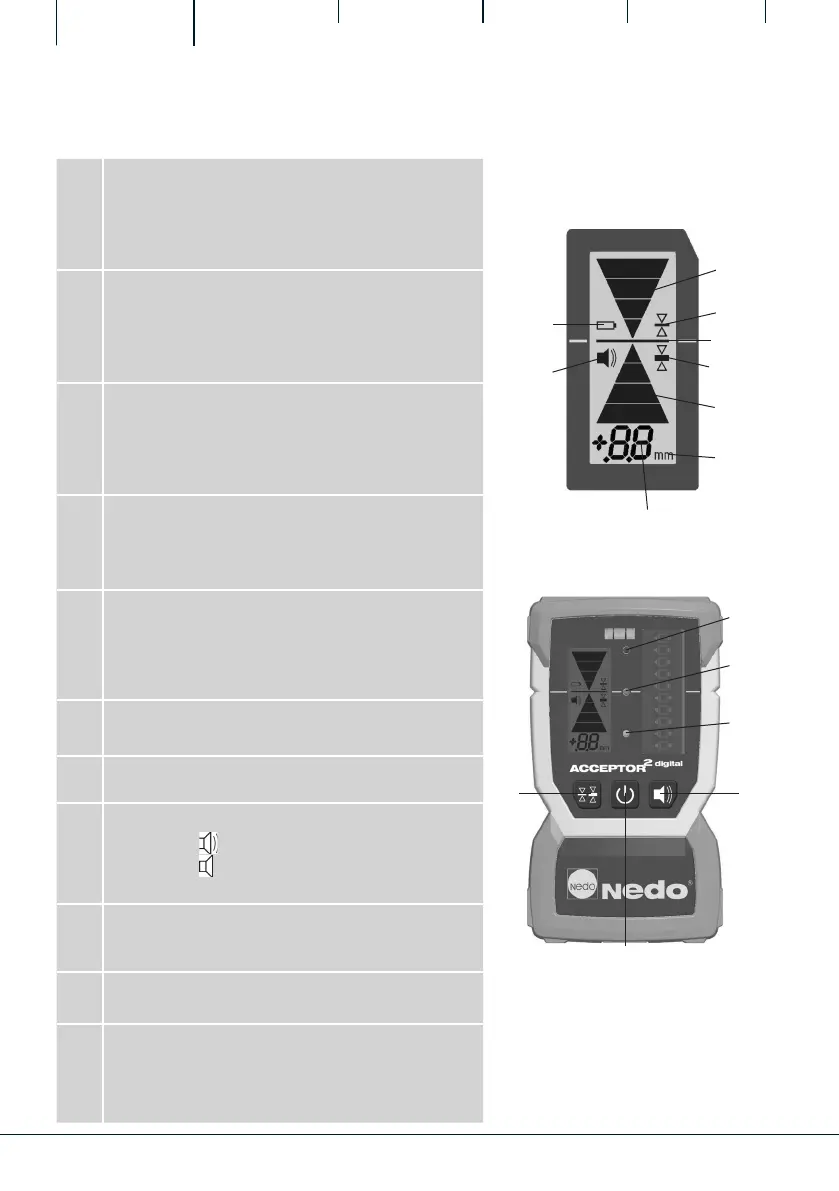

3.1 Display- och manöverelement på lasermottagaren
9
10
11
(5)
(4)
(2)
1
LCD-display ”Batteri”
Displayen tänds: begränsad återstående användnings-
tid (batteri ca 5 h, uppladdningsbart batteri ca 1 h).
Symbolen blinkar: enheten kommer strax att stängas av,
byt batteri!
2
LCD-display ”Lägre”
Tänds när laserlinjen befinner sig innanför sensor-
fönstret, men under nollinjen. Dessutom tänds den röda
lysdioden bredvid mottagningsfältet och det hörs också
en långsam ljudsekvens.
3
LCD-display ”Upplösning detektorfält”
Visar den aktuellt inställda upplösningen:
fin = ± 1 mm / medium = ± 4 mm /
grov = ± 6 mm - utan mm-display (båda
Display-symbolerna blinkar)
4
LCD-display ”Mål”
Tänds när laserlinjen befinner sig på höjd med nollinjen.
Dessutom tänds den gröna lysdioden bredvid mottag-
ningsfältet och det hörs också en kontinuerlig ljudsignal.
5
LCD-display ”Högre”
Tänds när laserlinjen befinner sig innanför sensor-
fönstret, men ovanför nollinjen. Dessutom tänds den
gula lysdioden bredvid mottagningsfältet och det hörs
också en snabb ljudsekvens.
6
LCD-display ”mm”
Visar enheten.
7
LCD-display ”Avstånd”
Visar avståndet till nollinjen.
8
LCD-display ”Ljudsignal”
Symbol = stark ljudsignal /
Symbol = svag ljudsignal /
Ingen symbol = ljudsignal från
9
Knapp ”Signalton”
Växlar signalton mellan stark/svag/ingen.
10
Knapp TILL/FRÅN
Startar och stänger av mottagaren.
11
Knapp ”Upplösning detektorfält”
Växlar upplösning mellan
fin = ± 1 mm / medium = ± 4 mm /
grov = ± 6 mm - utan mm-display!
