6 DE Bedienungsanleitung
3 Laserempfänger
9
10
11
(5)
(4)
(2)
1
LCD-Anzeige „Batterie“
Anzeige leuchtet auf: begrenzte Restlaufzeit
(Batterie ca. 5h / Akku ca. 1h).
Anzeige blinkt: Abschaltung steht kurz bevor, Akkus/
Batterien ersetzen!
2
LCD-Anzeige „Tiefer“
Leuchtet auf, wenn sich die Laserlinie innerhalb des
Sensorfensters, aber unterhalb der Nulllinie befindet.
Zusätzlich leuchtet die rote LED neben dem Empfangsfeld
und es ertönt zudem eine langsame Tonfolge.
3
LCD-Anzeige „Auflösung Detektorfeld“
Zeigt die aktuell eingestellte Auflösung an:
fein = ±1mm / mittel = ±4mm /
grob = ±6mm - ohne mm-Anzeige! (beide
Anzeigesymbole blinken)
4
LCD-Anzeige „Ziel“
Leuchtet auf, wenn sich die Laserlinie auf Höhe der Nulllinie
befindet. Zusätzlich leuchtet die grüne LED neben dem
Empfangsfeld und es ertönt zudem ein Dauerton.
5
LCD-Anzeige „Höher“
Leuchtet auf, wenn sich die Laserlinie innerhalb des
Sensorfensters, aber oberhalb der Nulllinie befindet.
Zusätzlich leuchtet die gelbe LED neben dem Empfangsfeld
und es ertönt zudem eine schnelle Tonfolge.
6
LCD-Anzeige „mm“
Zeigt die Einheit an.
7
LCD-Anzeige „Abstand“
Zeigt den Abstand zur Nullinie an.
8
LCD-Anzeige „Signalton“
Anzeige = Signalton laut /
Anzeige = Signalton leise /
Keine Anzeige = Signalton aus
9
Taste „Signalton“
Schaltet den Signalton zwischen
laut/leise/aus um.
10
Taste „EIN/AUS“
Schaltet den Empfänger ein bzw. aus.
11
Taste „Auflösung Detektorfeld“
Schaltet die Auflösung zwischen
fein = ±1mm / mittel = ±4mm /
grob = ±6mm - ohne mm-Anzeige!
VORSICHT!

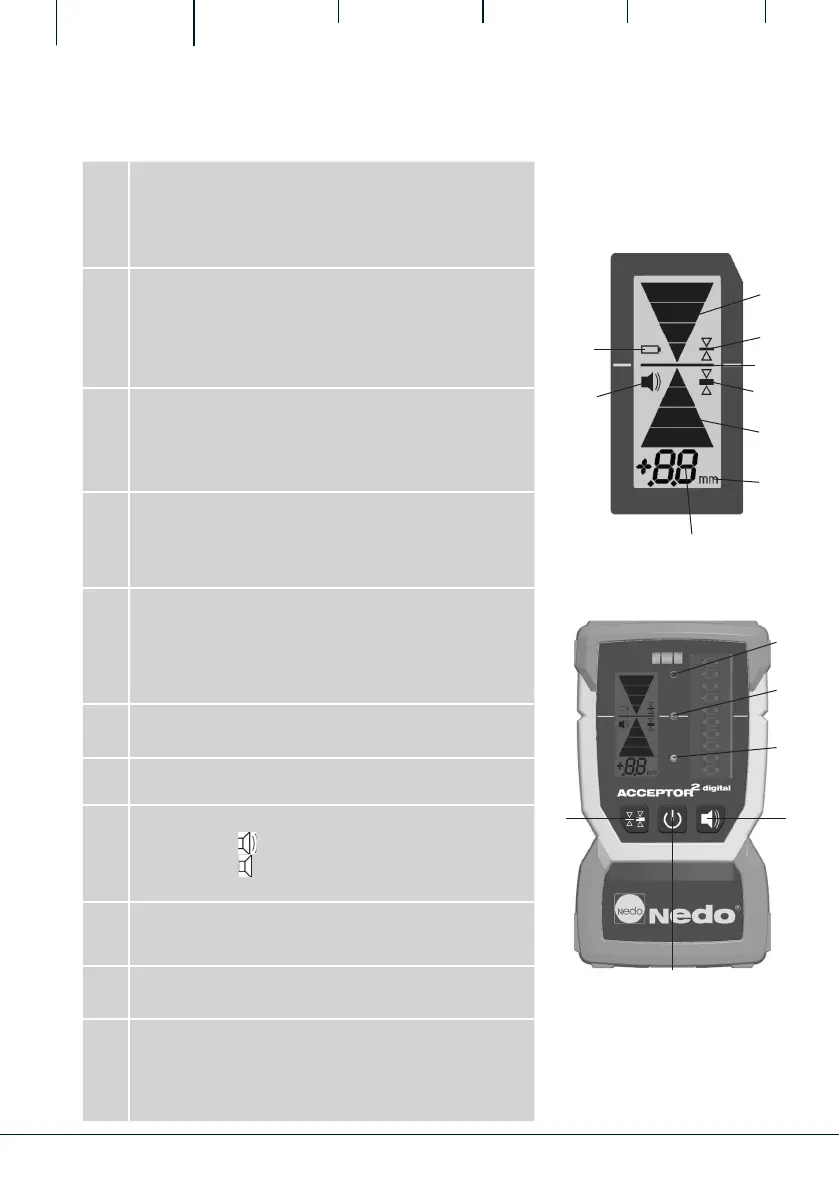

3.1 Anzeige- und Bedienelemente des Laserempfängers
1
2
4
3
8
5
(3)
6
7
