Antes del montaje
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
campana extractora:
K Tubo de evacuación corto y liso
K Menor número de codos posible
K Usar en lo posible tubos de gran diáme-
tro, así como codos de gran tamaño
El uso de tubos de evacuación largos
y de superficie basta, así como de
gran cantidad de codos o codos de
diámetro pequeño, impide que la
campana alcance sus prestaciones
óptimas, además de provocar un
aumento del nivel sonoro durante su
funcionamiento.
K Tubos redondos:
Se aconseja emplear tubos con un diá-
metro interior de 150 mm, siendo el diá-
metro mínimo admisible de 120 mm.
K Los canales planos deberán poseer
una sección interior equivalente a la
de los tubos redondos.
Los canales planos no deberán
poseer puntos de desvío agudos.
Diámetro 120 mm, aprox.113 cm2
Diámetro 150 mm, aprox. 177 cm2
K En caso de usar tubos con diferentes
diámetros: Colocar una tira estan-
queizante.
K Al trabajar con sistema de evacua-
ción del aire al exterior: Procurar una
suficiente alimentación de aire.

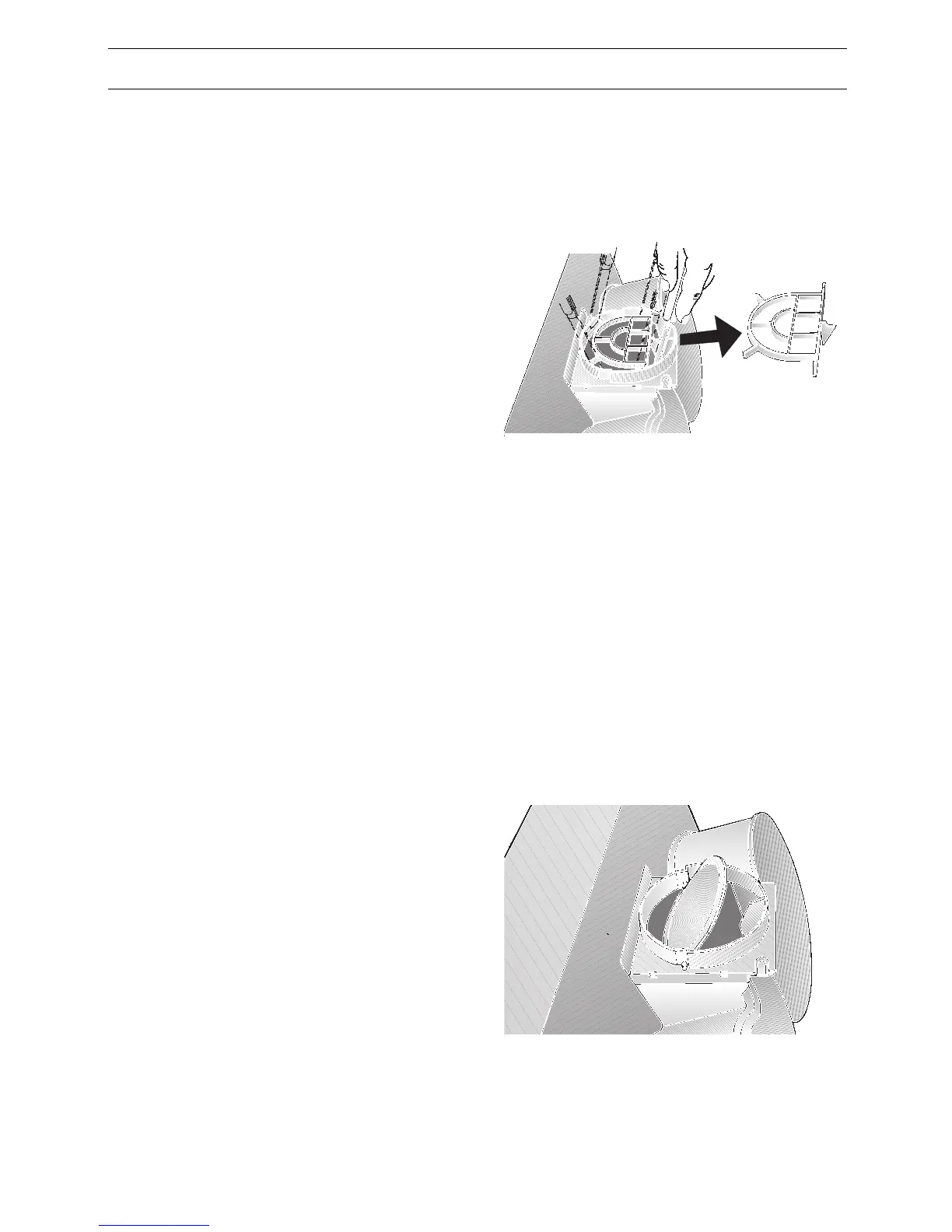

En caso de funcionamiento con eva-
cuación del aire al exterior, recortar pri-
mero la rejilla de ventilación en el
empalme de evacuación del aire de la
campana.
Si la campana extractora trabaja con siste-
ma de evacuación del aire al exterior,
deberá montarse una válvula antirretorno,
en caso de no estar ésta ya incorporada
en el tubo de evacuación del aire o en la
caja mural.
En caso de no incorporar la presente cam-
pana extractora dicha válvula antirretorno,
la podrá adquirir en el comercio especia-
lizado.
Montaje de la válvula antirretorno:
Encajar la válvula antirretorno en los sopor-
tes correspondientes que incorpora el
empalme de evacuación del aire de la
campana.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
